| Номер в госреестре | 60417-15 |
| Наименование СИ | Комплекс автоматизированный измерительно-управляющий "КИ-ЭБ4 - Череповецкая ГРЭС-ОГК-2" |
| Изготовитель | ЗАО "Интеравтоматика", г.Москва |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-управляющий "КИ-ЭБ4 - Череповецкая ГРЭС-ОГК-2" (в дальнейшем комплекс) предназначен для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.
Комплекс входит в состав АСУ ТП энергоблока № 4 ОАО "ОГК-2" филиал Череповецкая ГРЭС" и обеспечивает измерение параметров, их визуализацию и реализацию алгоритмов управления теплотехнического оборудования энергоблока.
Комплекс также обеспечивает прием измерительной информации из локальных систем, работающих в составе оборудования энергоблока, в том числе:
- система автоматического управления (далее-САУ) газотурбинной установки (далее-
ГТУ);
- САУ паротурбинной установки (далее -ПТУ);
- САУ вспомогательных систем на базе ПТК "Текон";
- САУ запального газа;
- САУ ВКУ.
Комплекс представляет собой совокупность технических и программных средств, в том числе:
- оборудования нижнего уровня, состоящего из:
• программно-технических средств на базе модулей аналогового ввода Simatic S7-300 типа SM331 и SM332 в составе устройств распределенного ввода-вывода Simатiс ЕТ-200М (Госреестр № 15772-11, № 22734-11), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, уровня, механических и электрических измерений, газового и жидкостного анализа и сигналов с датчиков температуры в выходной код и передачу их в процессоры комплекса по стандартам промышленных протоколов обмена семейства "Industrial Ethernet" и Profibus-DP;
• линий связи соединяющих измерительные модули с датчиками;
• дублированного процессора измерительного комплекса серии Simatic S7-400^ тип 417 (Госреестр № 15773-11), обеспечивающего выполнение алгоритмов измерений, расчетов, управления и технологических защит при ведении технологического процесса энергоблока на основе принятой измерительной информации от процессора измерительных модулей комплекса;
- оборудования верхнего уровня, в качестве которого используется программно - техниче
ский комплекс "SPPA-T3000" фирмы Siemens, состоящего из:
• дублированного сервера системы автоматизации, предназначенного для хранения полученной измерительной и расчетной информации и обеспечения "клиент-серверной" технологии работы комплекса;
• рабочих и инженерных станций комплекса, реализованных на базе персональных компьютеров, которые получают измерительную информацию от серверов системы и локальных САУ и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;
• стандартного программного обеспечения - операционной системы Windows XP и специализированного инженерного программного обеспечения SPPA-T3000, предназначенного для конфигурации серверов, инженерных и рабочих станций, обеспечения диагностики работы системы управления оборудованием энергоблока и передачи измерительной информации на терминалы операторов и инженерную станцию системы.
Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.
Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах операторских терминалов, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:
- давлений воздуха, пара, воды, конденсата, масла, кПа, МПа;
- температуры пара, воды, конденсата, масла, металла, дымовых газов °С;
- уровня воды и конденсата, мм, м;
- расхода пара, воды, конденсата, м3/ч, т/ч;
- вибраций, линейных перемещений, частота вращения, мм/с, мм, об/мин;
- электрического напряжения и мощности генератора, А, МВт, кВт;
- концентраций О2,СО, SO2, NOx, CH4 в отходящих газах котла энергоблока, %; ppm.
Комплекс работает под управлением лицензионного программного обеспечения "SPPA-T3000", версия "04.37.06".
Конфигурация программного проекта ИА.941.РП-АТХ "UNIT_4" на базе ПТК "SPPA-T3000" выполнена под задачи "Комплекса автоматизированного измерительно-управляющего "КИ-ЭБ4-Череповецкая ГРЭС-ОГК-2".
Программное обеспечение "SРРА-T3000" имеет уровень защиты "С", обеспечивающий применение однократно инсталлируемой версии проекта ИА.941.РП-АТХ на базе лицензионного ПО "SPPA-T3000", установленного на серверы, инженерные и рабочие станции измерительного комплекса.
Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО.
Метрологически значимые параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программный проект "UNIT 4" на базе инженерного пакета "SPPA-T3000" |
| Номер версии (идентификационный номер) ПО | версия "04.37.06 |
| Цифровой идентификатор ПО | Контрольная сумма байтов по алгоритму проверки MD5 98CAEC02F67E585B0636C33289E457AD |
| Другие идентификационные данные | отсутствуют |
ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

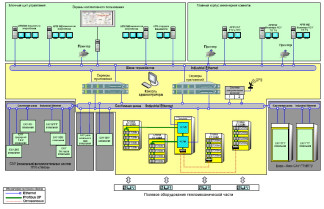

Структурная схема комплекса автоматизированного измерительно - управляющего «КИ-ЭБ4 -Череповецкая ГРЭС-ОГК-2» в составе АСУ ТП энергоблока ПГУ-420 Череповецкой ГРЭС филиал ОАО «ОГК-2»
| — | Инженера АСУ | — | Инженера АСУ |
| ТП ТЧ | 1=1 | ТП ТЧ | |
| О О | □□ |
Принтер
| Наименование характеристики | Значение характеристики |
| Количество измерительных модулей УСО типа SM331 в составе комплекса, шт. | 100 |
| Количество измерительных преобразователей подключаемых на вход одного модуля типа SM, шт. | до 8 |
| Количество измерительных преобразователей со стандартным токовым выходом на входе ПТК, шт. | 428 |
| Диапазон измерений унифицированных аналоговых сигналов измерительных преобразователей, мА | 4.20 |
| Количество измерительных преобразователей температуры, на входе ПТК, шт. | 284 |
| Диапазоны измерений аналоговых сигналов по измерительным каналам температуры, в зависимости от типа преобразователя, °С: • термометры сопротивления • термопары | -50.400 0.800 |
| Пределы допускаемой приведенной погрешности по каналам измерений давления, уровня, механических и электрических величин, газового и жидкостного анализа, без учета погрешности первичных измерительных преобразователей, %: Пределы допускаемой приведенной погрешности по каналам измерений расхода энергоносителей, без учета погрешности первичных измерительных преобразователей, %: - при использовании расходомеров прямого измерения - при использовании расходомеров с стандартными СУ: Пределы допускаемой абсолютной погрешности по каналам измерений температуры, без учета погрешности первичных измерительных преобразователей, °С: - при измерении сигналов термометров сопротивления ТСП с НСХ Pt100, Wi00=1,3 8 5 - при измерении сигналов термопар, в зависимости от типа: термопар с НСХ ХА (К) | ± 0,4 ±0,1 ±1.8 ± 0,5 ± 1,0 |
| Электропитание: напряжение постоянного тока, В | 24 |
| Режим работы | непрерывный, в условиях помещения |
| Температура окружающей среды, °С: измерительные преобразователи электронная аппаратура и вычислительная техника | 0 50 4 5. 20 - |
| Относительная влажность, при температуре 25 °С, % | 3 о 8 о |
| Атмосферное давление, кПа | 8 0 0 8 |
| Средний срок службы, лет | 15 |
| Наименование | Обозначение, тип | Количество, шт. |
| Комплекс автоматизированный измерительно-управляющий в составе: | "КИ-ЭБ4-Череповецкая ГРЭС- ОГК-2" | 1 |
| 1. Комплекс программнотехнических средств "SIMATIC PCS 7" | "SIMATIC PCS 7 " на базе программируемых контроллеров и модулей ввода вывода серии Simatic S7-417H и устройств распределенного ввода - вывода ЕТ 200М | 1 компл. |
| 2. Сервер дублированный (основной и резервный) Архивный сервер | APP. SERVER, DRSERVER MX, CONSISTING OF 2 SERVERS: RX200S6, RACK 19' 1U POWER SUPPLY 770W UNIVERSAL-RMK, 2X XEON 4 CORE 4 CORE PROZES-SOR E5620 2.40GHZ, 24GB (6X4GB) DDR3-1333 ECC PC3-10600; GRAFIK CONTROLLER, SPPA-T3000 SYSTEM SOFTWARE, DOCUMENTATION GARANTIE 5J VO SVC,2BD AZ,5X9 | 2 1 |
| 3.Рабочие станции комплекса | WORKSTATION FOR SPPA-T3000 HP Z400 TOWER THIN CLIENT WITH 4 DISPLAY-PORTS INCL. SWAP-OUT SERVER SPPA-T3000 Rel. 7 | 5 |
| 4. Инженерная станция | WORKSTATION FOR SPPA-T3000 HP Z400 TOWER THIN CLIENT WITH 2 DISPLAY-PORTS INCL. SWAP-OUT SERVER SPPA-T3000 Rel. 7 SW-INSTALLED AND CONFIGURED | |
| 4. Комплект стандартного программного обеспечения: для серверов, операторских терминалов и инженерных станций комплекса | Windows Server 2003 Enterprise Edition Windows XP SP3 | 1 компл. 5 компл. |
| 5.Комплект специализированного ПО "Комплекс автоматизированный измерительнно-управляющий "КИ-ЭБ4-Череповецкая ГРЭС- ОГК-2" | Программный проект "Unit 4 PrJ" на базе ПО "SPPA-T3000" сконфигурированный под задачи 4 -го энергоблока филиала "Череповецкая ГРЭС" ОАО "ОГК-2" | 1 компл. |
| 6. Комплект эксплуатационной документации, в том числе: Руководство по эксплуатации Методика поверки Формуляр | ИА.941. РП-АТХ-РЭ .01 ИА.941. РП-АТХ-РЭ .02 ИА.941.РП-АТХ-МП ИА.941.РП-АТХ-ФО | 1 компл. |
наносится типографским способом на титульные листы эксплуатационной документации.
осуществляется в соответствии с методикой ИА.941.РП-АТХ-МП "ГСИ. Комплекс автоматизированный измерительно-управляющий "КИ-ЭБ4-Череповецкая ГРЭС- ОГК-2". Методика поверки", утвержденной ФГУП "ВНИИМС" в феврале 2015 г.
Основное поверочное оборудование:
- калибратор электрических сигналов CSC200R. Диапазон генерирования сопротивления 5.. ..400 Ом, погрешность ± (0,025 % показаний + 0,5 Ом);
- калибратор тока "мАса1-К", диапазон генерирования тока 0....24 мА, пределы основной погрешности ± 0,05 % ВПИ.
изложены в документе "Руководство по эксплуатации" ч.1 на "Комплекс автоматизированный измерительно-управляющий "КИ-ЭБ4-Череповецкая ГРЭС-ОГК-2" ИА.941.АТХ-РЭ.
Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительно-управляющему "КИ-ЭБ4-Череповецкая ГРЭС-ОГК-2”
1. ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
2. Техническое задание. "Автоматизированная система управления технологическими процессами оборудования блока № 4 ОАО "ОГК-2" филиал Череповецкая ГРЭС".
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
