Номер в госреестре | 60422-15 |
Наименование СИ | Манометры дифференциальные показывающие |
Обозначение типа СИ | 1502DG |
Изготовитель | "Orange Research, Inc.", США |
Год регистрации | 2015 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Манометры дифференциальные показывающие 1502DG (далее - манометры) предназначены для измерений разности давлений смазочного масла на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
Принцип действия манометров основан на использовании зависимости между измеренной разностью давлений и упругой деформацией чувствительного элемента (мембраны).
Под воздействием измеряемой разности давлений, которые подаются на обе стороны мембраны через штуцеры измерительных камер манометра, мембрана деформируется, и ее прогиб с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра.

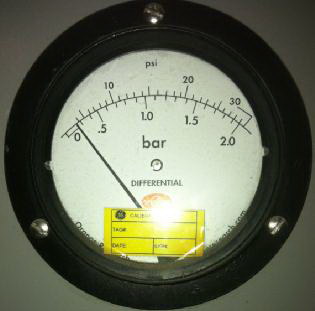

Внешний вид манометра приведен на рисунке 1.
Таблица 1
Наименование характеристики | Значение характеристики |
Диапазоны измерений давления: - psi (МПа) - бар | от 0 до 30 (от 0 до 0,2) от 0 до 2(1) |
Пределы допускаемой основной приведенной погрешности, % | ± 3 |
Вариация, % | 3 |
Максимальное рабочее давление, МПа | 20 |
Максимальная рабочая температура, °С | 93 |
Температура окружающей среды, °С | от 0 до плюс 93 |
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 1 |
Г абаритные размеры (диаметр), мм | 114,3 |
Примечание:
(1) диапазон измерений от 0 до 2 бар равен диапазону от 0 до 0,2 МПа соответственно.
Знак утверждения типа наносится на корпус манометра и на титульный лист паспорта типографским способом.
Манометр дифференциальный показывающий 1502DG Паспорт
6 шт; 6 экз.
осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр образцовый грузопоршневой МП-2,5, ВПИ 250 кПа, ПГ ±0,01 %.
приведены в соответствующем разделе паспорта на манометр дифференциальный показывающий 1502DG.
Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным показывающим 1502DG
1. ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
2. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
3. Техническая документация «Orange Research, Inc.», США.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории «Новоуренгойского газохимического комплекса».
Зарегистрировано поверок | 10 |
Поверителей | 2 |
Актуальность данных | 18.11.2024 |
