| Номер в госреестре | 60425-15 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | МАЯК |
| Изготовитель | ООО ПКП "Актар", г.Чистополь |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа МАЯК (далее - счетчики) предназначены для измерения объема при рабочих условиях природного газа по ГОСТ 5542-87, паров сжиженного газа по ГОСТ 20448-90 и других неагрессивных газов (далее - газ).
Принцип действия счетчиков основан на измерении разности между временем прохождения ультразвуковых импульсов по направлению потока газа и против него. По разности времени прохождения ультразвуковых импульсов счетчики определяют скорость проходящего газа и объем (объемный расход).
Счетчики имеют моноблочное исполнение и состоят из корпуса, измерительного трубопровода и измерительно-вычислительного блока с жидкокристаллическим индикатором. В измерительном трубопроводе расположены электроакустические преобразователи. В корпусе счетчиков установлен автономный (сменный) элемент питания. Измерительно-вычислительный блок счетчиков выполняет следующие функции:
- посылка импульсов от электроакустических преобразователей;
- измерение временных интервалов;
- вычисление прошедшего объема газа;
- индикация накопленного объема и значения текущего расхода газа.

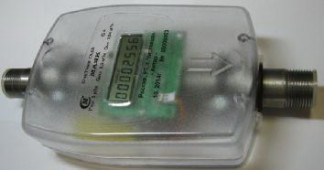

Счетчики могут быть смонтированы в вертикальном и горизонтальном положении. Внешний вид и места пломбировки счетчиков приведены на рисунках 1 и 2
Программное обеспечение (далее - ПО) счетчиков является встроенным ПО микропроцессора счетчиков и представляет собой метрологически значимую часть.
Работой встроенного ПО управляет микропроцессор, расположенный внутри корпуса счетчика на электронной плате. Все стандартные характеристики счетчиков запрограммированы в процессе изготовления и не могут быть изменены.
Корпус счетчиков опломбирован и конструкция исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Уровень защиты ПО счетчиков - высокий по Р 50.2.077-2014.
Метрологические и технические характеристики, в том числе показатели точности, счетчиков представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики счетчиков
| Наименование параметра | Исполнение счетчиков | ||
| G1.6 | G2.5 | G4.0 | |
| Диаметр условного прохода, мм | 20 | 20 | 20 |
| Максимальный расход газа Qmax, м3/ч | 2,5 | 4,0 | 6,0 |
| Номинальный расход газа Qnom, м3/ч | 1,6 | 2,5 | 4,0 |
| Минимальный расход газа Qmin, м3/ч | 0,025 | 0,03 | 0,04 |
| Максимальное избыточное давление газа, кПа | 50 | ||
| Температура измеряемого газа, °С | От минус 10 до плюс 50 | ||
| Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях, %: - Qmin < Q < 0,1 Qmax - 0,1 Qmax < Q < Qmax | ±3,0 ±1,5 | ||
| Потеря давления при максимальном расходе, Па, не более | 200 | 200 | 350 |
| Емкость отсчетного устройства, м3 | 99999,999 | ||
| Цена единицы индикаторного табло, м3 - младшего разряда - старшего разряда | 0,001 100000 | ||
| Присоединительные размеры: - резьба патрубков по ГОСТ 6357-81 | G3/4 | ||
| Габаритные размеры, длинахширинахвысота, мм, не более | 240x118x52 | ||
| Масса, кг, не более | 0,5 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % - атмосферное давление, кПа | От минус 10 до плюс 50 От 30 до 80 От 84 до 106,7 | ||
| Срок службы автономного источника питания, лет, не менее | 10 | ||
| Средний срок службы, лет, не менее | 12 | ||
наносится на лицевую панель счетчика методом офсетной печати или фотохимическим способом и на титульный лист паспорта типографским способом.
Комплектность счетчиков представлена в таблице 2.
Таблица 2 - Комплектность счетчиков
| Наименование | Количество |
| Счетчик газа МАЯК | 1 экз. |
| Руководство по эксплуатации (по заказу) | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки (по заказу) | 1 экз. |
| Заглушка | 2 шт. |
| Упаковка индивидуальная | 1 экз. |
осуществляется по документу МП 115-30151-2014 «Государственная система обеспечения единства измерений. Счетчики газа МАЯК. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 6 февраля 2015 г.
Перечень основных средств поверки (эталонов):
- поверочная расходомерная установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, отношение пределов допускаемой относительной погрешности поверочной установки к поверяемому счетчику не более 1/3.
Метод измерений счетчиков приведен в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам газа МАЯК
1. ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
2. ТУ 4213-001-30372868-2014 Счетчики газа МАЯК. Технические условия
- при выполнении государственных учетных операций и учете количества энергетических ресурсов.
