Государственный реестр средств измерений

Резервуары вертикальные стальные цилиндрические РВС-30000, 60430-15

60430-15
Резервуары вертикальные стальные цилиндрические РВС - 30000 (далее - резервуары) предназначены для измерения объема и хранения нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 60430-15
Наименование СИ Резервуары вертикальные стальные цилиндрические
Обозначение типа СИ РВС-30000
Изготовитель ООО "Курганхиммаш", г.Курган (зав.№ 5); ОАО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк (зав.№ 6)
Год регистрации 2015
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары вертикальные стальные цилиндрические РВС - 30000 (далее - резервуары) предназначены для измерения объема и хранения нефти и нефтепродуктов.

Описание

Резервуары представляют собой металлический сосуд в форме вертикального цилиндра со стационарной крышей.

Крыша резервуаров - сферическая, состоящая из отдельных сборных секторных щитов, опирающихся на опорное центральное кольцо и элементы каркасного настила.

Стенки резервуаров состоят из отдельных листов, свальцованных по внутреннему радиусу резервуаров, собираемых на монтаже полистовым методом.

Днища резервуаров состоят из листов центральной части и кольцевых окраек, собираемых при монтаже полистовым методом.

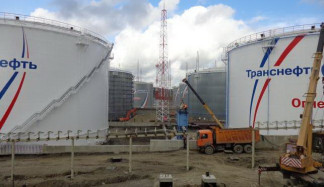

Резервуары снабжены площадками обслуживания и лестницами для доступа на крышу. Общий вид резервуаров представлен на рисунке 1.

Технические характеристики

Номинальная вместимость, м ,    30000;

Пределы допускаемой относительной погрешности

определения вместимости, % (геометрический метод)    ± 0,1;

Габаритные размеры, мм, не более:

-    диаметр

39900; 22500; 724,499; от минус 30 до плюс 50.

-    высота

Масса, т, не более

Температура окружающей среды, оС

Знак утверждения типа

наносят на титульный лист паспорта типографским способом.

Комплектность

Резервуар вертикальный стальной цилиндрический РВС - 30000    1 шт.

Паспорт    1 экз.

Поверка

осуществляется по ГОСТ 8.570 - 2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Перечень основных средств поверки приведен в таблице 1 Таблица 1- Перечень основных средств поверки

Наименование средств измерений

Тип

Основные метрологические характеристики

Рулетка измерительная металлическая 2-го класса точности

Р20Н2К

Номинальная длина шкалы - 20 м; допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3-0,15(L-1))

Рулетка измерительная металлическая 2-го класса точности

Р20Н2Г

Номинальная длина шкалы - 20 м; допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3^0,15(L-1))

Штангенциркуль

ТТТЦ-П

Диапазон измерения 0 - 250 мм; предел допускаемой погрешности 0,1 мм

Толщиномер ультразвуковой

А1207

Диапазон измерения толщины от 0,8 до 30,0 мм; пределы допускаемой абсолютной погрешности ±(0,005-Х^0,1)

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС - 30000

ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

ГОСТ 8.570-2000 «Резервуары стальные вертикальные цилиндрические. Методика поверки».

Лист № 3 Всего листов 3

ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».

Рекомендации к применению

- при выполнении государственных учетных операций

Зарегистрировано поверок 4
Поверителей 2
Актуальность данных 06.11.2024
