| Номер в госреестре | 60432-15 |
| Наименование СИ | Измерители воздушного зазора |
| Обозначение типа СИ | LS |
| Изготовитель | "Meggitt SA", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители воздушного зазора серии LS (далее измерители) предназначены для измерений воздушного зазора между статором и ротором.
Принцип действия измерителей воздушного зазора LS основан на измерении изменения емкости воздушного конденсатора, одной из обкладок которого является пластина датчика, смонтированного внутри статора генератора, а второй - полюс ротора. При вращении ротора происходит периодическое изменение расстояния (воздушного зазора) между обкладками конденсатора, что приводит к изменению его емкости. Изменение емкости преобразуется в изменение выходного напряжения (тока), пропорционального величине зазора.
Измерители состоят из датчика воздушного зазора LS, встроенного интегрального кабеля длиной 5 м или 10 м и усилителя сигнала ILS, который преобразует изменение емкости в выходной сигнал, пропорциональный величине зазора.
Измерители воздушного зазора имеют две модификации: LS 120 с усилителем сигнала ILS 730 и LS 121 с усилителем сигнала ILS 731, которые отличаются диапазоном измерения воздушного зазора и габаритными размерами.
Учитывая особенности монтажа и крепления на контролируемом объекте, измерители воздушного зазора серии LS подлежат только первичной поверке.

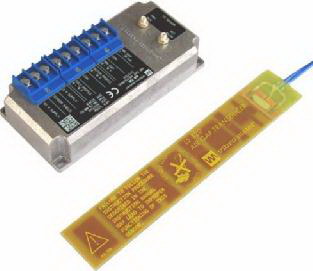

Внешний вид измерителей воздушного зазора LS с усилителем сигнала ILS приведен на рисунке 1.
Таблица 1
| Наименование характеристики | Обозначение модификаций | |
| LS 120 | LS 121 | |
| Значения характеристики | ||
| Диапазон измерения воздушного зазора, мм | от 2 до 33 | от 15 до 65 |
| Номинальное значение коэффициента преобразования, В/мм мА/мм | 0,32 0,512 | 0,2 0,32 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, % | ±5 | |
| Нелинейность амплитудной характеристики, %, не более | ±5 | |
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, %/°С | ±0,02 | |
| Напряжение питания (пост.), В | 24 | |
| Нормальные условия: диапазон температур, °С | 25±10 | |
| Рабочие условия эксплуатации: диапазон рабочих температур, °С | от минус 15 до 125 | |
| Габаритные размеры, мм, не более: датчика (длинахширинахвысота) усилителя сигнала | 240x40x3,8 171x81x33,5 | 345x60x4,8 171x81x33,5 |
| Масса измерителя с 5 м кабелем, г, не более | 395 | 522 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус усилителя сигнала методом гравировки.
Измеритель воздушного зазора Руководство по эксплуатации Методика поверки
1 шт. 1 экз. 1 экз.
осуществляется в соответствии с документом МП 60432-15 «Измерители воздушного зазора LS, фирмы Meggitt SA, Швейцария. Методика поверки», утвержденным ФГУП «ВНИИМС» 24 февраля 2015 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Лист № 3 Всего листов 3
Нормативные и технические документы, устанавливающие требования к измерителям воздушного зазора LS
Техническая документация фирмы Meggitt SA, Швейцария.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
