Система информационно-измерительная ИИС-Нефтехимия-01, 60438-15

Назначение

Система информационно-измерительная "ИИС-Нефтехимия-01" (в дальнейшем - система) предназначена для измерений объема спирта этилового синтетического, в том числе денатурированного, приведенного к температуре 20 °С, объема безводного спирта этилового, приведенного к температуре 20 °С, объемной концентрации этилового спирта, приведённой к температуре 20°С (в дальнейшем - крепости) в водно-спиртовых растворах спирта (в дальнейшем - в измеряемой среде или ВСР), в том числе и спирта с добавками.

Описание

Система состоит из:

-    персональной электронно-вычислительной машины (ПЭВМ) с комплектом соответствующего программного обеспечения InTouch v.10.0 фирмы Wonderware для визуализации, локального архивирования, формирования и выдачи измеренных показателей в формате базы данных ЕГ АИС ;

-    модема приборной сети (HART-модем);

-    электрических линий связи приборной сети и линий питания Promass;

-    источника бесперебойного питания (ИБП) типа APC Smart-UPS 3000VA для питания ПЭВМ и массовых расходомеров Promass;

-    массовых расходомеров модификаций Promass 83F и/или Promass 83E (Госреестр №15201-11) - Бу=80мм, Бу=50мм, Бу=40мм, Бу=25мм, Бу=15мм и Ду=8мм, установленных на технологических трубопроводах, с соответствующей обвязкой, общим количеством до 15 единиц.

Каждый расходомер массовый Promass 83F (E) состоит из двух основных частей: сенсорный датчик Promass F (Е) и электронного преобразователя (вычислителя) Promass 83. Вычислитель обрабатывает первичные сигналы датчика и осуществляет следующие функции:

- вычисляет массовый расход водно-спиртового раствора (ВСР), плотность ВСР и температуру, на основе этих данных определяет:

-    суммарную массу ВСР, прошедшего через Promass, с нарастающим итогом;

-    текущую массовую концентрацию спирта в ВСР;

-    массовый расход и массу безводного спирта в ВСР, с нарастающим итогом;

-    объемный расход и объем ВСР, приведенный к температуре 20 °С, с нарастающем итогом.

Все данные от расходомеров по приборной сети через HART-модем передаются на ПЭВМ, где на основе переданных данных определяется крепость спирта в % объёмных, объемный расход и суммарный объем безводного спирта (дал), прошедшего через Promass. Все принятые и вычисленные данные визуализируются, архивируются и передаются в зашифрованном виде в на сервер ЕГАИС в формате файла обмена.

Суммарные данные хранятся в энергонезависимой памяти вычислителей Promass. Эти энергонезависимые счетчики сохраняют свое значение при выключении Promass, в течение всего срока службы Promass.

ПЕВМ также фиксирует:

-    время измерения параметров;

-    регистрацию сбоев работы расходомеров.

Время хранения данных в локальном архиве системы составляет не менее 5-ти лет.

Лист № 2 Всего листов 9

Продолжительность автономной работы расходомеров в случае аварийных сбоев в электроснабжении составляет не менее 1 часа.

Объём водно-спиртового раствора определяется соотношением значений прошедшей через расходомер измеренной массы водно-спиртового раствора, его плотности и температуры.

Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода расходомера при прохождении через них измеряемой среды.

Плотность водно-спиртового раствора измеряется резонансным методом: определённая частота резонирующих измерительных трубок расходомера соответствует определённой плотности продукта.

Температура водно-спиртового раствора измеряется термосопротивлением, встроенным в расходомер.

Крепость спирта в процентах по объему и объем безводного спирта определяются системой путем программного пересчета, согласно ГОСТ 3639-79, измеренных расходомером массы, плотности и температуры водно-спиртового раствора.

Взрывозащищённость электрических цепей ИИС при эксплуатации обеспечивается применением расходомеров исполнения 1ExdIIC/IIBT6.. .T3 или 1ExdeIIC/IIBT6.. .T3 (ГОСТ Р 51330.1-99 "взрывонепроницаемая оболочка").

ИИС спроектирована для конкретного объекта из компонентов серийного производства автоматического измерения и учета спирта этилового синтетического, в том числе денатурированного, в том числе с добавками ЗАО "ННК" при его производстве и обороте, формирование и передача информации в Единую государственную автоматизированную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС).

ИИС обеспечивает выполнение следующих основных функций:

-    измерение, обработку, хранение, контроль и индикацию текущих значений объема спирта этилового синтетического, в том числе денатурированного, приведенного к температуре 20°С, объема безводного спирта этилового, приведенного к температуре 20 °С, объемную концентрацию этилового спирта, приведённую к температуре 20°С в водно-спиртовых растворах синтетического этилового спирта, в том числе и спирта с добавками, а также температуру измеряемой среды.

-    обеспечивает передачу измеренной информации в зашифрованном виде в Единую государственную автоматизированную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС).

Шифровка информации передаваемой в ЕГАИС осуществляется специальными программно-аппаратными средствами, встроенными в ПЭВМ в соответствии с действующим законодательством.

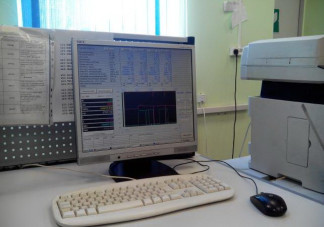

Структурная схема информационно-измерительной системы и фотографии системы показаны ниже:

If пу^щз/ти cxc-iifi wspqiMiius/s sr. ^жгра&гя,.■«пня® '"ИИ; ffrpoPKiteie ОТ

£;

Ld?::i LfAit

:■' 3onqwт

2a, 25 - т£*»ш Process /{ю^иш/рел^р&ш^

3 sn-Sfit&K    Or* У№м}&и ириШ un$mi

ti №№&&&' Яшм££.

4; ЙМ№    ^tfrests

/пт

:7 t&psj w денщртюю".

6.    Fr&mss Ъ&рт Зетшярир^Еииы'У.

7.    Рпшвв 'зоба&и 8 cnusn".

& Я{Ш ^чл:хШЫоО.

й Шч

$ P3BN - щжшльтя дычьсхц;'тщ&да лгазда '? Ж'Т-ЖЯР'ад' ^ЙН£ЩЬЩЭ5И?

.&? Гдаж1 й?г ёвкшщршщцес1 сМзйтй йда?яг ё    а£Шяу «Яда

ЙЙЛ5^ j и^ЙМЙВ&В?

.■^«■VTVii! 3"д сг^ейт ■;    .^!tтаta^l^™■’.,

;■'г,"?,'^эр    ■“r^:v-i7-?.4v7Ti.-*

.■слд v^суу^ну.1 !." л..".= >7?ДvV, -£■%■■■■ •>т,Л17У'У'.чЧЯ-.: .';.-v---'.:

.wflSsTiTi'fc:

, , ah

ч~э—5*

лтт«г-?

Программное обеспечение

Программное обеспечение системы состоит из двух частей: штатного программного обеспечения расходомеров Promass с преобразователями типа 83F или 83E со встроенной функцией вычисления концентрации и программного обеспечения ПЭВМ InTouch v.10.0.

Штатное (встроенное в расходомер) программное обеспечение применённых в системе расходомеров Promass зависит от года выпуска расходомеров и должно быть не хуже указанной в таблице:

Программное обеспечение расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) производиться по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex - File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.

Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).

Программное обеспечение расходомеров Promass входящих в состав ИИС защищено парольной защитой и механическим опечатыванием и пломбированием.

Внешний вид первичных преобразователей Promass F, Promass E и электронного преобразователя Promass 83 показан на рисунке 1, схема пломбирования Promass приведена на рисунке 2.

Лист № 6 Всего листов 9

В свою очередь ПО ПЭВМ InTouch v.10.0 разделено на метрологически значимую и метрологически не значимую части. Первая хранит все процедуры, функции и подпрограммы осуществляющие регистрацию, обработку, хранение отображение и передачу результатов измерений, а также защиту и идентификацию ПО. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами не связанными с измерениями.

Защита ПО ИИС от не преднамеренных и преднамеренных изменений осуществляется путём: разделения идентификации, защиты от несанкционированного доступа.

Таблица №1

Идентификация ПО ИИС осуществляется путём отображения на мониторе ПЭВМ структуры идентификационных данных. Часть этой структуры, относящейся к идентификации метрологически значимой части ПО ИИС, представляет собой хэш-сумму (контрольную сумму) по значимым частям.

ПО ИИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путём введения логина и пароля, ведения доступного только для чтения журнала событий. Доступ к метрологически значимой части ПО ИИС для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО ИИС обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения.

Лист № 7 Всего листов 9

Передаваемые в систему ЕГАИС данные, содержащие результаты измерений, защищены от любых искажений путём кодирования. ПО ИИС имеет уровень защиты - "высокий" по Р 50.2.077-2014.

Технические характеристики

Таблица №2

Знак утверждения типа

наносится на титульный лист паспорта - типографским способом.

Комплектность

1. Система информационно-измерительная "ИИС-Нефтехимия-01"в составе:

2.    Руководство по эксплуатации К59-001.РЭ    1 экз.

3.    Паспорт К59-001.П    1 экз.

4.    Методика поверки К59-001.МП    1 экз.

Поверка

осуществляется в соответствии с методикой К59-001. МП «ГСИ. Система информационно- измерительная "ИИС-Нефтехимия-01". Методика поверки», утвержденной ФГУП "ВНИИМС" 26 февраля 2015 г.

Основное поверочное оборудование:

-    технические мерники 1 класса по ГОСТ 13844-68, объёмом от 1 до 50 м ;

3

-    ареометр для нефтепродуктов АОН-I ГОСТ 18481-81 c ценой деления 0,001 г/см , диапазон измерений 0,760...0,820 г/см ;

-    ареометр для спирта АСП-1 ГОСТ 18481-81 с ценой деления ±0,1% об., диапазон измерений 90-100 %;

-    термометр ТЛ-4 ТУ 25-2021.003-88, ГОСТ 28498-90 с ценой деления 0,1 °С диапазон измерений минус 30.+20 или 0...50 °С.

Сведения о методах измерений

изложены в руководстве по эксплуатации на систему.

Нормативные и технические документы, устанавливающие требования к информационно-измерительной системе "ИИС-Нефтехимия-01":

1.    ГОСТ Р 8.596-2002 "ГСИ. Метрологическое обеспечение измерительных систем. Основные положения".

2.    ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".

Лист № 9 Всего листов 9

Рекомендации к применению

осуществление торговли.
