Государственный реестр средств измерений

Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A, 60449-15

60449-15
Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Карточка СИ
Номер в госреестре 60449-15
Наименование СИ Осциллографы
Обозначение типа СИ DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A
Изготовитель Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Год регистрации 2015
Срок свидетельства 14.04.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.

Описание

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.

Осциллографы имеют одинаковую конструкцию и каждый из них выполнен в виде настольного моноблока.

Осциллографы модификаций MSOS дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора.

На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; два гнезда порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; входы цифровых каналов логического анализатора (модификации MSOS).

На боковой панели осциллографа расположены: два гнезда порта USB 2.0, два гнезда порта USB 3.0, дополнительный порт USB 3.0 тип B, выход видеосигнала VGA и DisplayPort, два гнезда LAN, аудиовход, аудиовыход, разъем для микрофона типа jack, разъем для установки твердотельного диска.

Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

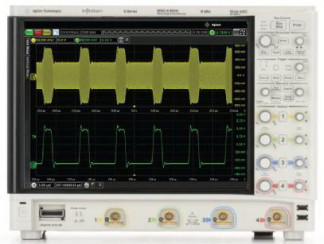

Внешний вид одной из моделей осциллографа с указанием места размещения знака утверждения типа приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.

При оформлении внешнего вида осциллографов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

Название опций и аксессуаров

Описание

N2873A

Пробник до 500 МГц

1130A

Усилитель пробника до 1,5 ГГц (InfiniiMax)

1131A

Усилитель пробника до 3,5 ГГц (InfiniiMax )

1132A

Усилитель пробника до 5 ГГц (InfiniiMax )

1134A

Усилитель пробника до 7 ГГц (InfiniiMax )

1168A

Усилитель пробника до 10 ГГц (InfiniiMax II)

1169A

Усилитель пробника до 13 ГГц (InfiniiMax II)

E2669A

Комплект InfiniiMax для дифференциальных/несимметричных измерений

E2668A

Комплект InfiniiMax для несимметричных измерений

E2675A

Г оловка-браузер дифференциального пробника и аксессуары (полоса пропускания 6 ГГц)

E2676A

Г оловка-браузер несимметричного пробника и аксессуары (полоса пропускания 6 ГГц)

E2677A

Припаиваемая головка-браузер дифференциального пробника и аксессуары (полоса пропускания 12 ГГц)

E2678A

Головка несимметричного/дифференциального пробника с гнездовым разъемом

и аксессуары (полоса пропускания 12 ГГц)

E2679A

Припаиваемая головка несимметричного пробника и аксессуары (полоса пропускания 6 ГГц)

E2695A

Г оловка SMA для дифференциального пробника (полоса пропускания 8 ГГц)

N5425A

Припаиваемая ZIF головка дифференциального пробника (полоса пропускания 12 ГГц)

N5426A

ZIF наконечники

N5451A

ZIF наконечники InfiniiMax с длинными проводами (для ZIF головок N5425A)

N5450A

Удлинительный кабель InfiniiMax для работы в широком диапазоне температур (от минус 55 до 150 °C)

N2880A

Комплект аттенюаторов InfiniiMax (пары аттенюаторов на 6, 12 и 20 дБ)

N2881A

Блокировка постоянного тока InfiniiMax (пара развязывающих конденсаторов на 30 В)

N2884A

Наконечники InfiniiMax с гибкими выводами для полупроводниковых пластин

N5380B

Дифференциальный SMA адаптер InfiniiMax II (полоса пропускания 12 ГГц)

N5381A

Припаиваемая головка дифференциального пробника InfiniiMax II и аксессуары (полоса пропускания 12 ГГц)

N5382A

Г оловка-браузер InfiniiMax II для дифференциального пробника (полоса пропускания 12 ГГц)

N5387A

Адаптер интерфейса пробника InfiniiMax Soft Touch Pro (4 ГГц)

N5388A

Адаптер интерфейса пробника InfrniiMax Soft Touch Pro на половину каналов (4 ГГц)

N2750A

Дифференциальный активный пробник до 1,5 ГГц

N2751A

Дифференциальный активный пробник до 3,5 ГГц

N2752A

Дифференциальный активный пробник до 6 ГГц

N2776A

Дифференциальные наконечник-браузер

N2777A

Впаиваемый наконечник InfiniiMode

N2778A

Наконечник с гнездовым разъемом

N2795A

Несимметричный активный пробник до 1ГГц

N2796A

Несимметричный активный пробник до 2ГГц

N2797A

Несимметричный активный пробник до 1,5ГГц для работы в широком диапазоне температур (от минус 40 до 80 °C)

N2790A

Высоковольтный дифференциальный активный пробник до 100 МГц

N2791A

Высоковольтный дифференциальный активный пробник до 25 МГц

N2818A

Дифференциальный активный пробник до 200 МГц

N2819A

Дифференциальный активный пробник до 800 МГц

N2891A

Высоковольтный дифференциальный активный пробник до 70 МГц

1146B

токовый пробник до 100кГц (100 Aпик)

1147B

токовый пробник до 50МГц (15 Aпик/30 Апик, кратковременно)

N2780B

токовый пробник до 2МГц (500 Aср.кв./700 Апик, кратковременно)

N2781B

токовый пробник до 10МГц (150 Aср.кв./300 Апик, кратковременно)

N2782B

токовый пробник до 50МГц (30 Aср.кв./50 Апик, кратковременно)

N2783B

токовый пробник до 100МГц (30 Aср.кв./50 Апик, кратковременно)

N2893A

токовый пробник до 100МГц (30 Aср.кв./50 Апик, кратковременно)

N2820A

Двухканальный высокочувствительный токовый пробник до 3 МГц (50 мкА - 5 А)

N2821A

Высокочувствительный токовый пробник до 3 МГц (50 мкА - 5 А)

10076B

Высоковольтный пробник до 250 МГц

N2771B

Высоковольтный пробник до 50 МГц

N2870A

Пробник до 35 МГц

N2871A

Пробник до 200 МГц

N2872A

Пробник до 350 МГц

N2873A

Пробник до 500 МГц

N2874A

Пробник до 1,5 ГГц

N2875A

Пробник до 500 МГц

N2876A

Пробник до 1,5 ГГц

N2830A

Пробник до 4 ГГц (InfrniiMax III+)

N2831A

Пробник до 8 ГГц (InfrniiMax III+)

N2832A

Пробник до 13 ГГц (InfrniiMax III+)

N2848A

Г оловка пробника QuickTip

N2849A

Г оловка пробника QuickTip

DSOS8GBW

У величение полосы пропускания до 8 ГГц

DSOS6GBW

У величение полосы пропускания до 6 ГГц

DSOS4GBW

У величение полосы пропускания до 4 ГГц

DSO2G5BW

Увеличение полосы пропускания до 2,5 ГГц

DSOS2GBW

У величение полосы пропускания до 2 ГГц

DSOS1GBW

У величение полосы пропускания до 1 ГГц

N2113A-100

Увеличение памяти с 50 Мвыб на канал до 100 Мвыб на канал

N2113A-200

У величение памяти с 100 Мвыб на канал до 200 Мвыб на канал

N2113A-400

Увеличение памяти с 200 Мвыб на канал до 400 Мвыб на канал

N2901E

Модернизация до осциллографа смешанных сигналов

N2746A

Дополнительный твердотельный жесткий диск

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ПО), изменение метрологически значимой части ПО осциллографа невозможно физически. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО осциллографов приведены в таблице 2.

Таблица 2

Идентификационное наименование ПО

SetupInfiniium05010000

Номер версии (идентификационный номер) ПО

Версия не ниже 05010000

Цифровой идентификатор ПО (контрольная сум-маисполняемого кода)

-

Алгоритм вычисления цифрового идентификатора

ПО

-

Технические характеристики

Основные метрологические и технические характеристики осциллографов приведены в таблицах 3-6.

Таблица 3

Модель

DSOS054

A

MSOS054

A

DSOS104

A

MSOS104

A

DSOS204

A

MSOS204

A

DSOS25

4A

MSOS25

4A

DSOS40

4A

MSOS40

4A

DSOS604

A

MSOS604

A

DSOS804

A

MSOS804

A

Количество входных каналов

4

Полоса пропус-кания1 (по уровню минус 3 дБ),

2 канала, 50 Ом

500 МГц

1 ГГц

2 ГГц

2,5 ГГц

4ГГц

6ГГц

8ГГц

Полоса пропускания (по уровню минус 3 дБ),

4 канала, 50 Ом

500 МГц

1 ГГц

2 ГГц

2,5 ГГц

4ГГц

4ГГц

4ГГц

Полоса пропускания (по уровню минус 3 дБ),

4 канала, 1 МОм

500 МГц

1 - все метрологические характеристики нормируются после 30 минутного включения

о о

прибора в сеть и при температуре окружающей среды от 18 С до 28 С

Максимальная частота дискретизации,

4 канала, Гвыб/с

10

Максимальная частота дискретизации,

2 канала, Гвыб/с

20

Время нарастания / спада, пс (от 10 до 90 %)

860

430

215

172

107,5

71,7

53,8

Входное сопротивление каналов

50 ± 1,75 Ом 1 ± 0,01 МОм

Развязка между каналами, дБ, (между 2-мя каналами с равными

КОТКЛ)

от 0 до 100 МГц от 0,1 до 1 ГГц свыше 1 ГГц

50

40

30

Таблица 4

Система вертикального отклонения

Разрешающая способность по вертикали, бит

К-верт

10, при усреднении 12

Динамический

диапазон

± 4 дел

Диапазон коэффициентов

отклонения Коткл

При 50 Ом: от 1 мВ/дел до 1 В/дел) При 1 МОм: от 1 мВ/дел до 5 В/дел

Пределы допускаемой погрешности кОТКЛ

± 0,02 • 8 [дел] • Коткл [В/дел];

Диапазон напряжения смещения Цсмещ

При входном сопротивлении каналов 1 МОм:

± 2 В при КОТКЛ от 1 мВ/дел до 10 мВ/дел ± 5 В при КОТКЛ от 10 мВ/дел до 20 мВ/дел ± 10 В при КОТКЛ от 20 мВ/дел до 100 мВ/дел ± 20 В при КОТКЛ от 100 мВ/дел до 1 В/дел ± 100 В при КОТКЛ от 1 В/дел При входном сопротивлении каналов 50 Ом:

± 12 делений при КОТКЛ от 1 мВ/дел до 100 мВ/дел ± 4 В при КОТКЛ свыше 100 мВ/дел

Погрешность установки Uc.MF.TTT

При напряжении входного сигнала до 2 В :

± (0,01 • исМЕЩ +0,1 • 8[дел] • Коткл [В/дел]+2 мВ) При напряжении входного сигнала выше 2 В:

± (0,015 • Uc.iuf.ttt +0,01 • 8[дел] • Коткл [В/дел] + 2 мВ)

Пределы допускаемой погрешности измерения напряжения с помощью курсоров

Измерения двумя курсорами: ± (КОТКЛ + Яверт) Измерение одним курсором: ± (КОТКЛ + Ucmf,ttt + Яверт /2)

Максимальное значение входного напряжения, В

5 при 50 Ом

400 (пиковое); кратковременно 1300 (среднеквадратическое значение);

при 1 МОм

Модель

S-054A

S-104A

S-204A

S-254A

S-404A

S-604A

S-804A

Максимальное СКЗ собственных шумов при Коткл

1    мВ/дел

2    мВ/дел 5 мВ/дел 10 мВ/дел 20 мВ/дел 50 мВ/дел 100 мВ/дел 200 мВ/дел 500 мВ/дел 1 В/дел

74 мкВ 74 мкВ 77 мкВ 87 мкВ 125 мкВ 372 мкВ 0,78 мВ 1,6 мВ 3,5 мВ 5,1 мВ

90 мкВ 90 мкВ 94 мкВ 110 мкВ 163 мкВ 456 мкВ 0,96 мВ 2,0 мВ 4,2 мВ 6,8 мВ

120 мкВ 120 мкВ 129 мкВ 163 мкВ 233 мкВ 610 мкВ

1.2    мВ 2,6 мВ 5,5 мВ

9.2    мВ

130 мкВ 130 мкВ 135 мкВ 172 мкВ 254 мкВ 650 мкВ 1,3 мВ 2,8 мВ 6 мВ 10,1 мВ

153 мкВ 153 мкВ 173 мкВ 220 мкВ 330 мкВ 768 мкВ 1,6 мВ 3,4 мВ 7,3 мВ 12,5 мВ

195 мкВ 195 мкВ 205 мкВ 256 мкВ 446 мкВ

1.3    мВ

2.3    мВ 4,9 мВ 10 мВ

17,6 мВ

260 мкВ 260 мкВ 320 мкВ 390 мкВ 620 мкВ

1.4    мВ

3.1    мВ

6.4    мВ 13,3 мВ

24.1    мВ

Система отклонения по горизонтали

Диапазон коэффициентов развертки

От 5 пс/дел до 20 с/дел

Пределы допускаемой абсолютной погрешности опорного генератора

± (0,1 • 10-6 Тэ),

где Тэ - количество лет эксплуатации осциллографа после калибровки

Характеристики цифровых каналов

Число каналов

16

У становки пороговых уровней срабатывания

ТТЛ; КМОП 5 В; КМОП 3,3 В, КМОП 2,5 В, ECL, PECL и определяемый пользователем

Максимальная частота

400 МГц

Диапазон установки порогового уровня срабатывания определяемого пользователем Цпор

± 8 В с шагом 10 мВ

Входной динамический диапазон

±10 В относительно установленного порогового уровня срабатывания

Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания

± (0,03 • Цпор + 100 мВ)

Входное сопротивление

100 ± 2 кОм

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Чувствительность

При входном сопротивлении каналов 1 МОм: 0,4 деления от 0 до 500 МГц При входном сопротивлении каналов 50 Ом 0,4 деления от 0 до 3 ГГц

Диапазон уровней входного сигнала внутренней синхронизации

±4 деления от центра экрана

Источники запуска

Любой канал, сеть, вход внешнего запуска

Таблица 6

Условия эксплуатации и массогабаритные характеристики

Рабочие условия эксплуатации

о

Температура: (от 15 до 35) С

Относительная влажность воздуха: не более 85 %

Г еометрические размеры: ширинах высотах глубина (без креплений)

33х43х23 см

Масса, кг

12 кг

Напряжение электропитания, В

При частоте 50/60/400 Гц от 100 до 240

Потребляемая мощность, не более

375 Вт

Знак утверждения типа

наносится на переднюю панель осциллографа методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.

Комплект поставки приведен в таблице 7. Таблица 7

Наименование

Количество

1 Осциллограф (DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A)

1 шт. (модель по заказу)

2 Компакт-диск (с PDF файлом руководства по эксплуатации)

1 шт.

3 Методика поверки. 651-15-05 МП

1 экз.

4 Паспорт

1 экз.

Поверка

осуществляется по документу 651-15-05 МП «Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в марте 2015 г.

Основные средства поверки:

-    генератор сигналов E8257D (рег.№ 53941-13) (опция 520): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7,5*10-8; максимальный уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной погрешности установки уровня мощности не более ± 1,2 дБ;

-    ваттметр Agilent E4418B (рег.№ 38915-08): с преобразователем E4413A (рег.№ 57163-14): частота преобразования до 14 ГГц; диапазон измерений уровня мощности от минус 24 до 16 дБ/мВт;

-    мультиметр Agilent 3458A (№ 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5 • 10-6 • D + 0,3 • 10-6 • E) в диапазоне от 0,1 до 1 В, ± (0,5^ 10-6 • D +0,05 • 10-6 • E) в диапазоне от 1 до 10 В, где D - показания мультиметра, Е - верхний предел диапазона измерений;

-    калибратор универсальный Fluke 9100 (рег.№ 25985-09): диапазон пост./пер. напряжения до 1050 В (разрешение 1 мкВ), погрешность пост. 0,004 % / пер. 0,025 %; частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5 10-6;

-    стандарт частоты рубидиевый FS725 (р ег. №31222-06), пределы допускаемой относительной погрешности частоты 10 МГц ± 1 10- .

Сведения о методах измерений

Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к осциллографам DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A

Техническая документация изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.

Заявитель

Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Т екнолоджиз»)

Юридический адрес: 115054, г. Москва, Космодаминская наб., 52, стр.3 Почтовый адрес: 115054, г. Москва, Космодаминская наб., 52, стр. 3 Телефон: (459) 797-3900

Зарегистрировано поверок 442
Поверителей 32
Актуальность данных 17.11.2024
Поверители
ООО "Кейсайт Текнолоджиз"
159 поверок
ФБУ "Ростест-Москва"
83 поверки
АО "Приборы, Сервис, Торговля" (ПриСТ)
40 поверок
ПАО "Научно-производственное объединение "Стрела"
30 поверок
ФГУП "ВНИИФТРИ"
10 поверок
АО "ФНПЦ "Нижегородский НИИ радиотехники" (ННИИРТ)
10 поверок
ФГУП "РФЯЦ-ВНИИТФ им.акад.Е.И.Забабахина"
10 поверок
ОАО "Российские космические системы"
10 поверок
АО "НПП "Исток" им.Шокина"
9 поверок
ОАО "Волжский электромеханический завод"
8 поверок
ФБУ "Красноярский ЦСМ"
7 поверок
ФГУ "Пензенский ЦСМ"
6 поверок
ООО НПК "ЭТАЛОН-ТЕСТ"
6 поверок
АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ"
6 поверок
ФГУ "Мордовский ЦСМ"
5 поверок
ООО "НПО "Радар"
5 поверок
ООО "РТС-Метрология"
5 поверок
АО "АКТИ-МАСТЕР"
4 поверки
АО "НПП "Радар ммс"
4 поверки
ФГУ "Новосибирский ЦСМ"
3 поверки
ФБУ "Уралтест"
3 поверки
ФГУ "Нижегородский ЦСМ"
3 поверки
ФГУП "НИИ ТП"
2 поверки
ПО "Старт"
2 поверки
ООО "Научно-производственная компания Авиаприбор"
2 поверки
ФБУ «Тест-С.-Петербург»
2 поверки
ФБУ "ТОМСКИЙ ЦСМ"
2 поверки
АО "Марийский Машиностроительный завод" (ММЗ)
2 поверки
АО ВНИИРТ
1 поверка
ОА "УПКБ "Деталь"
1 поверка
ФГУП "Калужский научно-исследовательский радиотехнический институт", г. Жуков
1 поверка
ООО "РОДЕ и ШВАРЦ РУС"
1 поверка
60449-15
Номер в ГРСИ РФ:
60449-15
Производитель / заявитель:
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Год регистрации:
2015
Cрок действия реестра:
14.04.2020
Похожие СИ
84783-22
84783-22
2022
Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 28.02.2027
84619-22
84619-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 03.03.2027
85304-22
85304-22
2022
Teledyne LeCroy, Inc., США
Срок действия реестра: 15.04.2027
85334-22
85334-22
2022
"SIGLENT TECHNOLOGIES CO., LTD.", Китай
Срок действия реестра: 20.04.2027
86212-22
86212-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 01.11.2026
86789-22
86789-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 31.05.2027
87133-22
87133-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 14.02.2027
81340-21
81340-21
2021
Yokogawa Test & Measurement Corporation, Япония
Срок действия реестра: 29.03.2026
81735-21
81735-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.05.2026
65049-21
65049-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 25.03.2026
