| Номер в госреестре | 60450-15 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN.
Осциллографы модификаций MSOX дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора. Осциллографы оснащены системой быстрой справки.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, генератор сигналов произвольной/специальной формы, блок питания, клавиатура, цветной сенсорный ЖКИ.
Конструктивно осциллографы представляют собой настольный моноблочный прибор в корпусе из пластика.
На передней панели осциллографов расположен ЖКИ, два выхода встроенного генератора сигналов произвольной/специальной формы, вход сигналов внешнего запуска, разъемы интерфейса USB 2.0, выход компенсатора пробника, входы аналоговых каналов, клавиатура.
На задней панели расположены выход синхросигнала, вход внешней синхронизации, переключатель пользовательской калибровки, входы цифровых каналов логического анализатора (модификации MSOX), выход видеосигнала, разъемы интерфейсов USB и LAN, разъем сети питания, вентилятор обдува.
Осциллографы оснащены складывающейся ручкой для переноски.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

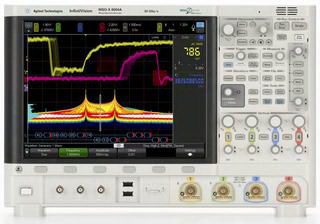

Внешний вид одной из моделей осциллографа с указанием места размещения знака утверждения типа приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
При оформлении внешнего вида осциллографов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
о о о Z .А
Рисунок 1 - Внешний вид одной из моделей осциллографа
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) осциллографов предприятием-изготовителем и недоступна для потребителя.
Характеристики ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware for the 6000 X-Series oscilloscopes |
| Номер версии (идентификационный номер) ПО | не ниже 06.00.2014040100 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение | |
| Число входных аналоговых каналов | DSOX/MSOX 6002A | 2 |
| DSOX/MSOX 6004A | 4 | |
| Полоса пропускания по уровню минус 3 дБ, не менее | DSOX/MSOX 6002A, 6004A | 1 ГГц |
| Опция DSOX6B10T252BW | 2,5 ГГц | |
| Опция DSOX6B10T254BW | ||
| Опция DSOX6B10T402BW | 4 ГГц | |
| Опция DSOX6B10T404BW | ||
| Опция DSOX6B10T602BW | 4 ГГц на канал, 6 ГГц при объединении каналов | |
| Опция DSOX6B10T604BW | ||
| Время нарастания переходной характеристики, не более | DSOX/MSOX 6002A, 6004A | < 350 пс |
| Опция DSOX6B10T252BW и DSOX6B10T254BW | < 140 пс | |
| Опция DSOX6B10T402BW и DSOX6B10T404BW | < 112.5 пс | |
| Опция DSOX6B10T602BW и DSOX6B10T604BW | < 75 пс | |
| Максимальная частота дискретизации | 10 ГГц на каждый канал; 20 ГГц на канал в режиме чередования | |
| Объем памяти | 4 Мб в режиме чередования | |
| Канал вертикального отклонения | ||
| Входной импеданс | 1 МОм ± 1 %/14 пФ; 50 Ом ± 3 % | |
| Разрешение по вертикали | 8 бит | |
| Диапазон установки коэффициентов отклонения (Коткл) | от 1 мВ/дел до 5 В/дел по входу 1 Мом (при КОТКЛ < 2 мВ/дел полоса пропускания 200 МГц) | |
| от 1 мВ/дел до 1 В/дел по входу 50 Ом | ||
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, % | ± 2,5 % ± 5 % при Коткл 1 мВ/дел | |
| Максимальное входное напряжение, В | 300 (среднеквадратическое значение); 400 (пиковое), допускается кратковременная подача 1600 (пиковое) | |
| Канал горизонтального отклонения | ||
| Диапазон установки коэффициентов развертки | DSOX/MSOX 6002A, 6004A | от 500 пс/дел до 50 с/дел |
| Опция DSOX6B10T252BW | от 200 пс/дел до 50 с/дел | |
| Характеристика | Значение | |
| (Кр) | Опция DSOX6B10T254BW | |
| Опция DSOX6B10T402BW | от 100 пс/дел до 50 с/дел | |
| Опция DSOX6B10T404BW | ||
| Опция DS0X6B10T602BW | ||
| Опция DS0X6B10T604BW | ||
| Пределы допускаемой абсолютной погрешности установки частоты опорного генератора, Гц | ± 1,6"10-6Fon**+ коэффициент старения (1 год: ±0,5-10-6, 2 года: ±0,7-10-6, 5 лет: ±1,5-10-6, 10 лет: ±2,0* 10-6) | |
| Синхронизация | ||
| Виды запуска | автоматический, ждущий, однократный, принудительный | |
| Источники синхросигнала | любой из входных каналов, сеть, внешний | |
| Диапазон уровня входного сигнала внутренней синхронизации, делений | ± 6 | |
| Минимальный уровень входного сигнала внутренней синхронизации | DSOX/MSOX 6002A, 6004A | 1 деление или 5 мВ при КОткл до 10 мВ/дел; 0,6 деления при КОТКЛ от 10 мВ/дел до 5 В/дел |
| Опция DSOX6B10T252BW Опция DSOX6B10T254BW Опция DSOX6B10T402BW Опция DSOX6B10T404BW Опция DSOX6B10T602BW 0пцияDS0X6B 10T604BW (от 2,5 до 6 ГГц) | 1 деление или 5 мВ, на частотах от 0 до 2 ГГц; 1,5 деления или 5 мВ, на частотах от 2 ГГц до 3,5 ГГц при КОТКЛ до 10 мВ/дел 0,6 деления на частотах от 0 до 2 ГГц; 1 деление на частотах от 2 ГГц до 3,5 ГГц при Коткл от10 мВ/дел до 5 В/дел | |
| Минимальный уровень входного сигнала внешней синхронизации | В диапазоне ± 1,6 В | 40 мВ в диапазоне частот от 0 до 100 МГц, 70 мВ в диапазоне частот от 100 до 200 МГц |
| В диапазоне ± 8 В | 200 мВ в диапазоне частот от 0 до 100 МГц, 350 мВ в диапазоне частот от 100 до 200 МГц | |
| Логический анализатор | ||
| Число входных цифровых каналов логического анализатора | 16 (модификации MSOX) | |
| Входной импеданс на наконечнике пробника | 100 кОм ± 2 %/8 пФ | |
| Разрешение по вертикали | 1 бит | |
| Пороговые уровни срабатывания | TTL (+ 1,4 В); CMOS (+ 2,5 В); ESL (- 1,3 В) или устанавливаемый пользователем | |
| Пределы установки уровня срабатывания | ± 8 В с шагом 10 мВ | |
| Пределы допускаемой абсолютной погрешности установки уровня срабатывания | ± (0,03 -Un*** + 100 мВ) | |
| Максимальное входное напряжение | ± 40 В (пиковое) | |
| Встроенный генератор сигналов стандартной формы (только с установленной опцией - DSOX6WAVEGEN2) | ||
| Виды воспроизводимых сигналов | синусоидальный, прямоугольный, треугольный, пилообразный, псевдошумовой, произвольной формы и напряжения постоянного тока | |
| Диапазон частот воспроизводимых сигналов | синусоидальный | от 0,1 Гц до 20 МГц |
| прямоугольный | от 0,1 Гц до 20 МГц | |
| треугольный/пилообразный | от 0,1 Гц до 200 кГц | |
| произвольной формы | от 0,1 Гц до 12 МГц | |
| Амплитуда воспроизводимых сигналов | 10 В | |
| Общие технические характеристики | ||
| Напряжение и частота сети электропитания | От 100 до 240 В при частоте 50/60 Гц; От 100 до 132 В при частоте 50/60/400 Гц | |
| Мощность, потребляемая от сети питания | Не более 120 В-А | |
| Г абаритные размеры, мм | 454x275x156 | |
| Масса | 6,3 кг | |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха | от 15 до 35 °С до 85 % | |
| Примечание: * - в режиме чередования с использованием половины входных каналов. ** - F0n - частота опорного генератора, Гц. *** - иП - установленный уровень срабатывания, В. | ||
наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
В комплект поставки входят: кабель питания, пробник (по числу каналов), пробник цифровой (для модификаций MSOX), компакт-диск с документацией, руководство по эксплуатации, методика поверки.
осуществляется по документу 651-15-07 МП «Инструкция. Осциллографы цифровые DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в марте 2015 г.
Основные средства поверки:
- генератор сигналов Е8257D (опция 520) (рег. №53941-13): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7,5*10-8; максимальный уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной погрешности установки уровня мощности не более ± 1,2 дБ;
- ваттметр Agilent E4418B (рег.№ 38915-08): с преобразователем E4413A (рег.№ 57163-14): частота преобразования до 14 ГГц; диапазон измерений уровня мощности от минус 24 до 16 дБ/мВт;
- мультиметр Agilent 3458A (рег.№ 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5-10-6D+0,3-10-6E) в диапазоне от 0,1 до 1 В, ± (0,5-10-6D+0,05-10-6E) в диапазоне от 1 до 10 В, где D - показания мультиметра, Е - верхний предел диапазона измерений;
- частотомер электронно-счетный 53132А (№ 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5 10-6.
- стандарт частоты рубидиевый FS725 (№31222-06), пределы допускаемой относительной погрешности частоты 10 МГц ± 1 • 10-10
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSOX6002A, MSOX6002A, DSOX6004A, MSOX6004A
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация компании «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 210 |
| Поверителей | 27 |
| Актуальность данных | 22.11.2024 |
