| Номер в госреестре | 60451-15 |
| Наименование СИ | Глубиномеры микрометрические |
| Обозначение типа СИ | ГМ |
| Изготовитель | АО Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Г лубиномеры микрометрические ГМ предназначены для измерения глубины пазов, отверстий и высоты уступов до 150 мм.
Физическая величина - длина (мм).
Принцип действия глубиномера: вращением барабана микрометрической головки измерительному стержню сообщается поступательное движение до соприкосновения с измеряемой поверхностью. В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне от 25 до 150 мм - с применением установочных мер (входят в комплект глубиномера), при этом установка глубиномера на нулевой отсчет производится по установочным мерам.

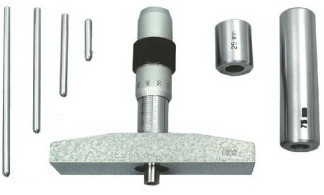

Глубиномер состоит из основания с опорной измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. В отверстие микрометрического винта устанавливаются сменные измерительные стержни, которые обеспечивают требуемый диапазон измерений.
Число модификаций - 5 (ГМ25, ГМ50, ГМ75, ГМ100, ГМ150), отличающихся друг от друга диапазоном измерений, классом точности, количеством и номинальной длиной сменных измерительных стержней и установочных мер.
| Наименование параметра | Значение параметра | |
| для класса точности 1 | для класса точности 2 | |
| Диапазон измерений глубиномера ГМ25 ГМ50 ГМ75 ГМ 100 ГМ150 | от 0 до 25 мм от 0 до 50 мм от 0 до 75 мм от 0 до 100 мм от 0 до 150 мм | |
| Пределы допускаемой погрешности в диапазоне измерений* от 0 до 25 мм от 25 до 50 мм от 50 до 100 мм от 100 до 150 мм | ± 2 мкм ± 3 мкм ± 3 мкм ± 4 мкм | ± 4 мкм ± 4 мкм ± 5 мкм ± 6 мкм |
| Цена деления отсчетного устройства | 0,0 | мм |
| Измерительное усилие глубиномера | от 3 до 7 Н | |
| Колебание измерительного усилия глубиномера | не более 2 Н | |
| Допуск плоскостности измерительной поверхности основания глубиномера | 0,9 мкм | 1,8 мкм |
| Размеры измерительной поверхности основания (длина хширина) | не более 100x25 мм | |
| Габаритные размеры глубиномера** (длина хширинахвысота) | не более 100x34x103 мм | |
| Масса глубиномера | не более 0,4 кг | |
| Средний срок службы глубиномера | не менее 6 лет | |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха | (20± 10)°С не более 80 % | |
* Допускаемая погрешность нормируется в пределах перемещения микрометрического винта (при нажатом или отпущенном стопорном винте).
**Без измерительных стержней. Барабан микрометрического винта установлен в нулевое положение.
Знак утверждения типа наносят на основание глубиномера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
| Наименование изделия | Количество | Примечание |
| Составные части изделия | ||
| Г лубиномер ГМ | 1 | |
| Комплект сменных измерительных стержней1-* | 1 компл. | В зависимости от модификации глубиномера |
| Комплект установочных мер2) | 1 компл. | В зависимости от модификации глубиномера |
| Футляр | 1 | |
| Инструмент | ||
| Ключ | 1 | |
| Документация | ||
| ГМ.000 РЭ «Глубиномер микрометрический ГМ. Руководство по эксплуатации» | 1 | |
Лист № 3 Всего листов 3
1) В комплект входят стержни с номинальными значениями длины: для ГМ25 - 1 шт. (25 мм), ГМ50 - 2 шт. (25, 50 мм), ГМ75 - 3 шт. (25, 50, 75 мм), ГМ100 - 4 шт. (25, 50, 75, 100 мм), ГМ150 - 6 шт. (25, 50, 75, 100, 125, 150 мм).
2) В комплект входят меры с номинальными значениями длины: для ГМ50 - 1 шт. (25 мм), ГМ75 - 2 шт. (25, 50 мм), ГМ100 - 2 шт. (25, 75 мм), ГМ150 - 3 шт. (25, 75, 125 мм).
осуществляется в соответствии с МИ 2018-89 «ГСИ. Глубиномеры микрометрические. Методика поверки».
Перечень эталонов:
- концевые меры 4НО21 ГОСТ 9038-90;
- концевые меры 4НО3 ГОСТ 9038-90.
ГМ.000 РЭ «Глубиномер микрометрический ГМ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к глубиномерам микрометрическим ГМ
ГОСТ 7470-92 «Глубиномеры микрометрические. Технические условия».
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
Глубиномеры микрометрические ГМ применяются в машиностроении, приборостроении и других областях промышленности при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 1639 |
| Поверителей | 113 |
| Актуальность данных | 17.09.2024 |
