Блоки нормирующего преобразователя температуры НПТ11-С, 60454-15

Назначение

Блоки нормирующего преобразователя температуры НПТ11-С (в дальнейшем блоки НПТ11-С) предназначены для измерительных преобразований принимаемых по 6 входам сигналов сопротивления от термопреобразователей сопротивления (ТС), подключенных по трёхпроводной схеме, в цифровой код и выдачи информационных сигналов в цифровой форме по интерфейсу RS-485.

Описание

Блоки НПТ11-С относятся к агрегатированным устройствам, применяемым в составе комплексов технико-программных средств повышенной надёжности (Госреестр № 53874-13).

Блоки НПТ11-С характеризуются повышенной безопасностью и надёжностью функционирования:

-    повышение безотказности достигается использованием резервирования основных технологических узлов блока;

-    повышение ремонтопригодности достигается использованием развитых средств самодиагностики блоков и использованием автоматизированных стендов проверки аналоговых блоков.

Блоки нормирующего преобразователя температуры НПТ11-С предназначены для приема и преобразования сигналов термопреобразователей сопротивления (ТС) сопротивлением от 1 до 300 Ом.

Они обеспечивают:

•    прием сигналов от ТС по шести гальванически изолированным каналам;

•    подключение ТС по трёхпроводной схеме;

•    питание ТС током 1 мА по каждому входу;

•    преобразование сигналов от ТС в цифровой сигнал;

•    линейную зависимость выходного сигнала от сопротивления ТС;

•    выдачу цифровых значений сигналов.

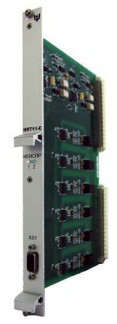

Фотография общего вида блока НПТ11-С приведена на рисунке 1.

Рисунок 1 - Фотография общего вида блока НПТ11-С

Программное обеспечение

Программное обеспечение (ПО) блоков НПТ 11-С подразделяется на две группы -резидентное программное обеспечение (РПО), устанавливаемое в функциональные блоки, и внешнее ПО, устанавливаемое на стендовое оборудование.

РПО устанавливается в энергонезависимую память в производственном цикле на заводе-изготовителе. РПО не может быть модифицировано в составе блока. Модификация программного обеспечения может быть выполнена только авторизованным пользователем с помощью стендового оборудования и специального ПО, защищенного паролем.

Метрологические характеристики блоков нормированы с учетом РПО. Внешнее ПО не влияет на метрологические характеристики блоков.

Таблица 1 - Идентификационные данные РПО

Технические характеристики

Диапазон входных аналоговых сигналов от термопреобразователей сопротивления со стандартными номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009: от 1 до 300 Ом.

Разрядность аналого-цифрового преобразователя: 15 бит

Пределы допускаемой основной приведенной погрешности (у) блока НПТ11-С в процентах от диапазона измерений - ±0,1.

Пределы допускаемой дополнительной приведённой погрешности (уднп), вызванной изменением напряжения питания относительно номинального на ± 5% - ±0,5у.

Пределы допускаемой дополнительной приведённой погрешности (уд), вызванной изменением температуры окружающего воздуха от плюс 5 до плюс 60 °С -±0,5у на каждые 10 °С.

Пределы допускаемой дополнительной приведённой погрешности (удв) при верхнем значении относительной влажности окружающего воздуха (90%) и температуре 30 °С - ±0,5у.

Питание блока НПТ11-С осуществляется от стабилизированных источников питания плюс (5,7 ± 0,285) В и плюс (12 ± 0,6) В.

Мощность, потребляемая блоком НПТ11-С от источников питания: плюс 5,7 В - не более 1 Вт; плюс 12 В - не более 1 Вт.

Габаритные размеры блока НПТ11-С - 262*186*20 мм.

Масса блока НПТ11-С не более 0,25 кг.

Рабочие условия применения:

-    температура окружающей среды    от 5 до 60 °С

-    относительная влажность    от 40 до 90 % без конденсации;

-    атмосферное давление    от 84 до 106,7 кПа;

-    параметры вибрации    от 0,5 до 25 Гц;

амплитуда смещения не более 0,1 мм;

-    сейсмостойкость при землетрясении интенсивностью 8 баллов по шкале MSK-64 и уровне установки над нулевой отметкой до 24 м по ГОСТ 29075-91.

Знак утверждения типа

Знак утверждения типа наносится автоматизированным (машинным) способом на титульные листы руководств по эксплуатации и паспортов блоков НПТ11-С.

Комплектность

В комплект поставки входят:

-    блок НПТ11-С — в соответствии со спецификацией заказа, техническим заданием;

-    комплект технической документации в бумажном и/или электронном виде в соответствии с договором;

-методика поверки ПЮИЖ 3.080.056 ПМ1;

-    стенды проверки блоков - в соответствии со спецификацией заказа, техническим заданием.

Поверка

осуществляется по документу ПЮИЖ 3.080.056 ПМ1 «Блоки нормирующего преобразователя температуры НПТ11-С. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.10.2014.

Перечень основных средств поверки:

-    стенд проверки аналоговых блоков СПАБ-С ПЮИЖ 3.051.012, в состав которого включен эталон:

-    калибратор-измеритель унифицированных сигналов ИКСУ-260, пределы допускаемой основной абсолютной погрешности:

в режиме воспроизведения сопротивления постоянному току в диапазоне от 0 до 180 Ом, Д=±0,015 Ом, в диапазоне от 180 до 320 Ом, Д= ± 0,025 Ом.

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации блока нормирующего преобразователя температуры НПТ11-С ПЮИЖ 3.080.056 РЭ.

Нормативные и технические документы, устанавливающие требования к блокам нормирующего преобразователя температуры НПТ11-С

ГОСТ 29075-91    Системы ядерного приборостроения для атомных

станций. Общие требования ОТТ 08042462    Приборы и средства автоматизации для атомных

станций. Общие технические требования ТУ 4024-010-00226939-2004    Блоки КТПС-ПН. Технические условия

Рекомендации к применению

-осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
