Мультиметры цифровые серии VA1 модификаций VA-MM38, VA-MM42, VA-MM42R, VA-MM42RP, VA-MM55, VA-MM15, VA-MM16, VA-MM17, далее мультиметры, предназначены для измерения постоянного и переменного напряжения и тока, электрического сопротивления, емкости, частоты логического и аналитического сигналов, коэффициента заполнения (скважности), температуры, проверки p-n переходов (диодов) и целостности цепи (прозвонки).
| Номер в госреестре | 60456-15 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | VA1 мод. VA-MM38, VA-MM42, VA-MM42R, VA-MM42RP, VA-MM55, VA-MM15, VA-MM16, VA-MM17 |
| Изготовитель | "Shanghai Yihua V&A Instrument Co., Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 12.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

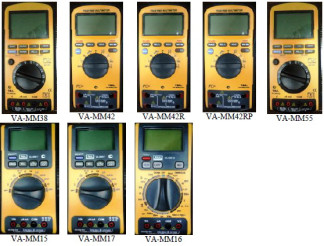

Мультиметры цифровые серии VA1 модификаций VA-MM38, VA-MM42, VA-MM42R, VA-MM42RP, VA-MM55, VA-MM15, VA-MM16, VA-MM17, далее мультиметры, предназначены для измерения постоянного и переменного напряжения и тока, электрического сопротивления, емкости, частоты логического и аналитического сигналов, коэффициента заполнения (скважности), температуры, проверки p-n переходов (диодов) и целостности цепи (прозвонки).
Мультиметры представляют собой компактные портативные многофункциональные измерительные приборы в ударопрочном исполнении, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Выбор режима работы и диапазонов осуществляется центральным переключателем. Функциональные клавиши служат для выбора специальных функций, а также для активизации дополнительных режимов измерения. Измеренные значения отображаются на жидкокристаллическом дисплее.
Отличие модификаций мультиметров цифровых серии VA1 заключается в различных функциональных возможностях и технических характеристиках.
Метрологические характеристики приведены в таблицах 1-8. Таблица 1 - Режим измерения напряжение постоянного тока
|
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
|
50 мВ |
0,001 мВ |
±(0,03%xUx+10xn) мВ |
|
|
500 мВ |
0,01 мВ |
+(0,03%xUx+6xn) мВ |
|
|
\Т Д Л/ГА/ПО |
5 В |
0,0001 В |
+(0,03%xUx+6xn) В |
|
VA-MMj8 |
50 В |
0,001 В |
+(0,03%xUx+6xn) В |
|
500 В |
0,01 В |
+(0,03%xUx+6xn) В |
|
|
1000 В |
0,1 В |
±(0,03%xUx+6xn) В |
|
|
660 мВ |
0,1 мВ |
+(0,5%xUx+5xn) мВ |
|
|
6,6 В |
0,001 В |
+(0,8%xUx+5xn)B |
|
|
VA-MM42 |
66 В |
0,01 В |
+(0,8%xUx+5xn)B |
|
660 В |
0,1 В |
+(0,8%xUx+5xn) В |
|
|
1000 В |
1 В |
±(l,0%xUx+2xn) В |
|
|
660 мВ |
0,1 мВ |
+(0,5%xUx+5xn) мВ |
|
|
6,6 В |
0,001 В |
+(0,8%xUx+5xn) В |
|
|
VA-MM42R |
66 В |
0,01 В |
+(0,8%xUx+5xn) В |
|
660 В |
0,1 В |
+(0,8%xUx+5xn) В |
|
|
1000 В |
1 В |
±(1,0% xUx+2 хп) В |
|
|
660 мВ |
0,1 мВ |
+(0,5%xUx+5xn) мВ |
|
|
6,6 В |
0,001 В |
+(0,8%xUx+5xn) В |
|
|
VA-MM42RP |
66 В |
0,01 В |
+(0,8%xUx+5xn) В |
|
660 В |
0,1 В |
+(0,8%xUx+5xn)B |
|
|
1000 В |
1 В |
±(1,0% xUx+2 хп) В |
|
|
200 мВ |
0,01 мВ |
+(0,05%xUx+10xn) мВ |
|
|
2 В |
0,0001 В |
+(0,05%xUx+10xn)B |
|
|
VA-MM55 |
20 В |
0,001 В |
+(0,05%xUx+10xn) В |
|
200 В |
0,01 В |
+(0,05%xUx+10xn) В |
|
|
1000 В |
0,1 В |
±(0,05%xUx+10xn) В |
|
|
400 мВ |
0,1 мВ |
+(l,0%>xUx+10xn) мВ |
|
|
4 В |
0,001 В |
+(0,5%xUx+3 хп) В |
|
|
VA-MM15 |
40 В |
0,01 В |
+(0,5%xUx+3 хп) В |
|
400 В |
0,1 В |
+(0,5%xUx+3 хп) В |
|
|
1000 В |
1 В |
±(0,5%xUx+3 хп) В |
|
|
200 мВ |
0,1 мВ |
+(0,8%xUx+2yn) мВ |
|
|
2 В |
0,001 В |
+(0,8%xUx+2xn) В |
|
|
VA-MM16 |
20 В |
0,01 В |
+(0,8%xUx+2xn) В |
|
200 В |
0,1 В |
+(0,8%xUx+2xn) В |
|
|
1000 В |
1 В |
±(1,2%xUx+3 хп) В |
|
|
400 мВ |
0,1 мВ |
+(l,0%xUx+10xn) мВ |
|
|
4 В |
0,001 В |
+(0,5%xUx+3 хп) В |
|
|
VA-MM17 |
40 В |
0,01 В |
+(0,5%xUx+3 хп) В |
|
400 В |
0,1 В |
+(0,5%xUx+3 хп) В |
|
|
1000 В |
1 В |
+(0,5%xUx+3xn)B |
|
Модификация |
Диапазон измерений |
Диапазон частот, Гц |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
|
VA-MM38 |
2 В 20 В 200 В 1000 В |
40 - 400 |
0,0001 В 0,001 В 0,01 В 0,1 В |
+(0,5%xUx+40xn) В +(0,5%xUx+40xn) В +(0,5%xUx+40xn) В ±(0,5%xUx+40xn) В |
|
VA-MM42 |
660 мВ 6,6 В 66 В 660 В 1000 В |
40 - 400 |
0,1 мВ 0,001 В 0,01 В 0,1 В 1 В |
+(1,0% xUx+5 хп) мВ +(l,0%xUx+5xn) В +(l,0%xUx+5xn) В +(l,0%xUx+5xn) В ±(l,5%xUx+5xn) В |
|
VA-MM42R |
660 мВ 6,6 В 66 В 660 В 1000 В |
40 - 400 |
0,1 мВ 0,001 В 0,01 В 0,1 В 1 В |
+(1,0% xUx+5 хп) мВ +(l,0%xUx+5xn) В +(l,0%xUx+5xn)B +(l,0%xUx+5xn)B ±(l,5%xUx+5xn)B |
|
VA-MM42RP |
660 мВ 6,6 В 66 В 660 В 1000 В |
40 - 400 |
0,1 мВ 0,001 В 0,01 В 0,1 В 1 В |
+(1,0% xUx+5 хп) мВ +(l,0%xUx+5xn) В +(l,0%xUx+5xn) В +(l,0%xUx+5xn) В +(l,5%xUx+5xn) В |
|
VA-MM55 |
2 В 20 В 200 В 1000 В |
40 - 400 |
0,0001 В 0,001 В 0,01 В 0,1 В |
+(0,5% >;Ux+40 хп) В +(0,5% >;Ux+40 хп) В +(0,5%xUx+40xn) В ±(0,5%xUx+40xn) В |
|
VA-MM15 |
400 мВ 4 В 40 В 400 В 1000 В |
40 - 500 |
0,1 мВ 0,001 В 0,01 В 0,1 В 1 В |
±(3,0%oxUx+3 хп) мВ ±(l,0%xUx+3xn)B ±(l,0%xUx+3xn)B ±(l,0%xUx+3xn)B ±(l,0%xUx+3xn)B |
|
VA-MM16 |
200 мВ 2 В 20 В 200 В 700 В |
40 - 400 |
0,1 мВ 0,001 В 0,01 В 0,1 В 1 В |
+(1,2% xUx+3 хп) мВ +(0,8%xUx+3xn)B +(0,8%xUx+3xn)B +(0,8%xUx+3xn)B ±(l,2%xUx+5xn) В |
|
VA-MM17 |
400 мВ 4 В 40 В 400 В 1000 В |
40 - 500 |
0,1 мВ 0,001 В 0,01 В 0,1 В 1 В |
+(3,0%oxUx+3 хп) мВ +(l,0%xUx+3xn) В +(l,0%xUx+3xn)B +(l,0%xUx+3xn)B +(l,0%xUx+3xn) В |
Где Ux - измеренное значение, n - разрешение.
Таблица 3 - Режим измерения силы постоянного тока
|
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
|
VA-MM38 |
500 мкА 5000 мкА 50 мА 500 мА 5 А 10 А |
0,01 мкА 0,1 мкА 0,001 мА 0,01 мА 0,0001 А 0,001 А |
±(0,15%х1х+15 хп) мкА ±(0,15%xlx+10 хп) мкА ±(0,15%х1х+10хп) мА +(0,15%х1х+Юхп) мА +(0,5%х1х+10хп) А ±(0,5%^1Х+Юхп) А |
|
VA-MM42 |
660 мкА 6600 мкА 66 мА 600 мА 10 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
±(1,5%х1х+5хп) мкА ±(1,5%х1х+5хп) мкА ±(1,8%х1х+8хп) мА ±(1,8%х1х+8хп) мА ±(2,0%х1х+8хп) А |
|
VA-MM42R |
660 мкА 6600 мкА 66 мА 600 мА 10 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
±(1,5%х1х+5хп) мкА ±(1,5%х1х+5хп) мкА ±(1,8%х1х+8хп) мА +(1,8%х1х+8хп) мА ±(2,0%х1х+8хп) А |
|
VA-MM42RP |
660 мкА 6600 мкА 66 мА 600 мА 10 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
±(1,5%х1х+5хп) мкА ±(1,5%х1х+5хп) мкА ±(1,8%х1х+8хп) мА +(1,8%х1х+8хп) мА ±(2,0%:х1х+8хп) А |
|
VA-MM55 |
200 мА 10 А |
0,01 мА 0,001 А |
±(0,2%х1х+20хп) мА ±(0,2%х1х+20хп) А |
|
VA-MM15 |
400 мкА 4000 мкА 40 мА 400 мА 4 А 10 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
± (1,5 % х1х+3 хп) мкА ± (1,5 % х1х+3 хп) мкА ± (1,5 % х1х+3 хп) мА ± (1,5 % х1х+3 хп) мА ±(2,0%х1х+5хп) А ±(2,0%х1х+5хп) А |
|
VA-MM16 |
200 мкА 2 мА 20 мА 200 мА 10 А |
0,1 мкА 0,001 мА 0,01 мА 0,1 мА 0,01 А |
±(0,8%х1х+3хп) мкА ±(0,8%х1х+3хп) мА ±(0,8%х1х+3хп) мА +(1,5%х1х+2хп) мА ±(2,0%х1х+5*п) А |
|
VA-MM17 |
400 мкА 4000 мкА 40 мА 400 мА 4 А 10 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
± (1,5 % х1х+3 хп) мк А ± (1,5 % х1х+3 хп) мк А ± (1,5 % х1х+3 хп) мА ± (1,5 % х1х+3 хп) мА ±(2,0%х1х+5хп) А ±(2,0%х1х+5хп) А |
Где Ix - измеренное значение, n - разрешение.
Таблица 4 - Режим измерения силы переменного тока
|
Модификация |
Диапазон измерений |
Диапазон частот, Гц |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
|
VA-MM38 |
500 мкА 5000 мкА 50 мА 500 мА 5 А 10 А |
40 - 20000 |
0,01 мкА 0,1 мкА 0,001 мА 0,01 мА 0,0001 А 0,001 А |
±(0,75%х1х+20хп) мкА ±(0,75%х1х+20хп) мкА ±(0,75%х1х+20хп) мА +(0,75%х1х+20хп) мА +(0,75%х1х+20хп) А ±(1,0%х1х+10хп) А |
|
VA-MM42 |
660 мкА 6600 мкА 66 мА 600 мА 10 А |
- |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
±( 1,0% х1х+3 хп) мкА ±( 1,0% х1х+3 хп) мкА ±(1,5%х1х+3хп) мА +(1,5%х1х+3хп) мА ±(1,8%х1х+5хп) А |
|
VA-MM42R |
660 мкА 6600 мкА 66 мА 600 мА 10 А |
- |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
±( 1,0% х1х+3 хп) мкА ±( 1,0% х1х+3 хп) мкА ± (1,5 % х1х+3 хп) мА +(1,5 % х1х+3 хп) мА ±(1,8%х1х+5хп) А |
|
VA-MM42RP |
660 мкА 6600 мкА 66 мА 600 мА 10 А |
- |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
±( 1,0% х1х+3 хп) мкА ±( 1,0% х1х+3 хп) мкА ± (1,5 % х1х+3 хп) мА +(1,5 % х1х+3 хп) мА ±(1,8%х1х+5хп) А |
|
VA-MM55 |
200 мА 10 А |
- |
0,01 мА 0,001 А |
±(1,0%х1х+30хп) мА ±(1,0%х1х+30хп) А |
|
VA-MM15 |
400 мкА 4000 мкА 40 мА 400 мА 4 А 10 А |
40 - 200 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
±(1,8%х1х+5хп) мкА ±(1,8%х1х+5хп) мкА ±(1,8%х1х+5хп) мА ±(1,8%х1х+5хп) мА ±(3,0%х1х+8хп) А ±(3,0%х1х+8хп) А |
|
VA-MM16 |
200 мкА 2 мА 20 мА 200 мА 10 А |
40 - 400 |
0,1 мкА 0,001 мА 0,01 мА 0,1 мА 0,01 А |
±(2,0%х1х+3 хп) мкА ±(1,0%х1х+3хп) мА ±(1,0%х1х+3хп) мА +(1,8%х1х+3хп) мА ±(3,0%х1х+5^п) А |
|
VA-MM17 |
400 мкА 4000 мкА 40 мА 400 мА 4 А 10 А |
40 - 200 |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,001 А 0,01 А |
±(1,8% х1х+5 хп) мкА ±(1,8% х1х+5 хп) мк А ±(1,8%>х1х+5хп) мА ±(1,8%х1х+5хп) мА ±(3,0%х1х+8хп) мА ±(3,0%х1х+8хп) мА |
Где Ix - измеренное значение, n - разрешение.
Таблица 5 - Режим измерения электрического сопротивления
|
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
|
VA-MM38 |
500 Ом 5 кОм 50 кОм 500 кОм 5 МОм 50 МОм |
0,01 Ом 0,0001 кОм 0,001 кОм 0,01 кОм 0,0001 МОм 0,001 МОм |
±(0,l%xRx+10xn) Ом ±(0,l%xRx+5xn) кОм ±(0,l%xRx+5xn) кОм ±(0,l%xRx+5xn) кОм ±(0,l%xRx+10xn) МОм ±(0,5%xRx+10xn) МОм |
|
VA-MM42 |
660 Ом 6.6 кОм 66 кОм 660 кОм 6.6 МОм 66 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(l,2%xRx+2xn) Ом ±(l,2%xRx+2xn) кОм ±(l,2%xRx+2xn) кОм ±(l,2%xRx+2yn) кОм ±(l,2%yRx+2xn) МОм ±(2,0%xRx+5xn) МОм |
|
VA-MM42R |
660 Ом 6.6 кОм 66 кОм 660 кОм 6.6 МОм 66 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(l,2%xRx+2xn) Ом ±(l,2%xRx+2xn) кОм ±(l,2%xRx+2xn) кОм +(l,2%xRx+2xn) кОм ±(l,2%xRx+2xn) МОм ±(2,0%xRx+5xn) МОм |
|
VA-MM42RP |
660 Ом 6.6 кОм 66 кОм 660 кОм 6.6 МОм 66 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(l,2%xRx+2xn) Ом ±(l,2%xRx+2xn) кОм ±(l,2%xRx+2xn) кОм +(l,2%xRx+2xn) кОм ±(l,2%xRx+2xn) МОм ±(2,0%xRx+5xn) МОм |
|
VA-MM55 |
200 Ом 2 кОм 20 кОм 200 кОм 2 МОм 20 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,5%xRx+10xn) Ом ±(0,5%xRx+10xn) кОм ±(0,5%xRx+10xn) кОм ±(0,5%xRx+10xn) кОм ±(0,5%xRx+10xn) МОм ±(0,5%xRx+10xn) МОм |
|
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
|
400 Ом |
0,1 Ом |
±(0,5%xRx+3xn) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,5%xRx+2хп) кОм |
|
|
VA-MM15 |
40 кОм |
0,01 кОм |
±(0,5%xRx+2xn) кОм |
|
400 кОм |
0,1 кОм |
±(0,5%xRx+2xn) кОм |
|
|
4 МОм |
0,001 МОм |
+(0,5%xRx+2xn) МОм |
|
|
40 МОм |
0,01 МОм |
±(l,5%xRx+3xn) МОм |
|
|
200 Ом |
0,1 Ом |
±(0,8%XRx+3Xn) Ом |
|
|
2 кОм |
0,001 кОм |
±(0,8%) х Rx +2хп) кОм |
|
|
20 кОм |
0,01 кОм |
±(0,8%) х Rx +2хп) кОм |
|
|
VA-MM16 |
200 кОм |
0,1 кОм |
±(0,8% х Rx +2хп) кОм |
|
2 МОм |
0,001 МОм |
±(0,8%х Rx +2хп) МОм |
|
|
20 МОм 200 МОм |
0,01 МОм 0,1 МОм |
±(1,0% xRx+2 хп) МОм ±(5,0%xRx+ Юхп) МОм |
|
|
400 Ом |
0,1 Ом |
±(0,5%xRx+3xn) Ом |
|
|
4 кОм |
0,001 кОм |
±(0,5%xRx+2xn) кОм |
|
|
VA-MM17 |
40 кОм |
0,01 кОм |
±(0,5%xRx+2xn) кОм |
|
400 кОм |
0,1 кОм |
±(0,5%xRx+2xn) кОм |
|
|
4 МОм |
0,001 МОм |
+(0,5%xRx+2xn) МОм |
|
|
40 МОм |
0,01 МОм |
±(l,5%xRx+3xn) МОм |
Где Rx - измеренное значение, n - разрешение.
Таблица 6 - Режим измерения температуры
Пределы допускаемой основной абсолютной погрешности
Диапазон
измерений
Модификация
Разрешение (n)
±(5,0%xtx+4xn) °С ±(3,0%х tx +3 хп) °С ±(3,0%х tx +3 хп) °С ±2,0% °С
-55 0С 0 0С 400 0С 1000 0С
0,1 0С 0,1 0С 0,1 0С 1 0С
VA-MM42
±(5,0%xtx+4xn) °С ±(3,0%х tx +3 хп) °С ±(3,0%х tx +3 хп) °С +2,0% °С
-55 0С 0 0С 400 0С 1000 0С
0,1 0С 0,1 0С 0,1 0С 1 0С
VA-MM42R
±(5,0%>;tx ±(3,0%х tx +3 ±(3,0%х tx +3 хп) °С +2,0% °С
-55 0С 0 0С 400 0С 1000 0С
0,1 0С 0,1 0С 0,1 0С 1 0С
VA-MM42RP
-200 0С -1000С 13000С
0,1 0С 0,1 0С 0,1 0С
±(1,0% xtx+10 хп) °С ±(0,5%xtx+10xn) °С ±(0,5%)xtx+10xn) °С
VA-MM55
-55 0С 0 0С 400 0С 1000 0С
0,1 0С 0,1 0С 0,1 0С 1 0С
±(9,0%xt-±(9,0%xt; ±(2,0%xtx+3xn) °С ±(2,0%xtx) °С
0С
0С
VA-MM17
Где tx - измеренное значение, n - разрешение.
|
Модификация |
Диапазон измерений |
Разрешение (n) |
Пределы допускаемой основной абсолютной погрешности |
|
VA-MM38 |
50 нФ 500 нФ 5 мкФ 50 мкФ 500 мкФ 5000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
±( 1,0% хСх+5 хп) нФ ±( 1,0% хСх+5 хп) нФ ±(1,0%хСх+5хп) мкФ ±(1,0%хСх+5хп) мкФ ±(2,0%хСх+5хп мкФ) ±(2,0%хСх+5хп) мкФ |
|
VA-MM42 |
6.6 нФ 66 нФ 660 нФ 6.6 мкФ 66 мкФ 660 мкФ 6.6 мФ 66 мФ |
0,001 нФ 0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 0,001 мФ 0,01 мФ |
+(5,0%хСх+5хп) нФ +(3,0%xCx+3xn) нФ ±(3,0%xCx+3xn) нФ ±(3,0%xCx+3xn) мкФ ±(5,0%хСх+Зхп) мкФ ±(5,0%хСх+Зхп) мкФ +(5,0%хСх+Зхп) мФ +(30%хСх) мФ |
|
VA-MM42R |
6.6 нФ 66 нФ 660 нФ 6.6 мкФ 66 мкФ 660 мкФ 6.6 мФ 66 мФ |
0,001 нФ 0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 0,001 мФ 0,01 мФ |
+(5,0%хСх+5хп) нФ +(3,0%xCx+3xn) нФ ±(3,0%xCx+3xn) нФ ±(3,0%xCx+3xn) мкФ ±(5,0%хСх+Зхп) мкФ ±(5,0%хСх+Зхп) мкФ +(5,0%хСх+Зхп) мФ +(30%хСх) мФ |
|
VA-MM42RP |
6.6 нФ 66 нФ 660 нФ 6.6 мкФ 66 мкФ 660 мкФ 6.6 мФ 66 мФ |
0,001 нФ 0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 0,001 мФ 0,01 мФ |
+(5,0%хСх+5хп) нФ +(3,0%xCx+3xn) нФ ±(3,0%xCx+3xn) нФ ±(3,0%xCx+3xn) мкФ ±(5,0%хСх+Зхп) мкФ ±(5,0%хСх+Зхп) мкФ +(5,0%хСх+Зхп) мФ ±(30%хСх) мФ |
|
VA-MM55 |
20 нФ 200 нФ 2 мкФ 20 мкФ 200 мкФ 1000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
±(1,5%хСх+20хп) нФ ±(1,5%хСх+20хп) нФ ±(1,5%хСх+20хп) мкФ ±(1,5%хСх+20хп) мкФ ±(2,0%хСх+20хп мкФ ±(2,0%хСх+20хп) мкФ |
|
VA-MM15 |
50 нФ 500 нФ 5 мкФ 50 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(3,0%хСх+10хп) нФ ±(3,0%хСх+5хп) нФ ±(3,0%хСх+5хп) мкФ ±(3,0%хСх+5хп) мкФ +(3,0%хСх+5хп) мкФ |
|
VA-MM17 |
50 нФ 500 нФ 5 мкФ 50 мкФ 100 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ |
±(3,0%хСх+10хп) нФ ±(3,0%хСх+5хп) нФ ±(3,0%хСх+5хп) мкФ ±(3,0%хСх+5хп) мкФ ±(3,0%хСх+5хп) мкФ |
Пределы допускаемой основной абсолютной _погрешности_
Диапазон
измерений
Модификация
Разрешение (n)
±(0,006%xFx+4xn) Гц ±(0,006%xFx+4xn) МГц
5 Гц 1 МГц
0,001 Гц 0,001 МГц
VA-MM38
66 Гц 660 Гц
6.6 кГц 66 кГц 660 кГц
6.6 МГц 66 МГц
0,001 Гц 0,01 Гц 0,001 кГц 0,01 кГц 0,1 кГц 0,001 МГц 0,01 МГц
VA-MM42
t(0,1 % xFx+3 хп) МГ ц b(0,l%xFx+3 хп) МГц
±(0, 1%xFx+3 хп) Гц ±(0, 1%xFx+3 хп) Гц ±(0,l%xFx+3xn) кГц ±(0,l%xFx+3xn) кГц ±(0,l%xFx+3xn) кГц ±(0,1 % xFx+3 хп) МГц ±(0,1%>:FX+ 3 >;П) МГц
66 Гц 660 Гц
6.6 кГц 66 кГц 660 кГц
6.6 МГц 66 МГц
VA-MM42R
VA-MM42
66 Гц 660 Гц
6.6 кГц 66 кГц 660 кГц
6.6 МГц 66 МГц
VA-MM42RP
VA-MM42
±|0,l%xFx+3 хп) МГц ±| 0,l%xFx+3 хп) МГц
99.999 Гц
999.99 Гц 9,9999 кГц
99.999 кГц
999.99 кГц 2 МГц
0,001 Гц 0,01 Гц 0,0001 кГц 0,001 кГц 0,01 кГц 0,0001 МГц
VA-MM55
±(0,05%xFx+10xn) Гц ±(u;05%xFx +10хп) Гц ±(0,05%xFx+10xn) кГц ±(0,05%xFx+10xn) кГц ±(0.05%xFx+10xn) МГц ±(0;05%xFx+10xn) МГц
(0,1 %>;F, ±(0,1 %xF
:(0,l%xFx :(0,l%xFx :(0,1 %........
50 Гц 500 Гц 5 кГц 50 кГц 100 кГц
0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц
VA-MM17
Где Fx - измеренное значение, n - разрешение. Таблица 9 - Технические характеристики
|
Модель мультиметра |
Вес без упаковки / Вес в упаковке, кг (включая батареи) |
Г абаритные размеры без упаковки / Габаритные размеры в упаковке, мм |
|
VA-MM38 |
0,52 / 0,92 |
205*95*50 / 250*180*80 |
|
VA-MM16 |
0,3 / 0,6 |
180*85*40 / 235*165*65 |
|
VA-MM55 |
0,45 / 0,81 |
190*90*35 / 235*160*65 |
|
VA-MM15 |
0, 3 / 0,56 |
180*85*45 / 235*165*65 |
|
VA-MM17 |
0,3 / 0,57 |
180*85*45 / 235*165*65 |
|
VA-MM42 |
0,44 / 0,82 |
185*90*47 / 235*160*65 |
|
VA-MM42R |
0,44 / 0,82 |
185*90*47 / 235*160*65 |
|
VA-MM42RP |
0,44 / 0,82 |
185*90*47 / 235*160*65 |
Знак утверждения типа наносится на титульные листы эксплуатационной документации мультиметров цифровых серии VA1 модификаций VA-MM38, VA-MM42, VA-MM42R, VA-MM42RP, VA-MM55, VA-MM15, VA-MM16, VA-MM17 типографским способом.
Комплектность мультиметров цифровых серии VA1
1. Мультиметр.............................................................................................................1 шт.
2. Измерительные щупы............................................................................................1 пара
3. Измерительные провода........................................................................................2 шт.
4. Батарея................................................................................................................1 компл.
5. Паспорт..........................................................................................................1 экз.
6. Методика поверки.............................................................................1 экз.
7. Кейс для переноски ................................................................................................ 1 шт.
8. Упаковочная тара ................................................................................................... 1 шт.
осуществляется по документу ПМ 4431.021.02567136-2014 «Мультиметры цифровые серии VA1 модификаций VA-MM38, VA-MM42, VA-MM42R, VA-MM42RP, VA-MM55, VA-MM15, VA-MM16, VA-MM17». Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2014 г.
Таблица 10 - Основные средства поверки
|
Наименование средства поверки |
Основные технические характеристики |
№ в Г осреестре |
|
Калибратор -вольтметр Н4-12 |
- воспроизведение постоянного напряжения диапазон 1 нВ...1000 В; - с точностью до 0,00015 % - воспроизведение переменного напряжения диапазон 1 мкВ...1000 В (0,1 Гц...1000 кГц); - с точностью до 0,002 %; - воспроизведение силы постоянного тока диапазон 0,1 нА...30 (50) А; - с точностью до 0,002 %; - воспроизведение силы переменного тока диапазон 1 нА...30 (50) А (0,1 Гц...10 кГц). - с точностью до 0,015 %. |
37463-08 |
|
Мера многозначная электрического сопротивления Р3026/1 |
- диапазон показаний 0,1 - 105 Ом; - класс точности 0,002/1,5 • 10-6. |
56523-14 |
|
Мера многозначная электрического сопротивления Р4002 |
- номинальное сопротивление 107Ом, 106Ом, 105Ом, 104Ом; - класс точности: 0,05. |
2224-66 |
|
Калибратор АКИП - 7301 |
Измерение температуры с помощью термосопротивления: - предел РТ100; - (-200,0...850,0 С0); - разрешение 0,1%; - погрешность 0,8 С0. |
36814-08 |
|
Магазин емкостей Р5025 |
- диапазон измерений: 0,0001 - 100 мкФ; - класс точности: 0,1 и 0,5. |
5395-76 |
|
Г енератор НЧ Г3 -110 |
- диапазон частот 0,01 Гц-2 МГц (дискретно через 0,01 Гц); - основная погрешность установки частоты ±3 • 10-7 f Гц. |
5460-76 |
Методики (методы) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к мультиметрам серии VA1
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3 Техническая документация фирмы-изготовителя.
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 434 |
| Поверителей | 42 |
| Актуальность данных | 18.11.2024 |
