| Номер в госреестре | 60466-15 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | AFC-300-25 |
| Изготовитель | "Lenz Inc.", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

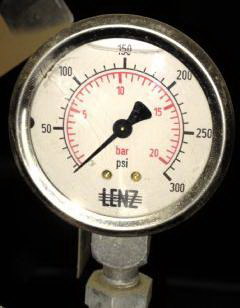

Манометры показывающие AFC-300-25 (далее по тексту - манометры) предназначены для измерений избыточного давления газов в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300, производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона).
Под воздействием давления измеряемой среды происходит деформация чувствительного элемента, конец трубки перемещается и через передаточный механизм стрелка манометра поворачивается относительно нулевой отметки циферблата на угол, пропорциональный измеряемому давлению.
Корпус манометра изготовлен из нержавеющей стали и заполнен глицерином.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений избыточного давления: - бар - psi | от 0 до 20(1) от 0 до 300 |
| Пределы допускаемой основной приведенной погрешности, % | ± 2 |
| Вариация, % | 2 |
| Диапазон температур окружающей среды, °С | от минус 40 до плюс 60 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 1 |
| Габаритные размеры, мм, не более (диаметрхширина) | 65x35 |
| Масса, кг, не более | 3 |
Примечание: (1)диапазон измерений от 0 до 20 бар равен диапазону от 0 до 2 МПа соответственно.
- манометр показывающий AFC-300-25 4 шт;
- паспорт 4 экз.
осуществляется в соответствии с МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуум-метры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр цифровой МТ210, диапазон измерений давления от минус 1 до 30 бар, ПГ: ± 0,01 %.
приведены в соответствующем разделе паспорта на манометр показывающий AFC-300-25.
Нормативные и технические документы, устанавливающие требования к манометрам показывающим AFC-300-25
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
Техническая документация «Lenz Inc.», США.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ОАО «Евраз Нижнетагильский металлургический комбинат».
