| Номер в госреестре | 60480-15 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | C |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 07.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные C (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый или цифровой измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Датчики модификаций С 16i оснащены аналого-цифровым преобразователем и являются весоизмерительными датчиками с электроникой (п. 2.1.3 по ГОСТ 8.631-2013 (OIML R 60:2000)). Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам -сжатие.

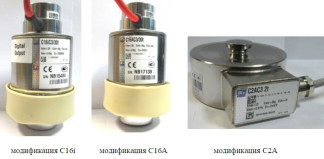

Внешний вид датчиков показан на рисунке 1.
модификация СШ модификация С16А модификация С2А
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. Датчики модификаций СШ имеют цифровой выходной сигнал.
Обозначение модификаций датчиков имеет вид:
1. С16Х1Х2Х3Х4Х5Х6Х7Х8Х9, где:
Х1 - условное обозначение типа выходного сигнала:
A - аналоговый выходной сигнал i - цифровой выходной сигнал Х2 - условное обозначение класса точности;
Х3 - условное обозначение максимального числа поверочных интервалов (nmax):
Х4 - условное обозначение максимальной нагрузки (Emax) в тоннах (t).
Опциональное исполнение:
Х5 - условное обозначение взрывозащищенного исполнения;
Х6 - условное обозначение длины кабеля;
Х7 - условное обозначение стандартного исполнения или исполнения с молниезащитой;
Х8 - условное обозначение стандартного исполнения или Y=20000;
Х9 - условное обозначение регионального исполнения.
2. С2АХ1Х2Х3Х4Х5Х6Х7, где:
Х1 - условное обозначение класса точности;
Х2 - условное обозначение максимального числа поверочных интервалов (nmax):
Х3 - условное обозначение максимальной нагрузки (Emax) в тоннах (t):
Х4 - условное обозначение взрывозащищенного исполнения;
Х5 - условное обозначение длины кабеля;
Х6 - условное обозначение степени защиты, обеспечиваемой оболочкой - IP69K Х7 - условное обозначение регионального исполнения.
Метрологические и технические характеристики датчиков приведены в таблицах 1 - 3.
Таблица 1 - Метрологические и технические характеристики датчиков модификаций С16АХ2Х3Х4Х5Х6Х7Х8Х9_
| Характеристика | Значение | |||
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | D1 | C3 | C4 | C5 |
| Максимальное число поверочных интервалов (nmax) | 1000 | 3000 | 4000 | 5000 |
| Максимальная нагрузка (Emax), т | 20; 30; 40; 60; 100; 200;400 | 20; 30; 40; 60; 100; 200; 400 | 20; 30; 40; 60; 100 | |
| Минимальный поверочный интервал (Vmin) | Emax / 5000 | Emax / 12000 | Emax / 12000 | |
| Минимальный поверочный интервал (Vmin) 1) | Emax / 20000 | |||
| Минимальная статическая нагрузка (Emin), % от Emax | 0 | |||
| Предел допустимой нагрузки (Ejim), % от Emax | 150 | |||
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 | |||
| Входное сопротивление, Ом | 700 | |||
| Выходное сопротивление, Ом | 706 | |||
| Выходной сигнал, мВ/В | 2 | |||
| Предельные значения температуры, °С | от -50 до +50 | |||
| Классификация по влажности | CH | |||
| Примечания 1 Опция доступная для модификаций с максимальной нагрузкой до 100 т включительно. Значение величины vmin наносится на маркировочную табличку. | ||||
| Характеристика | Значение | ||||||
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | D1 | C3 | C4 | C6 | |||
| Максимальное число поверочных интервалов (nmax) | 1000 | 3000 | 4000 | 6000 | |||
| Максимальная нагрузка (Emax), т | 20; 30; 40; 60 | 20; 30; 40 | 60 | 20; 30; 40 | 60 | 20; 30; 40 | 60 |
| Минимальный поверочный интервал (Vmin) | Emax / 5000 | Emax / 10000 | Emax / 12000 | Emax / 10000 | Emax / 12000 | Emax / 10000 | Emax / 12000 |
| Минимальный поверочный интервал (Vmin) 1) | Emax / 200001) | ||||||
| Минимальная статическая нагрузка C^minX % от Emax | 0 | ||||||
| Предел допустимой нагрузки (Ejim), % от Emax | 150 | ||||||
| Доля от пределов допускаемой погрешности весов (pLC) | 0,8 | ||||||
| Предельные значения температуры, °С | от -50 до +50 | ||||||
| Классификация по влажности | CH | ||||||
| Примечания 1 Опция доступная для всех модификаций СШХ2Х3Х4Х5Х6Х7Х8Х9. Значение величины Vmin наносится на маркировочную табличку. | |||||||
Таблица 3 - Метрологические и технические характеристики датчиков модификаций С2АХ1Х2Х3Х4Х5Х6Х7._
| Характеристика | Значение | ||||
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | D1 | C3 | C3 | C4 | C6 |
| Максимальное число поверочных интервалов (nmax) | 1000 | 3000 | 3000 | 4000 | 6000 |
| Максимальная нагрузка (Emax), т | 1; 2; 5; 10 | ||||
| Минимальный поверочный интервал (vmin) | E / ^max' 3500 | E / ^max' 10000 | E / ^max' 10000 | E / ^max' 10000 | E / ^max' 10000 |
| Невозврат выходного сигнала при возврате к минимальной нагрузке, выраженный через относительный параметр Z | 1000 | 3000 | 6000 | 4000 | 6000 |
| Минимальная статическая нагрузка (Emin), % от Emax | 0 | ||||
| Предел допустимой нагрузки (Ejim), % от Emax | 150 | ||||
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 | ||||
| Входное сопротивление, Ом | от 400 до 430 | ||||
| Выходное сопротивление, Ом | 356 | ||||
| Выходной сигнал, мВ/В | 2 | ||||
| Предельные значения температуры, °С | от -30 до +50 | ||||
| Классификация по влажности | CH | ||||
Таблица 4 - Габаритные размеры датчиков модификаций С16Х] Х2Х3Х4Х5Х6Х7Х8Х9
| Emax, т | Габаритные размеры, не более, мм: | |
| высота | диаметр | |
| 20, 30, 40 | 150 | 76,1 |
| 60 | 210 | 76,1 |
| 100, 200 | 260 | 95 |
| 400 | 260 | 154 |
Таблица 5 - Габаритные размеры датчиков модификаций С2АХ1Х2Х3Х4Х5Х6Х7
| Emax, т | Габаритные размеры, не более, мм: | |
| высота | диаметр | |
| 1; 2; 5 | 48 | 90 |
| 10 | 53 | 90 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Датчик.......................................
1 шт. 1 экз.
Руководство по эксплуатации
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 от
0.01.% до 0,15 %.
«Датчики весоизмерительные тензорезисторные C. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным C
1. ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
- в составе весов и весоизмерительных устройств при осуществлении торговли, выполнении государственных учетных операций.
