| Номер в госреестре | 60484-15 |
| Наименование СИ | ГНСС-приемники спутниковые геодезические многочастотные |
| Обозначение типа СИ | ТРИУМФ-ЛС |
| Изготовитель | ООО "Джавад Джи Эн Эс Эс", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 12.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ГНСС-приемники спутниковые геодезические многочастотные ТРИУМФ-ЛС (далее -приемники) предназначены для определения координат и геодезических измерений относительного местоположения объектов.
Конструктивно приемник выполнен в моноблочном корпусе из прочного магниевого сплава. Приемник оснащен сенсорным экраном, но для удобства на главной панели приемника располагаются два типа кнопок:
первый тип - основные кнопки действия, расположенные слева и справа;
второй тип - дополнительные кнопки для быстрого перехода в основные экраны, они расположены в верхней и в нижней части панели, дополнительно, в нижней части имеются настраиваемые кнопки, которые предназначены для самостоятельных настроек самими пользователями.
В левой и в правой частях корпуса приемника предусмотрены разъемы для подключения внешних устройств. Для связи с внешними устройствами приемники оборудованы последовательным портом RS232, портом Ethernet, портом для подключения источника внешнего питания, портом для подключения наушников, портом для подключения USB-носителя и портом для подключения приемника к персональному компьютеру. Электропитание осуществляется от литиево-ионной батареи или внешнего источника питания.
Встроенная антенна, оснащенная малошумящим усилителем (LNA), и радиочастотное устройство приемника соединены коаксиальным кабелем. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по различным каналам. Процессор приемника контролирует процесс отслеживания сигнала.
Многосистемность приемника подразумевает возможность одновременного использования спутников ГЛОНАСС, GPS, Galileo, Beidou и Compass. Использование большего числа спутников способствует повышению точности измерения координат, увеличению производительности и снижению стоимости измерительных работ.
Способность работать с тремя частотами и прием сигналов спутниковых радионавигационных систем - эти возможности приемника в совокупности позволяют существенно сократить время получения фиксированного решения в режиме “кинематики реального времени”, широко используемом для получения высокоточных данных. Множество прочих возможностей приемника, включая методы подавления многолучевости и подавления внутриполосных помех, позволяют устойчиво принимать слабые сигналы.

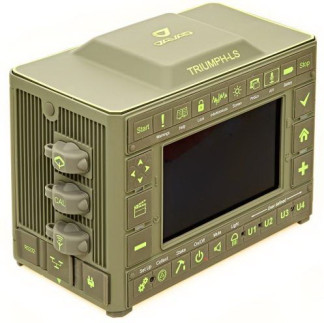

Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.
| Место пломбировки от несанкционированного доступа | ||
| Место нанесения знака утверждения типа | ||
Приемники поставляются со встроенным программным обеспечением (далее ПО) «TRIUMPH-ЛС firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется программа: «J-FIELD RU EDITION». В комплекте с приемниками поставляется также одна из программ постобработки: «JUSTIN RU EDITION» или «GIODIS RU EDITION». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | TRIUMPH-LS firmware | J-FIELD EDITION | JUSTIN RU EDITION | GIODIS RU EDITION |
| Номер версии (идентификационный номер) ПО | 3.6.0 и выше | 1.10.3 и выше | 2.107.142.31 и выше | 1.5.13.02 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | |||
| Алгоритм вычисления идентификатора ПО | - | |||
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики приемников приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Частотный диапазон | 864 канала GPS/ГЛОНАСС/GALILEO/BeiDo u, код и фаза несущей на частотах L1, L2, L5 и в частотных диапазонах F1, F2 |
| Режимы «Статика» и «Быстрая статика» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте (диапазон длин базисов, км: от 0,07 до 30) | ± 3(3 + 5 10-7D) ± 3(5 + 5 10-7d) Здесь и далее D - измеренная длина базиса в мм |
| Режим «Кинематика с постобработкой» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте (диапазон длин базисов, км: от 0,07 до 30) | ± 3- (10 + 1,010"6D) ± 3- (15 + 1,510-6d) |
| Наименование характеристики | Значение характеристики |
| Режим «Кинематика в реальном времени (RTK)» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте (диапазон длин базисов, км: от 0,07 до 30) | ± 3- (10 + 1,010"6D) ± 3- (15 + 1,510-6d) |
| Напряжение питания постоянного тока, В: -внутренний источник (Li-Ion аккумулятор) - внешний источник | 7,4 от 10 до 30 |
| Габаритные размеры (длинах ширинах высота), мм, не более | 183 х 106 х 124 |
| Масса, кг, не более | 2,1 |
| Диапазон рабочих температур, °С | от минус 35 до 55 |
наносится в виде наклейки на нижнюю панель приемника и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3. Таблица 3
| Наименование | Количество, шт. |
| 1 ГНСС-приемник спутниковый геодезический многочастотный ТРИУМФ-ЛС | 1 шт. |
| 2 Микро SD карта памяти, 8 GB | 1 шт. |
| 3 Источник электропитания - преобразователь переменного напряжения 220 В в 12 В постоянного напряжения, 60 Вт | 1 шт. |
| 4 Кабель электропитания для источника электропитания | 1 шт. |
| 5 Адаптер типа <ЕВРО> для кабеля электропитания | 1 шт. |
| 6 Кабель электропитания для приемника с разъемами типа ODU-5/SAE | 1 шт. |
| 7 Кабель электропитания приемника с адаптером | 1 шт. |
| 8 Монопод со шкалой | 1 шт. |
| 9 Адаптер для крепления на стандартном штативе (1/4-20 на 5/8-11) | 1 шт. |
| 10 Пинцет для установки микро SD карты и микро SIM карты | 1 шт. |
| 11 Сумка транспортировочная | 1 шт. |
| 12 USB кабель (А на микро B), 1 м | 1 шт. |
| 13 Внешняя УВЧ антенна 400 - 470 МГц, 2.5 дБ с соединителем типа SMA | 1 шт. |
| 14 Стилус | 1 шт. (по заказу) |
| 15 Штатив геодезический | 1 шт. (по заказу) |
| 16 Трегер | 1 шт. (по заказу) |
| 17 Веха геодезическая | 1 шт. (по заказу) |
| 18 Внешний радиомодем HPT435BT, HPT404BT, HPT401BT, JLink 3G | 1 шт. (по заказу) |
| 19 GNSS-антенна внешняя типа RingAnt-G3T, RingAnt-G5T, RingAnt-DM, GrAnt-G3T, GrAnt-G5T,TriAnt, Choke Ring | 1 шт. (по заказу) |
| 20 Кабель антенный 3, 5, 10 или 30 метров | 1 шт. (по заказу) |
| 21 Программное обеспечение JUSTIN LINK RU (на компакт-диске) | 1 шт. |
| 22 Программное обеспечение JUSTIN RU или GIODIS RU (на компакт-диске) | 1 шт. (по заказу) |
| Наименование | Количество, шт. |
| 23 Программа J-FIELD RU (предустановленна) | 1 шт. |
| 24 Руководство по эксплуатации ДРША. 464345.008.РЭ (на компакт-диске) | 1 шт. |
| 25 Паспорт | 1 шт. |
осуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Основные средства поверки:
- эталонные базисы длины 2-го разряда по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ± 210-6D мм, где D - длина базиса в миллиметрах;
- рабочий эталон - тахеометр электронный ТDA5005, рег. № 19547-05, пределы допускаемой абсолютной погрешности измерений угла ± 0,3", пределы допускаемой абсолютной погрешности измерений расстояний ± 0,3 мм.
ГНСС - приемник спутниковый геодезический многочастотный ТРИУМФ-ЛС. Руководство по эксплуатации ДРША. 464345.008.РЭ.
Нормативные и технические документы, устанавливающие требования к ГНСС-приемникам спутниковым геодезическим многочастотным ТРИУМФ-ЛС
1 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
3 ГНСС-приемник спутниковый геодезический многочастотный ТРИУМФ-ЛС. Технические условия ДРША. 464345.008ТУ
Осуществление геодезической и картографической деятельности (в соответствии с пунктами 2.2 и 5 приложения № 2 приказа Министерства экономического развития РФ от 23 июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»).
