| Номер в госреестре | 60487-15 |
| Наименование СИ | Трансформаторы тока электронные оптические |
| Обозначение типа СИ | ТТЭО |
| Изготовитель | ЗАО "ПРОФОТЕК", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 16.04.2020 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока электронные оптические типа ТТЭО (далее по тексту -трансформаторы) предназначены для измерения и масштабного преобразования значения силы переменного (в том числе - с апериодической составляющей), импульсного и постоянного тока и передачи результатов преобразования на электрические измерительные приборы, в системы коммерческого учета электрической энергии, устройствам измерения (в том числе показателей качества электроэнергии), защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов основан на двух физических законах: законе полного тока и эффекте Фарадея. В чувствительном волокне происходит набег фаз поляризованного оптического излучения в присутствии магнитного поля, который передается по соединительной линии в измерительный блок для обработки. Измерительный блок извлекает фазовый набег, преобразует его в величину тока, и выдает измеренное значение на выходы с заданным коэффициентом передачи.
Закон полного тока для токов проводимости (следует из уравнений Максвелла) формулируется следующим образом: циркуляция (линейный интеграл) вектора напряженности Н магнитного поля постоянного электрического тока вдоль замкнутого контура L произвольной формы равен алгебраической сумме токов £/, охватываемых этим контуром:
| Bdl = SI, В = ц Н (1)
L
Если замкнутый контур состоит из N витков произвольной формы, охватывающих токи, то (1) будет иметь вид:
| Bdl = N SI (2)
L
С другой стороны, согласно эффекта Фарадея сдвиг фаз Дф между световыми волнами с циркулярными ортогональными поляризациями, распространяющимися в оптоволоконном витке чувствительного элемента трансформаторов, охватывающем проводник, в присутствии продольного магнитного поля тока с точностью до постоянной величины также равен циркуляции напряженности магнитного поля по тому же контуру, (при условии магнитооптической однородности вдоль контура)
(3)
где V - константа Верде для кварца
Из уравнений (3) и (2) и заменяя:
П на 1общ имеем: Дф =4 VN 1общ (4)
Уравнение (4) показывает, что отклик чувствительного элемента (сдвиг фаз между двумя световыми волнами с циркулярными поляризациями в замкнутой оптоволоконной петле) прямо пропорционален величине измеряемого тока и числу витков чувствительного контура.
Сдвиг фаз между световыми волнами измеряется оптической схемой трансформаторов и преобразуется в цифровую форму. Цифровой код синхронно подается на цифро-аналоговый преобразователь тока (для токовых выходов), цифро-аналоговый преобразователь напряжения (для потенциальных выходов), блок формирования цифровых пакетов данных, а также через дециматор на формирователь пропорциональных амплитуде измеренного тока частотных, импульсных и токовых выходов, а также цифрового кода в протоколе Modbus. Логическая схема трансформаторов представлена на рисунке 1.
/i-K
\п/
А-К
АА
W
Выход 0.1 ..10В
Внутренняя шина передачи результатов измерений в цифровой форме
Выход МЭК 61850-9-2LE
Вход синхронизации 1PPS
/1
Выход 1А
l Внешняя шина
\*
| Датчик | ||
| температуры | Сигнальный | |
| чувствительного | процессор DSP | |
| элемента |
Цифро-аналоговый преобразователь тока (ЦАПТ)
Цифро
аналоговый
преобразователь
напряжения
Блок формирования пакетов МЭК 61850-9-2LE SV80 и SV256
Децима тор
Рисунок 1 - Логическая схема трансформаторов
Трансформаторы включают в свой состав:
- оптоволоконные чувствительные элементы: опорные (рисунки 2, 3), шинные (рисунки 4, 5), гибкие (рисунок 6);
- электронный блок (рисунки 7 - 9);
- блок вторичного преобразования измеренного сигнала в аналоговый вид (рисунок
10);
- резервированный блок питания повышенной надежности (в вариантном исполнении (рисунки 11 и 12).
Передача сигнала от чувствительного элемента до измерительного блока осуществляется по оптоволоконному кабелю на расстояние от 20 до 1200 м, что позволяет разместить измерительный блок в помещении с требуемыми условиями эксплуатации.
Для измерения тока трансформатором в исполнении ТТЭО-Г гибкий чувствительный элемент должен быть размещен таким образом, чтобы токонесущая шина была внутри замкнутого оптического контура чувствительного элемента, который должен сделать указанное в паспорте на прибор число витков вокруг шины, соответствующее номинальному значению измеряемого тока. При этом должны быть совмещены при помощи штатно поставляемого элемента крепления метки начала и конца чувствительного элемента. Правильная установка прибора ТТЭО-Г показана на рисунке 14 и в паспорте на прибор.
Для обеспечения возможности включения трансформаторов в систему онлайн-мониторинга работоспособности трансформатор имеет специальный RS232 порт для чтения данных диагностики (доступных так же оператору на дисплее прибора). Порт диагностики работает только в режиме чтения данных и не имеет возможности изменения настроек прибора.
Положение в пространстве - вертикальное или горизонтальное.
Трансформаторы выполняются в следующих исполнениях:
1. ТТЭО-110 - трансформатор опорного исполнения с номинальным фазным
напряжением 110/V3 кВ. (рисунок 2);
2. ТТЭО-220 - трансформатор опорного исполнения с номинальным фазным напряжением 220/V3 кВ. (рисунок 3);
3. ТТЭО-Ш - трансформатор шинного исполнения, предназначенный для установки непосредственно на жесткую ошиновку (вариант поставки с штатной шиной) или для пропускания сквозь отверстие гибкой или жесткой ошиновки. (рисунки 4 и 5);
4. ТТЭО-Г - трансформатор с чувствительным элементом в виде размыкаемой гибкой петли. (рисунок 6).

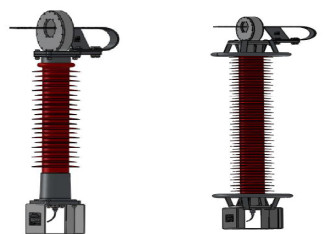

Рисунок 2 - ВЫСОКОВОЛЬТНЫЙ изолятор С РиСУН0К 3 высоковольтный изолятор с
установленным чувствительным элементом установленным чувствительным элементом
ТТЭО-220
ТТЭО-110
(О)
Рисунок 4 - чувствительный элемент ТТЭО-Ш с установленной штатной шиной Рисунок 5 - чувствительный элемент ТТЭО-
Ш в варианте поставки без штатной шины
■ 111 р-: I ч нч 41 мок* II иг- iikp'.o ik> ikik и ii/t
Wilt &
_-!_—-
Зисунок 10 - электронный блок ЦАП Т для вывода пропорционального аналогового сигнала 1 А трансформаторов
| •ЩГ-W иш -----— кы —ит -г- Ч1" ■ | V- | О | ||
| о | Е=3- ж-* | ш- | -ч | ь |
Рисунок 11 - электронный блок резерви рованного блока питания повышенной надежности (вид спереди)
| ■- | -иг | » W | * V * | ■— | -н-* | to-’ | ||||
| ■■ J | ч | Ё Л | О | |||||||
| О* | а | о | ||||||||
| »- | * | V | и | 15- |
Рисунок 12 - электронный блок резервированного блока питания повышенной надежности (вид сзади)
Условное обозначение трансформатора представлено в таблице 1. Таблица 1 - Условное обозначение трансформаторов_
| ТТЭО | Обозначение типа: Трансформатор тока электронный оптический типа ТТЭО | ||
| А | Исполнение прибора | ||
| 110 | Опорного исполнения с высоковольтными колоннами 110 кВ | ||
| 220 | Опорного исполнения с высоковольтными колоннами 220 кВ | ||
| Ш | Безопорного исполнения (шинный) | ||
| Г | С гибким чувствительным элементом | ||
| Б | Количество измерительных блоков в крейте электронно-оптического блока | ||
| 1 | Один модуль (однофазная сеть или одна линия постоянного тока) | ||
| 2 | Два модуля (две фазы или две линии постоянного тока) | ||
| 3 | Три модуля (трехфазная сеть или три линии постоянного тока) | ||
| В | Вариант настройки режима отображения на экране электронного блока | ||
| Без буквы | Переменный ток (среднеквадратичное значение) | ||
| П | Постоянный ток (среднее значение) | ||
| Г | Номинальный ток в амперах, для исполнения ТТЭО-Г указывается на один виток чувствительного элемента | ||
| Д | Класс точности прибора и предельная кратность для исполнения релейном классе точности | ||
| Е | Диапазон рабочих температур чувствительного элемента | ||
| УХЛ1 | УХЛ1 по ГОСТ 15150-69 (минус 60... плюс 40 °С) | ||
| УХЛ1-Т | УХЛ1 по ГОСТ 15150-69 с расширенным температурным диапазоном минус 60. плюс 60 °С | ||
| П | Для установки в помещениях минус 10. плюс 40 °С | ||
| Ж | Типы используемых выходов, комбинация из символов | |
| А | Аналоговый 1 А | |
| Ч | 3 частотных, 1 импульсный, 1 Modbus, 1 слаботочный токовый выход | |
| П | Потенциальный выход | |
| М | 2 Цифровых выхода с числом выборок 4000 и 12800 в секунду (80 и 256 выборок на период промышленной частоты) | |
| З | Тип примененного источника питания | |
| 1 | Один универсальный вход 220 В постоянного или переменного тока | |
| 2 | Два универсальных входа 220 В постоянного или переменного тока | |
| В | Высоконадежный резервированный блок питания | |
| И | Признак наличия внешнего проводного термометра для компенсации температурной зависимости | |
| Без буквы | Измерение в полном диапазоне рабочих температур производится без внешнего датчика, либо с применением встроенного в чувствительный элемент оптического термометра | |
| П | Проводной термометр, размещаемый в зоне установки чувствительного элемента (рисунок 8) | |
Пример обозначения:
ТТЭО - 110 - 3 - 2000 - 0.2S - 5TPE63 - УХЛ1-Т - М
А - 2
Два универсальных входа 220 В постоянного и переменного тока
1 аналоговый выход 1 А и
2 цифровых выхода
Расширенный температурный диапазон от минус 60 до плюс 60
Класс точности 5TPE с предельной кратностью 63 для релейной защиты
Класс точности 0.2S для коммерческого учёта
Номинальный ток 2000 А
Трехфазный трансформатор
Трансформатор тока электронный оптический типа ТТЭО
Встроенное программное обеспечение (далее по тексту - ПО) трансформаторов представляет собой набор микропрограмм, предназначенных для обеспечения нормального функционирования аппарата, управления интерфейсом и т.д. Данное ПО имеет метрологически значимые и незначимые части.
Уровень защиты от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО трансформаторов представлены в таблицах 2 и 3.
| Таблица 2 - Характеристики мет | рологически значимого ПО | |||
| Наименование ПО | Идентификацион ное наименование ПО | Номер версии (идентифика ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО оптической схемы | DSP.bin | 2.01 | 4F7F1448ED8B9F4 8E11274EC4FFB20 A8 | md5 |
| Встроенное ПО формирования данных замеров | FPGA.bin | 2.09 | D8D78B4767F3140 17C86B7D1F703EC D5 | md5 |
| Встроенное ПО формирования пропорциональн ых выходов | Measure.bin | 2.13 | E0D33FCC52D5C4 8E4F 5EB 8B2AA9D 639F | md5 |
| Таблица 3 - Характеристики мет | рологически не значимого ПО | |||
| Наименование ПО | Идентификацион ное наименование ПО | Номер версии (идентифика ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО формирования пакета данных МЭК 61850-9-2 | Mod_61850.bin | 2.08 | E86E4BC58934D10 01E90AC3EC3C0B 618 | md5 |
| Встроенное ПО индикации состояния на экране устройства | MU_I2.bin | 2.28 | 06E771A1AD29FC0 EC53E20F0B913B8 BB | md5 |
Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых погрешностей измерений приведены в таблицах 4-7.
Таблица 4 - Диапазоны и пределы допускаемых погрешностей преобразования силы переменного тока_
| Характеристика | Значение | |
| Номинальное напряжение переменного тока, кВ | Вариант исполнения | Фазное напряжение |
| ТТЭ0-110 | 110/V3 | |
| ТТЭ0-220 | 220/V3 | |
| ТТЭО-Г и ТТЭО-Ш | 0-750 | |
| Номинальный первичный ток 1ном, А* | ТТЭ0-110 | от 100 до 3000 |
| ТТЭ0-220 | ||
| ТТЭО-Ш | ||
| ТТЭО-Г | от 600 до 250000 | |
| Номинальный вторичный ток для аналогового выхода внешнего цифро-аналогового преобразователя, А | 1** | |
| Классы точности по ГОСТ Р МЭК 60044-8-2010 | 0,2S; 0,5S; 1,0; 5P; 5ТРЕ | |
| Номинальная нагрузка на аналоговом выходе внешнего цифро-аналогового преобразователя S^cm (коэффициент мощности cos9=1), В-А | от 1 до 15 | |
| Номинальная частота измеряемого тока, Гц | 50 | |
| Номинальный коэффициент расширенного первичного тока | от 1,2 до 4,0 | |
| Коэффициент безопасности внешнего цифроаналогового преобразователя тока, не менее | 3,0 | |
| Количество измеряемых фаз | 1 - 3 ** | |
| Примечание: * Значение номинального тока зависит от количества оборотов гибкого чувствительного элемента вокруг токоведущей шины, числа оборотов токоведущей шины вокруг чувствительного элемента и настроек прибора. Точное число витков чувствительного элемента для получения заданного номинального тока указывается в паспорте на прибор. Прибор допускает снижение номинального тока относительно указанных значений путем кратного (допускается только целое число витков) увеличения оборотов токоведущей шины вокруг чувствительного элемента, при этом механические, термические и динамические показатели использованной для таких целей шины должны быть подтверждены соответствующими расчетами при проектировании; ** Наличие и тип выходов зависит от варианта исполнения. | ||
Таблица 5 - Диапазоны и пределы допускаемых погрешностей преобразования силы постоянного тока
| Характеристика | Значение | |
| Номинальное напряжение постоянного тока, кВ | Вариант исполнения | Фазное напряжение |
| ТТЭО-110 | 100 | |
| ТТЭО-220 | 200 | |
| ТТЭО-Г и ТТЭО-Ш | 0-1200 | |
| Номинальное значение первичной силы постоянного тока 1ном, А* | ТТЭО-110 | от 100 до 6000 |
| ТТЭО-220 | ||
| ТТЭО-Ш | ||
| ТТЭО-Г | от 600 до 330000 | |
| Номинальный вторичный ток для аналогового выхода внешнего цифроаналогового преобразователя, А | 1** | |
| Пределы допускаемой относительной погрешности коэффициента масштабного преобразования силы постоянного тока, % | ±0,2; ±0,5; ±1,0 | |
| Номинальная нагрузка на аналоговом выходе внешнего цифро-аналогового преобразователя тока, В-А | от 1 до 15 | |
| Количество измеряемых линий для постоянного тока | 1 - 3 ** | |
| Примечание: * Значение номинального тока зависит от количества оборотов гибкого чувствительного элемента вокруг токоведущей шины, числа оборотов токоведущей шины вокруг чувствительного элемента и настроек прибора. Точное число витков чувствительного элемента для получения заданного номинального тока указывается в паспорте на прибор. Прибор допускает снижение номинального тока относительно указанных значений путем кратного (допускается только целое число витков) увеличения оборотов токоведущей шины вокруг чувствительного элемента, при этом механические, термические и динамические показатели использованной для таких целей шины должны быть подтверждены соответствующими расчетами при проектировании; ** Наличие и тип выходов зависит от варианта исполнения. | ||
Таблица 6 - Диапазоны и пределы допускаемых погрешностей преобразования силы переменного и постоянного тока для дополнительных выходов_
| Характеристика | Значение |
| Пределы допускаемой относительной погрешности коэффициента масштабного преобразования силы постоянного и переменного тока для дополнительных выходов, % | ±0,2; ±0,5; ±1,0 |
| Номинальное напряжение потенциального выхода, В | от 0,1 до 10 |
| Минимальное входное сопротивление приборов, подключаемых к потенциальному выходу, кОм | 400 |
| Число встроенных низкоуровневых токовых выходов | 1* |
| Номинальный вторичный ток встроенного низкоуровневого токового выхода, мА | 0...20; 4...20; 0...40 |
| Максимальное сопротивление вторичной цепи встроенного низкоуровневого токового выхода, Ом | 50 |
| Число встроенных частотных выходов | 3* |
| Характеристика | Значение |
| Номинальный масштабный коэффициент преобразования частотных выходов, Гц/кА | 1 - 150 000 |
| Минимальное сопротивление вторичной цепи частотных выходов, Ом | 100 |
| Число встроенных интегрирующих импульсных выходов | 1* |
| Амплитуда импульсов, В | 15 ± 2 |
| Длительность импульса, мс | 10 - 150 ± 0.1 |
| Номинальный масштабный коэффициент преобразования импульсных выходов, кАс | 1-160 |
| Минимальное сопротивление вторичной цепи импульсного выхода, Ом | 100 |
| Число встроенных Modbus выходов | 1* |
| Период обновления данных на низкоуровневых частотных, импульсных, токовых и Modbus портах передней панели, мс | 100 |
| Примечание: * Наличие и тип выходов зависит от варианта исполнения. | |
Таблица 7 - Общие технические характеристики трансформаторов
| Характеристика | Значение | |||
| Диапазон полосы пропускания частот при наличии гармоник в измеряемом сигнале, Гц | 20 - 9000 | |||
| Номинальное время активации, мкс | 16 | |||
| Номинальный ток активации | ТТЭО-110 ТТЭО-220 ТТЭО-Ш | 0,3 % от 1ном | ||
| ТТЭО-Г | 0,3 % от 1ном/№итков | |||
| Рабочая температура, °С | Чувствительный элемент | УХЛ1 (ГОСТ 15150-69) или минус 60... плюс 60 или минус 10.. плюс 40 | ||
| Электронные блоки | минус 10.. плюс 40 | |||
| Относительная влажность воздуха, % | от 10 до 95 | |||
| Атмосферное давление, кПа (мм. рт. ст.) | от 60 до 106,7 (от 460 до 800) | |||
| Группа механического исполнения - М29 по ГОСТ 17516.1-90 | Исп. | Электронные блоки | Чувствительный элемент | |
| ТТЭО-110 ТТЭО-220 ТТЭО-Ш | М40 | М40 | ||
| ТТЭО-Г | М5 | |||
| Высота над уровнем моря, м не более | 1000 | |||
| Окружающая атмосфера | Не взрывоопасная, не содержащая токопроводящую пыль и агрессивные газы, типа II по ГОСТ 15150-69. | |||
| Характеристика | Значение | |
| Нагрузка от тяжения провода, Н | Исполнение | Допустимая нагрузка |
| ТТЭО-110 | 2000 | |
| ТТЭО-220 | 2000 | |
| ТТЭО-Ш | 2000 | |
| ТТЭО-Г | Не допускается приложение усилий к чувствительному элементу | |
| Рабочее положение первичных датчиков тока | Любое | |
| Длина соединительного кабеля, м | От 20 до 1200 | |
| Длина чувствительного элемента для исполнения ТТЭО-Г, м | от 1 до 30 | |
| Напряжение питания измерительного блока, В | Исполнение с одним источником питания | 220±44 Переменного или постоянного тока без резервирования |
| Исполнение с двумя источниками питания | 220±44 Переменного или постоянного тока с резервированием | |
| Исполнение с источником питания для ответственных присоединений | 220±44 Переменного или постоянного тока с резервированием и возможностью «горячей» замены элементов и резервирования от кратковременных пропаданий напряжения длительностью до 2 секунд | |
| Номинальная частота питающей сети, Гц | 50 | |
| Потребляемая мощность электронного блока, Вт, не более | 150 | |
| Потребляемая мощность электронного блока ЦАП Т, Вт, не более | 200 | |
| Габаритные размеры электронных блоков (ДхШ^В), мм, не более | 390^465x220 (3U + оптический кросс) | |
| Г абаритные размеры высоковольтной колонны ТТЭО-110 (ДхШ*В), мм, не более | 650x355x1900 | |
| Г абаритные размеры высоковольтной колонны ТТЭО-220 (ДхШ*В), мм, не более | 660x500x3000 | |
| Г абаритные размеры чувствительного элемента ТТЭО-Ш (ДхШ*В), мм, не более | 650x355x400 | |
| Масса электронного блока ТТЭО, кг, не более | 12 | |
| Характеристика | Значение |
| Масса электронного блока ЦАП Т, кг, не более | 15 |
| Масса высоковольтной колонны ТТЭО-110, кг, не более | 62 |
| Масса высоковольтной колонны ТТЭО-220, кг, не более | 120 |
| Масса чувствительного элемента ТТЭО-Ш, кг, не более | 10 |
| Средний срок службы, лет | 25 |
| Наработка на отказ, ч | 120000 |
| Примечание: * Наличие и тип выходов зависит от варианта исполнения. | |
Знак утверждения типа наносят на табличку трансформаторов методом термопечати или трафаретной печати или на титульные листы паспорта типографским способом.
Комплект поставки приведён в таблице 8.
Таблица 8 - Комплект поставки трансформаторов
| Наименование изделия | Кол-во |
| Измерительный блок | По числу контуров измерения |
| Цифроаналоговый преобразователь тока | 0 или 1 комплект |
| Внешний резервированный блок питания с защитой от кратковременного пропадания напряжения и возможностью замены блоков в горячем режиме | 0 или 1 комплект |
| Катушка с оптическим волокном для соединения чувствительного элемента с электронным блоком | 1 комплект |
| Высоковольтные колонны для исполнений ТТЭО-110 и ТТЭО-220 | 1 комплект |
| Чувствительный элемент для исполнения ТТЭО-Ш | 1 комплект |
| Г ибкий чувствительный элемент для исполнения ТТЭО-Г | 1 комплект |
| Шкаф с оптической кабельной муфтой для исполнений ТТЭО-110, ТТЭО-220 и ТТЭО-Ш | 0 или 1 шт. |
| Паспорт | 1 шт. |
| Инструкция по монтажу и наладке | 1 шт. |
осуществляется в соответствии с документом МП 60487-15 «Трансформаторы тока электронные оптические типа ТТЭО. Методика поверки», утвержденным ФГУП «ВНИИМС» в январе 2015 г.
Основные средства поверки приведены в таблице 9.
Таблица 9 - Основные средства поверки трансформаторов
| Наименование и тип средства поверки | Требуемые характеристики |
| Трансформатор тока измерительный лабораторный ТТИ-200 | Диапазон первичного тока от 20 до 36000 А, класс точности 0,01 |
| Наименование и тип средства поверки | Требуемые характеристики |
| Трансформатор тока эталонный ТТИ-5000 | Номинальные токи: от 1 до 5000, класс точности 0,05 |
| Прибор сравнения КНТ-05 | Пределы допускаемой относительной погрешности ± 0,0005 %; пределы допускаемой абсолютной угловой погрешности ± 0,005 мин. |
| Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ | Пределы допускаемой относительной погрешности измерения напряжения переменного тока ±[0,01+0,002- (1,2Uh/U-1)] %; пределы допускаемой относительной погрешности измерения напряжения постоянного тока ±[0,01+0,005- (1,7 Uh/U-1)] %; пределы допускаемой абсолютной погрешности измерения угла фазового сдвига ±0,01 градуса |
| Магазин нагрузок МР 3027 | Пределы допускаемой погрешности от номинального значения нагрузки ± 4 % |
| Нановольт-микроомметр 34420 А | Диапазон измерения напряжения постоянного тока (0 - 100) В, допускаемая основная относительная погрешность измерения ± (0,005 % • Uum + 0,002 % • ипредел) |
| Частотомер электронно-счетный 53220A | Диапазон измерения частот 0,001 Гц - 350 МГц, пределы допускаемой основной абсолютной погрешности измерения ± 110-6 Гц |
| Секундомер электронный ИВПР-203М | Диапазон измерения длительности - 1 миллисекунда - 999 999,999 секунд, базовая погрешность измеряемых величин: ±0,01% ±1 мс и ±0,01% +10 мс ±1/2 период |
| Мультиметр 34461A | Пределы допускаемой погрешности измерения тока на пределе 100 mA ± 0,01 %; пределы допускаемой погрешности измерения тока на пределе 1 A ± 0,05 % |
| Шунт эталонный многопредельный АКИП-7501 | Пределы допускаемой погрешности измерения тока шунтом 200 A ± 0,02 %; пределы допускаемой погрешности измерения тока шунтами 20 mA - 20 A ± 0,01 % |
| Осциллограф цифровой DSO 1004 | Диапазон коэффициента развертки составляет от 3 нс/дел до 5 с/дел, погрешности коэффициента развертки ± 50x10-6 |
| Примечание: UU3M (1изм) - измеренное значение напряжения (силы) постоянного тока; ипредел - предел измерения напряжения постоянного тока; е.м.р. - единица младшего разряда. | |
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока электронным оптическим типа ТТЭО
1. ГОСТ Р МЭК 60044-8-2010 «Трансформаторы измерительные. Электронные трансформаторы тока».
2. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
3. ТУ 6681-001-69571383-2014 Технические условия «Трансформаторы тока электронные оптические типа ТТЭО.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
