Термометры медицинские электронные THERMOVAL, исп. Thermoval Basic, Thermoval Classic, Thermoval Rapid, Thermoval Rapid Flex, Thermoval Standard, 60490-15

Назначение

Термометры медицинские электронные THERMOVAL, варианты исполнения: Thermoval Basic, Thermoval Classic, Thermoval Rapid, Thermoval Rapid Flex, Thermoval Standard предназначены для измерений температуры тела.

Описание

Принцип работы термометров медицинских электронных THERMOVAL, вариантов исполнения: Thermoval Basic, Thermoval Classic, Thermoval Rapid, Thermoval Rapid Flex, Thermoval Standard основан на измерении температуры тела с помощью термистора, включенного вместе с опорным резистором в цепь генератора. Измеренное значение температуры тела индицируется на экране жидкокристаллического дисплея.

В термометрах имеется звуковая сигнализация включения и выключения, завершения цикла измерения температуры, а также режим автоматического отключения. В термометрах предусмотрена возможность индикации, после их включения, результата предыдущего измерения температуры и индикация разряда элемента питания. Питание осуществляется от внутренних элементов питания.

Термометры медицинские электронные THERMOVAL, варианты исполнения: Thermoval Basic, Thermoval Classic, Thermoval Rapid, Thermoval Rapid Flex, Thermoval Standard имеют различные диапазоны измерений температуры, а также отличаются формой, цветом и элементами оформления корпуса.

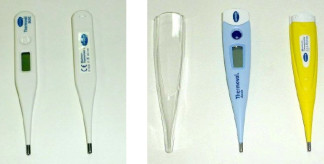

Общий вид и схема маркировки термометров медицинских электронных THERMOVAL, вариантов исполнения: Thermoval Basic, Thermoval Classic, Thermoval Rapid, Thermoval Rapid Flex, Thermoval Standard представлены на рисунках 1-5.

Рисунок 5 - Термометр медицинский электронный THERMOVAL, вариант исполнения Thermoval Standard.

Программное обеспечение

Термометры медицинские электронные THERMOVAL, варианты исполнения: Thermoval Basic, Thermoval Classic, Thermoval Rapid, Thermoval Rapid Flex, Thermoval Standard имеют встроенное программное обеспечение, которое используется для обработки результатов измерений.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблицах 1 -5.

Таблица 1 Идентификационные данные метрологически значимой части ПО для термометров медицинских электронных THERMOVAL варианта исполнения Thermoval Basic

Таблица 2 Идентификационные данные метрологически значимой части ПО для термометров медицинских электронных THERMOVAL варианта исполнения Thermoval Classic

Таблица 3 Идентификационные данные метрологически значимой части ПО для термометров медицинских электронных THERMOVAL варианта исполнения Thermoval Rapid_

Таблица 4 Идентификационные данные метрологически значимой части ПО для термометров медицинских электронных THERMOVAL варианта исполнения Thermoval Rapid Flex_

Таблица 5 Идентификационные данные метрологически значимой части ПО для термометров медицинских электронных THERMOVAL варианта исполнения Thermoval Standard

Лист № 4 Всего листов 6

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и

измерительную информацию.

Технические характеристики

Диапазон измерений температуры тела, °С:

Thermoval Basic, Thermoval Classic..................................................................................................от 32,0 до 42,0

Thermoval Rapid, Thermoval Rapid Flex....................................................................................от 32,0 до 43,9

Thermoval Standard..........................................................................................................................................от 32,0 до 42,9

Пределы допускаемой абсолютной погрешности измерения температуры, °С:

в диапазоне от 35,5 до 42,0 °С........................................................ ± 0,1

в диапазоне от 32,0 до 35,4 °С....................................................... ± 0,2

Thermoval Rapid, Thermoval Rapid Flex в диапазоне от 42,1 до 43,9 °С...    ± 0,2

Thermoval Standard в диапазоне от 42,1 до 42,9 °С..........................................................± 0,2

Питание от элемента питания типа LR41 напряжением, В......................................................1,55

Память........................................................................................................................................................................................последнее измеренное значение

Габаритные размеры, не более, мм:

Thermoval Basic..............................................................................................................................................128*17x8

Thermoval Classic............................................................................................................................................130*25*11

Thermoval Rapid, Thermoval Rapid Flex....................................................................................130,5*22*12,7

Thermoval Standard......................................................................................................................................130*23*12

Масса (с элементом питания), не более, г:

Thermoval Basic..............................................................................................................................................9

Thermoval Classic, Thermoval Rapid, Thermoval Rapid Flex..................................15

Thermoval Standard......................................................................................................................................11

Условия эксплуатации: температура, °С:

Thermoval Basic, Thermoval Classic..............................................................................................от 10 до 40

Thermoval Rapid, Thermoval Rapid Flex............................от 10 до 45

Thermoval Standard........................................................................................................................................от 10 до 35

относительная влажность, %:

Thermoval Basic, Thermoval Classic..............................................................................................от 20 до 95

Thermoval Rapid, Thermoval Rapid Flex............................от 15 до 95

Thermoval Standard, не более..............................................................................................................80

У словия хранения/транспортирования: температура, °С:

Thermoval Basic, Thermoval Classic ............. от минус 20,0 до 60,0

Thermoval Rapid, Thermoval Rapid Flex, Thermoval Standard....... от минус 25,0 до 55,0

относительная влажность, %:

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

-    термометр;

-    элемент питания;

-    футляр (варианты исполнения: Thermoval Classic, Thermoval Rapid, Thermoval Rapid Flex, Thermoval Standard);

-    руководство по эксплуатации;

-    упаковка.

Поверка

осуществляется по документу МП 28255-04 «Термометры медицинские контактные цифровые. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 15.10.2004 г. Основные средства поверки:

-    термостат жидкостной лабораторный U2 C 3401.1.000 01, неравномерность температурного поля в рабочем объеме термостата не более ± 0,03 °С;

-    термометр цифровой прецизионный DTI-1000 в комплекте с термометром сопротивления платиновым типа ПТП-21, пределы допускаемой абсолютной погрешности ± 0,03 °С.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к термометрам медицинским электронным THERMOVAL, вариантов исполнения: Thermoval Basic, Thermoval Classic, Thermoval Rapid, Thermoval Rapid Flex, Thermoval Standard

1    ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

2    ГОСТ Р 50267.0-92 (МЭК 601-1-88) «Изделия медицинские электрические. Часть 1. Общие требования безопасности».

3    ГОСТ Р 50267.0.4-99 (МЭК 60601-1-4-96) «Изделия медицинские электрические. Часть 1-4. Общие требования безопасности. 4. Требования безопасности к программируемым медицинским электронным системам».

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений
