Комплексы программно-аппаратные на базе ГСУ-002-12 Зонд-12, 60491-15

Назначение

Комплексы программно-аппаратные на базе ГСУ-002-12 «Зонд-12» (далее -комплексы) предназначены для воспроизведения стабильных по частоте и мощности сигналов.

Описание

Конструктивно комплекс представляет собой генератор сигналов ГСУ-002-12 (далее - генератор).

Принцип действия генераторов основан на использовании метода косвенного синтеза с применением фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 10 МГц.

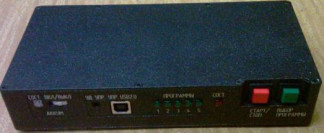

Внешний вид комплекса, места пломбировки от несанкционированного доступа и место для размещения наклейки «Знак утверждения типа» приведены на рисунке 1.

Программное обеспечение

Работа комплекса осуществляется под управлением специального программного обеспечения (ПО) «Зонд-12».

Идентификационные данные (признаки) метрологически значимой части ПО

указаны в таблице 1. Таблица 1

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.

Технические характеристики

Диапазон рабочих частот, ГГц..................................................................от 3 до 12.

Мощность гармонического сигнала на выходе генератора, дБм, не менее.......................10.

Нестабильность уровня выходной мощности в течение 10 минут, %, не более...............3.

Относительная нестабильность частоты выходного сигнала в течение 10 минут,

не более....................................................................................................10"6.

Шаг перестройки частоты, МГц.............................................................................................1.

Переделы допускаемой относительной погрешности установки частоты................± 10"6.

Коэффициент гармоник, дБн, не более.........................................................................минус 13.

Масса, кг, не более...........................................................................................1.

Габаритные размеры (длина х ширина х высота), мм, не более...................... 192x95x40.

Потребляемая мощность, В-А, не более.............................................................200.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С...................................................20 ± 5;

-    относительная влажность воздуха, %, не более......................................до 80;

-    атмосферное давление, мм рт.ст................................................от 630 до 795.

Знак утверждения типа

наносится на комплекс в виде голографической наклейки и типографским способом на титульный лист эксплуатационной документации.

Комплектность

Комплект поставки включает:

-    комплекс (генератор сигналов ГСУ-002-12 со специальным ПО «Зонд-12», кабель для подключения к электрической сети, кабель USB) - 1 шт.;

-    эксплуатационная документация - 1 к-т;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 60491-15 «Комплексы программно-аппаратные на базе ГСУ 002-12 «Зонд-12». Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 21.07.2014 года.

Основное средство поверки:

-    анализатор спектра Agilent Е4440А (рег. № 26411-04) диапазон частот от 3 Гц до

26,5 ГГц, пределы допускаемой погрешности измерений уровня сигнала ± 2,5 дБ.

Сведения о методах измерений

Комплексы программно-аппаратные на базе ГСУ-002-12 «Зонд-12». Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к комплексам программноаппаратным на базе ГСУ-002-12 «Зонд-12»

1. ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний в диапазоне частот от 0,03 до 37,50 ГГц.

2.    ГОСТ 8.322-78. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц.

3.    ЛИБЮ.464200.010 ТУ. Комплексы программно-аппаратные на базе ГСУ-002-12 «Зонд-12». Технические условия.

Рекомендации к применению

При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
