Номер в госреестре | 60494-15 |
Наименование СИ | Динамометры электронные |
Обозначение типа СИ | ЭД-РМ |
Изготовитель | ООО "ЭЛНА-Север Плюс", г.Сергиев Посад |
Год регистрации | 2015 |
Срок свидетельства | 16.04.2020 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Динамометры электронные ЭД-РМ (далее - динамометры) предназначены для измерений статических сил растяжения.
Принцип действия динамометров состоит в том, что под действием приложенной силы происходит деформация упругого элемента датчика, на котором наклеен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в терминал для аналого-цифрового преобразования, обработки и индикации результатов измерений.

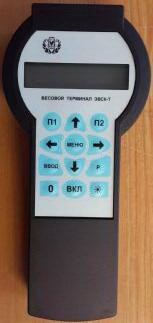

Конструктивно динамометры состоят из датчика силоизмерительного тензорезисторного и терминала. Датчик состоит из упругого элемента, соединённого с деталями силовведения, которые обеспечивают условия монтажа динамометра и модуля ЭЛ-06, представляющего собой блок питания, совмещённый с приемно-передающим модулем. Передача сигнала терминалу осуществляется по радиоканалу.
Терминал имеет интерфейс mini USB для подключения динамометра к персональному компьютеру.
Модификации динамометров отличаются метрологическими характеристиками, формой упругого элемента датчика, габаритами и массой.
Динамометры имеют обозначение ЭД-Н/Т-ZPM, где:
ЭД-РМ - обозначение типа;
Н - наибольший предел измерений, кН;
Т - вариант исполнения датчика (1 и 2 приведен на рисунке 2);
Z - класс точности по ГОСТ Р 55223-2012 (0,5; 1; 2).
Рисунок 2 - Варианты исполнения датчика
ООВ'ЭЛНЛ'СШР плюс | |
эд.асм -0.5РЧ | |
)■» ШоэЭЭОЭЯ» '■ ' | -ж. |
№4 г. '--1 | 1§д |
«ДХЛШ» ■ TDCCHH | |
:4(1*| ИЧ4-1) | |
\ \ | А |
Рисунок 3 - Схема пломбировки терминала от несанкционированного доступа.
Маркировка динамометра выполнена в виде таблички, закрепленной на задней панели терминала и на упругом элементе датчика, на которых нанесены следующие данные:
- наименование предприятия-изготовителя;
- обозначение динамометра;
- заводской номер;
- год выпуска;
- знак утверждения типа.
Программное обеспечение (ПО) динамометра встроено в терминал и жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, передаче, обработке, хранению и представлению измерительной информации. Корпус терминала защищен заводской невосстанавливаемой наклейкой либо пластилиновой пломбой. Программное обеспечение не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после поверки динамометра без нарушения пломбы. В динамометрах предусмотрена защита от несанкционированного изменения установленных регулировок (юстировки) административным паролем, который необходимо ввести с клавиатуры терминала при проведении работ по юстировке динамометра.
Таблица 1
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | ELNA- SEVERPLU S |
Номер версии (идентификационный номер) ПО* | 2.0.0.1 |
Цифровой идентификатор ПО | Не доступно |
* Номер версии (идентификационный номер) ПО не ниже указанного. |
Идентификация программы: после включения на дисплее отображается идентификационное наименование и номер версии ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Класс точности по ГОСТ Р 55223-2012 ...................................................... 0,5; 1; 2
Пределы допускаемой относительной погрешности динамометров, %:
- ЭД-Н/Т-0,5РМ.......................................................................................± 0,12
- ЭД-Н/Т-1РМ.........................................................................................± 0,24
- ЭД-Н/Т-2РМ.........................................................................................± 0,45
Предельные значения составляющих погрешности, связанных с воспроизводимостью
показаний Ъ, повторяемостью показаний Ъ', интерполяцией fc, дрейфом нуля f0, гистерезисом v и ползучестью с в зависимости от класса точности, наибольшего предела измерений и варианта исполнения упругого элемента приведены в таблице 2.
Таблица 2
Обозначение | Наибольший предел измерений, кН | Предельные значения, % | |||||
Ъ | Ъ' | fc | fo | v | с | ||
ЭД-Н/1-0,5РМ | от 10 до 1000 | 0,10 | 0,05 | ± 0,05 | ± 0,025 | 0,15 | 0,05 |
ЭД-Н/1-1РМ; ЭД-Н/2-1РМ | от 10 до 2000 | 0,20 | 0,10 | ± 0,10 | ± 0,05 | 0,30 | 0,10 |
ЭД-Н/1-2РМ; ЭД-Н/2-2РМ | от 10 до 2000 | 0,40 | 0,20 | ± 0,20 | ± 0,10 | 0,50 | 0,20 |
Наибольшие пределы измерений, масса и габаритные размеры упругих элементов датчиков приведены в таблице 3.
Таблица 3
Обозначение | Масса, кг, не более | Г абаритные размеры датчиков, мм, не более | ||
Длина | Ширина | Высота | ||
ЭД-10, ЭД-20 | 1,2 | 150 | 50 | 50 |
ЭД-30, ЭД-40, ЭД-50, ЭД-60 | 3,0 | 220 | 70 | 30 |
ЭД-80, ЭД-100 | 5,2 | 250 | 80 | 40 |
ЭД-200, ЭД-300 | 15 | 300 | 100 | 70 |
ЭД-500, ЭД-1000 | 26 | 400 | 140 | 80 |
ЭД-1500, ЭД-2000 | 77 | 600 | 200 | 110 |
Габаритные размеры терминала, мм (длина, ширина, высота), не более.......... 200, 95, 40
Масса терминала, кг, не более........................................................................0,4
Питание динамометров осуществляется от аккумуляторов АА
напряжением, В......................................................................
от 2,2 до 2,5
Условия эксплуатации:
- область нормальных значений температуры окружающего воздуха, °С.........................................
от + 15 до + 35 .... от 45 до 85
...............0,9
- область нормальных значений относительной влажности, %
Вероятность безотказной работы за 1000 часов....................
Знак утверждения типа наносится типографским способом на маркировочные таблички, закрепленные на корпусе датчика, на задней панели терминала, и на титульный лист руководства по эксплуатации.
Наименование | Количество |
Динамометр электронный ЭД-РМ | 1 шт. |
Руководство по эксплуатации | 1 экз. |
Методика поверки МП 2301-274-2015 | 1 экз. |
осуществляется по методике МП 2301-274-2015 «Динамометры электронные ЭД-РМ. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 26.02.2015 г.
Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ Р 8.663-2009.
изложены в руководстве по эксплуатации «Динамометры электронные ЭД-РМ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к динамометрам электронным ЭД-РМ
1. ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования.
2. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений
силы.
3. ТУ 4273-001-92665463-2015 Динамометры электронные ЭД-РМ. Технические условия.
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Зарегистрировано поверок | 982 |
Поверителей | 52 |
Актуальность данных | 06.11.2024 |
