| Номер в госреестре | 60495-15 |
| Наименование СИ | Сеть базисная опорная активная |
| Обозначение типа СИ | Липецк |
| Изготовитель | ООО "РУСНАВГЕОСЕТЬ", г.Москва |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Сеть базисная опорная активная «Липецк» (далее по тексту - сеть) предназначена для измерений и закрепления на местности с заданной точностью координатной основы - геоцентрической и локальной систем координат Липецкой области.
В состав сети входят 9 референцных станций (далее - РС) и Центр управления (далее -ЦУ), расположенных на территории Липецкой области. В ЦУ осуществляется контроль качества измерительной информации, формируются данные для постобработки результатов. Каждая РС включает в себя спутниковый геодезический приёмник «ФАЗА+», спутниковую геодезическую антенну «БОРЕЙ» с защитным колпаком и коммуникационное оборудование. РС обеспечивают круглосуточный приём сигналов спутников ГЛОНАСС/GPS и передачу информации в реальном времени в ЦУ. Для воспроизведения, хранения и передачи длин эталонных базисов пунктам сети в сеть включен комплект эталонный приемников сигналов глобальных навигационных спутниковых систем «ФАЗА+» в количестве четырех штук. РС сети расположены на стенах и крышах зданий и закреплены кронштейнами. Среднее расстояние между смежными РС составляет 60 - 70 км.

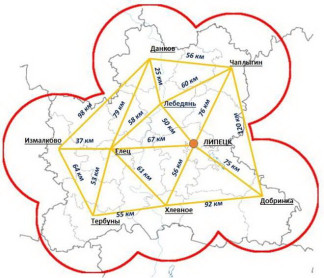

На рисунке 1 показана схема расположения референцных станций.
Программное обеспечение (ПО) предназначено для управления работой сети, включая его внутреннее тестирование, обработку первичной измерительной информации, вычисления, запись и хранения значений измеряемых величин.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | «Руснавгеосеть Пилот» |
| Номер версии (идентификационный номер ПО) | 1.4.x |
| Цифровой идентификатор ПО | 5F7CDAC6791C513F3581A921E D38DA60 |
| Алгоритм вычисления идентификатора ПО | MD5 |
Влияние метрологически значимой части ПО на метрологические характеристики сети не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО сети и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики сети приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности определения координат объекта в режиме постобработки, мм: | |
| - в плане | ± 40 |
| - по высоте | ± 20 |
| Пределы допускаемой абсолютной погрешности определения координат | |
| объекта в режиме реального времени, мм: | |
| - в плане | ± 60 |
| - по высоте | ± 60 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Комплект поставки приведен в таблице 3. Таблица 3
| Наименование | Количество |
| 1 Сеть базисная опорная активная «Липецк» в составе: | 1 шт. |
| 1.1 Референцные станции сети базисной опорной активной «Липецк» 1.1.1 Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем «ФАЗА+» (заводские номера приемников комплекта: 5346К47453, 5346К47537, 5346К47546, 5329К44426) 1.1.2 Референцная станция в составе: Спутниковый геодезический приёмник «ФАЗА+» Блок питания к приёмнику «ФАЗА+» Спутниковая геодезическая антенна «БОРЕЙ» с защитным колпаком Устройство грозозащиты (грозоразрядник) | 9 шт. 1 комплект (4 шт.) 5 шт. 5 шт. 5 шт. 5 шт. |
| Наименование | Количество |
| Антенный кабель (коаксиальный, радиочастотный, сечение 10 мм - 30 м) Кронштейн для крепления ГНСС антенны (площадка для установки антенны с элементами крепления к зданию) Металлический шкаф для размещения спутникового геодезического приемника и оборудования, обеспечивающего электропитание питание и Интернет-соединение | 5 шт. 5 шт. 5 шт. |
| 1.2 Центр управления в составе: Сервер - Teen на базе процессора Intel, I7 Программное обеспечение для управления сетью СПО «ПИЛОТ» | 1 комплект 1 шт. 1 шт. |
| 2 Сеть базисная опорная активная «Липецк». Руководство по эксплуатации. «Липецк» РЭ | 1 экз. |
| 3 Сеть базисная опорная активная «Липецк». Паспорт | 1 экз. |
осуществляется в соответствии с документом «Инструкция. Сеть базисная опорная активная «Липецк». Методика поверки «Липецк» 001 МП», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 27 января 2015 г.
Основные средства поверки:
- государственный первичный специальный эталон единицы длины ГЭТ-199-2012, пределы допускаемого абсолютного среднего квадратического отклонения результата измерений между пунктами:
- на нижней границе диапазона ± 1 мм;
- на верхней границе диапазона ± 20 мм.
- комплект эталонный приемников сигналов глобальных навигационных спутниковых систем «ФАЗА+», границы систематической составляющей погрешности (при доверительной вероятности 0,95) определения приращений координат методом относительного позиционирования в режиме постобработки 1 мм.
Сеть базисная опорная активная ««Липецк». Руководство по эксплуатации. «Липецк»
РЭ.
Нормативные и технические документы, устанавливающие требования к сети базисной опорной активной «Липецк»
1 ГОСТ Р 53606-2009. «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
2 ГОСТ Р 8. 1550 - 2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
Осуществление геодезической и картографической деятельности (в соответствии с пунктом 5 приложения № 2 приказа Министерства экономического развития РФ от 23 июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»).
Заявитель
Общество с ограниченной ответственностью «РУСНАВГЕОСЕТЬ»
Юридический (почтовый) адрес: 117420, Москва, ул. Профсоюзная, д.57 Тел./факс: (499) 678-20-63, (499) 678-20-89
