| Номер в госреестре | 60497-15 |
| Наименование СИ | Сеть базисная опорная активная |
| Обозначение типа СИ | Ленинградская область - Свирь |
| Изготовитель | ОАО "Институт территориального планирования "Кировское архитектурное, землеустроительное проектно-изыскательское предприятие" (Кировгипрозем), г.Киров |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Сеть базисная опорная активная «Ленинградская область» - «Свирь» (далее по тексту -сеть) предназначена для измерений и закрепления на местности с заданной точностью координатной основы - геоцентрической и локальной систем координат Ленинградской области.

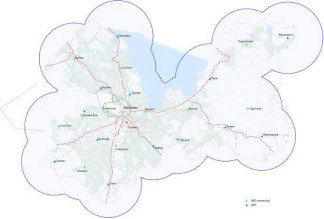

В состав сети входят 24 опорных базисных пункта (далее - ОБП) и Центр управления (далее - ЦУ), расположенных на территории Ленинградской области. В ЦУ осуществляется контроль качества измерительной информации, формируются данные для постобработки результатов. Каждый ОБП включает в себя приемник TOPCON NET-G3A или ФАЗА+, высокоточные антенны CR-G5, CR-G3, G3-A1 или БОРЕЙ и коммуникационное оборудование. ОБП обеспечивают круглосуточный приём сигналов спутников ГЛОНАСС/GPS и передачу информации в реальном времени в ЦУ. Для воспроизведения, хранения и передачи длин эталонных базисов пунктам сети в ее состав включен комплект эталонных приемников сигналов глобальных навигационных спутниковых систем NET-G3A-E4 в количестве 10 штук. ОБП сети расположены на крышах зданий и закреплены специальными центрами, включающими кронштейны крепления и юстировочные устройства. Среднее расстояние между смежными пунктами составляет 70 - 80 км.
Программное обеспечение (ПО) предназначено для управления работой сети, включая его внутреннее тестирование, обработку первичной измерительной информации, вычисления, запись и хранения значений измеряемых величин.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
| Идентифика- | Номер вер- | Цифровой идентификатор ПО (контрольная | Алгоритм |
| ционное на- | сии (иден- | сумма исполняемого кода) | вычисления |
| именование | тификаци- | цифрового | |
| ПО | онный но | идентифика- | |
| мер) ПО | тора ПО | ||
| TopconTools | v8.2.3 | 6FC56277CFF19973740B960FE114539D | MD5 |
| TopNET-S.exe | 10.0p2 | E3D43A417ECABB4541CD8D33D50B88AF | MD5 |
| TopNET-R.exe | 10.0p2 | 2D9977E8011FABC632100163C9C67928 | MD5 |
| TopNET-V.exe | 10.0p2 | 738B6C122DF1AE8D5C49F03D7ADC4EBD | MD5 |
Влияние метрологически значимой части ПО на метрологические характеристики сети не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО сети и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики сети приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности определения координат объекта в режиме постобработки, мм: | |
| - в плане | ± 30 |
| - по высоте | ± 60 |
| Пределы допускаемой абсолютной погрешности определения координат | |
| объекта в режиме реального времени, мм: | |
| - в плане | ± 60 |
| - по высоте | ± 90 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Комплект поставки приведен в таблице 3. Таблица 3
| Наименование | Количество |
| 1 Сеть базисная опорная активная «Ленинградская область» -«Свирь» в составе: 1.1 Опорные базисные пункты сети базисной опорной активной «Ленинградская область» - «Свирь» 1.1.1 Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем NET-G3A-E4 (заводские номера: 618-01770, 618-01793, 618-01408, 618-01391, 618-01758, 61801586,618-01744, 618-01763, 618-01767, 618-01802) | 1 шт. 24 шт. 1 комплект (10 шт.) |
| Наименование | Количество |
| 1.1.2 Опорные базисные пункты в составе: | |
| Аппаратура геодезическая спутниковая Topcon Net-G3A (GPS, | 4 шт. |
| ГЛОНАСС,Ь1,Ь2, AMR, 10 Гц, RTK 10 Гц, 1Гб) | |
| Прибор геодезический (ГНСС-приемник) ФАЗА+ (GPS, ГЛО- | 10 шт. |
| НАСС,Ь1,Ь2, AMR, 10 Гц, RTK 10 Гц, 1Гб) | |
| Высокоточная двухчастотная GPS/ГЛОНАСС/Galileo Choke-ring | 1 шт. |
| антенна CR-G5 с защитным колпаком | |
| Высокоточная двухчастотная GPS/ГЛОНАСС/Galileo Choke-ring | 1 шт. |
| антенна CR-G3 с защитным колпаком | |
| Двухчастотная GPS/ГЛОНАСС/Galileo антенна G3-A1 с защитной | 2 шт. |
| пластиной | |
| Двухчастотная GPS/ГЛОНАСС/Galileo/Compass антенна БОРЕЙ | 10 шт |
| Защитный колпак для антенны G3-A1 | 2 шт. |
| Комплект металлического шкафа для размещения элементов | 14 шт. |
| ПДБС | |
| Установочный кронштейн (юстировочное устройство, мачта для | 14 шт. |
| крепления антенны) | |
| Антенный кабель 30 м с аксессуарами | 14 шт. |
| Коммуникационные кабели и аксессуары | 14 шт. |
| Уровень для вехи | 14 шт. |
| 1.2 Центр управления в составе: | 1 комплект |
| Программное обеспечение TopNet с сетевым решением | 1 шт. |
| Ключ доступа к TopNet RTK station add on (Подключение доп. | 14 шт. |
| RTK станции, сеть от 4 станций) | |
| Ключ доступа к TopNet для составления отчетности | 1 шт. |
| (Accountingmodule) | |
| Программное обеспечение TopconTools на CD с USB ключом, | 1 шт. |
| полный комплекс | |
| Управляющий сервер | 1 шт. |
| Сервер постобработки | 1 шт. |
| Сервер хранения данных | 1 шт. |
| 2 Сеть базисная опорная активная «Ленинградская область» - | 1 экз. |
| «Свирь». Руководство по эксплуатации. «Ленинградская область» | |
| - «Свирь» РЭ | |
| 3 Сеть базисная опорная активная «Ленинградская область» - | 1 экз. |
| «Свирь». Паспорт |
осуществляется в соответствии с документом «Инструкция. Сеть базисная опорная активная «Ленинградская область» - «Свирь». Методика поверки «Ленинградская область» - «Свирь»
001 МП», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 27 февраля 2015 г.
Основные средства поверки:
- государственный первичный специальный эталон единицы длины ГЭТ-199-2012, пределы допускаемого абсолютного среднего квадратического отклонения результата измерений между пунктами:
- на нижней границе диапазона ± 1 мм;
- на верхней границе диапазона ± 20 мм
- комплект эталонный приемников сигналов глобальных навигационных
спутниковых систем NET-G3A-E4, регистрационный номер 57337-14, границы систематической составляющей погрешности (при доверительной вероятности 0,95) определения приращений координат методом относительного позиционирования в режиме постобработки 1 мм.
Сеть базисная опорная активная «Ленинградская область» - «Свирь». Руководство по эксплуатации. «Ленинградская область» - «Свирь» РЭ.
Нормативные и технические документы, устанавливающие требования к сети базисной опорной активной «Ленинградская область» - «Свирь»
1 ГОСТ Р 53606-2009. «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
2 ГОСТ Р 8. 1550 - 2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
Осуществление геодезической и картографической деятельности (в соответствии с пунктом 5 приложения № 2 приказа Министерства экономического развития РФ от 23 июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»).
