| Номер в госреестре | 60502-15 |
| Наименование СИ | Преобразователи вихретоковые |
| Обозначение типа СИ | АР2100 |
| Изготовитель | ООО "ГлобалТест", г.Саров |
| Год регистрации | 2015 |
| Срок свидетельства | 16.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи вихретоковые АР2100 (далее по тексту ПВТ) предназначены для бесконтактных измерений величин осевых сдвигов и радиальных виброперемещений валов турбин, компрессоров и энергетических агрегатов относительно корпуса.
Конструктивно ПВТ состоит из первичного преобразователя (далее по тексту ПП) с катушкой индуктивности в диэлектрическом наконечнике, который играет роль чувствительного элемента, и согласующего устройства перемещения (далее по тексту СУП). СУП вырабатывает сигнал возбуждения ПП и преобразует изменение комплексного сопротивления катушки индуктивности в электрический сигнал, пропорциональный зазору между торцом ПП и поверхностью контролируемого объекта.
Принцип действия ПВТ основан на взаимодействии электромагнитного поля вихревых токов на поверхности контролируемого объекта с электромагнитным полем катушки индуктивности, изменяющем ее комплексное сопротивление.
В зависимости от диапазонов измерений и конструктивных особенностей ПВТ выпускаются в нескольких модификациях. В качестве ПП применяются АЕХХХ.ХХ.ХХ, отличающиеся диаметром катушки, типом выходного соединителя, геометрическими размерами и защитой кабеля (наличие или отсутствие металлорукова).
Структура обозначений ПП:
АЕ
ХХ
Х.
ХХ.
ХХ
геометрические размеры резьбовой части ПП, мм
геометрические размеры нерезьбовой части ПП, мм
индекс наличия разъемного соединения и механической защиты кабеля ПП
диаметр катушки ПП, мм
В качестве СУП применяются Б210Х-Х.ХХ.ХХ, отличающиеся типом выходного соединителя и видом выходного сигнала: выход по напряжению в частотном диапазоне от 0 до 2000 Гц; выход по току в частотном диапазоне от 0 до 2000 Гц; выход по постоянному току, пропорциональному измеряемому размаху виброперемещения.
Структура обозначений СУП:
D210
Х-
Х.
ХХ.
ХХ
длина кабеля ПП, м
диаметр катушки ПП, мм
вид выходного сигнала СУП
тип выходного соединителя СУП
Структура обозначений ПВТ:
Х-
Х-
ХХ.
ХХ.
Х
индекс наличия разъемного соединения и механической защиты кабеля ПП
длина кабеля ПП, м
диаметр катушки ПП, мм
тип выходного соединителя СУП

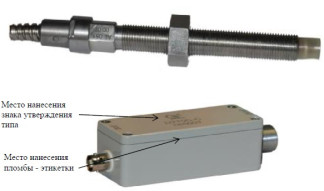

б) согласующее устройство перемещения Б210С-С.05.05
Рисунок 1 - Внешний вид преобразователя вихретокового АР2100С-С-05.05.1 Метрологические и технические характеристики
| Диапазон измерений расстояния, мм, не менее: - для ПВТ с ПП АЕ05Х.ХХ.ХХ (диаметр катушки 5 мм) - для ПВТ с ПП АЕ08Х.ХХ.ХХ (диаметр катушки 8 мм) - для ПВТ с ПП АЕ19Х.ХХ.ХХ (диаметр катушки 19 мм) | от 0,1 до 2,1; от 0,2 до 3,2; от 1,0 до 8,0 |
| Диапазон измерений размаха виброперемещения относительно начального зазора между торцом вихретокового датчика и металлической поверхностью объекта контроля, мкм, не менее: - для ПВТ с ПП АЕ05Х.ХХ.ХХ (диаметр катушки 5 мм) - для ПВТ с ПП АЕ08Х.ХХ.ХХ (диаметр катушки 8 мм) - для ПВТ с ПП АЕ19Х.ХХ.ХХ (диаметр катушки 19 мм) | от 6 до 2000; от 10 до 3000; от 20 до 7000 |
| Диапазон рабочих частот ПВТ, Гц, не менее - для исполнений АР2100Х-У-ХХ.ХХ.Х, АР2100Х-С-ХХ.ХХ.Х - для исполнений АР2100Х-В-ХХ.ХХ.Х | от 0 до 2000 от 2 до 2000 |
| Номинальное значение коэффициента преобразования ПВТ исполнений АР2100Х-У-ХХ.ХХ.Х, мВ/мкм: - с ПП АЕ05Х.ХХ.ХХ (диаметр катушки 5 мм) - с ПП АЕ08Х.ХХ.ХХ (диаметр катушки 8 мм) - с ПП АЕ19Х.ХХ.ХХ (диаметр катушки 19 мм) | 2,5; 1,7; 0,7 |
| Номинальное значение коэффициента преобразования ПВТ исполнений АР2100Х-С-ХХ.ХХ.Х и АР2100Х-В-ХХ.ХХ.Х, мА/мм: - с ПП АЕ05Х.ХХ.ХХ (диаметр катушки 5 мм) - с ПП АЕ08Х.ХХ.ХХ (диаметр катушки 8 мм) - с ПП АЕ19Х.ХХ.ХХ (диаметр катушки 19 мм) | 8,0; 5,3; 2,3 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах | ±2 |
| Диапазон выходного сигнала: - для исполнений АР2100Х-У-ХХ.ХХ.Х, В, не более - для исполнений АР2100Х-С-ХХ.ХХ.Х, АР2100Х-В-ХХ.ХХ.Х, мА | 6 от 4 до 20 |
| Пределы допускаемой основной приведенной к верхней границе диапазона погрешности при измерении расстояния и размаха виброперемещения в рабочем диапазоне амплитуд, % | ±4 |
| Неравномерность частотной характеристики при измерении размаха виброперемещения в диапазоне частот от 2 до 1000 Гц, не более, % | ±10 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона погрешности, вызванной изменением температуры окружающей среды, % | ±10 |
| Напряжение питания постоянного тока, В | +(12,0±0,5) |
| Мощность, потребляемая ПВТ, Вт, не более | 1,0 |
| Габаритные размеры составных частей ПВТ: - корпус СУП (длинахширинахвысота), мм, не более - диаметр ПП АЕ05Х. ХХ.ХХ и АЕ08Х. ХХ.ХХ, мм, не более - диаметр ПП АЕ19Х. ХХ.ХХ, мм, не более - длина ПП без учета кабеля для разных исполнений, мм - общая длина кабеля ПП, м, не более | 120х40х35; 14; 24; от 50 до 300; 20 |
| Масса ПВТ, кг, не более | 2,5 |
Рабочие условия эксплуатации СУП:
- температура окружающего воздуха от минус 30 до плюс 65 °С;
- относительная влажность воздуха до 80 % при 35 °С и более низких температурах, без конденсации влаги.
Рабочие условия эксплуатации ПП и кабеля:
- температура окружающего воздуха от минус 40 до плюс 120 °С;
- относительная влажность воздуха до 95 % при 35 °С и более низких температурах, без конденсации влаги.
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
наносится на верхней поверхности корпуса СУП с помощью лазерной маркировки или самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ.433645.005ПС и руководства по эксплуатации АБКЖ.433645.005РЭ типографским способом в левом верхнем углу.
| Наименование | Количество |
| Преобразователь вихретоковый АР2100 в составе: - ПП АЕХХХ.ХХ.ХХ; | 1 |
| - СУП D210Х-Х.ХХ.ХХ | 1 |
| Блок питания AS05-04 (АБКЖ.436231.001ТУ) | По требованию |
| Преобразователь вихретоковый АР2100Х-Х-ХХ.ХХ.Х. Паспорт АБКЖ.433645.005ПС | 1 |
| Преобразователь вихретоковый АР2100. Руководство по эксплуатации. АБКЖ.433645.005РЭ | Одно на партию |
| Преобразователи вихретоковые АР2100. Методика поверки. А3009.369.МП-14 |
осуществляется по документу А3009.369.МП-14 «Преобразователи вихретоковые АР2100. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» в декабре 2014 г.
Основные средства поверки: микрометр МГ 25-1; набор концевых мер длины №1 кл.2; поверочная виброустановка (диапазон частот от 2 до 1000 Гц, погрешность воспроизведения на базовой частоте ±2 %).
Методика измерений представлена в руководстве по эксплуатации АБКЖ.433645.005РЭ «Преобразователь вихретоковый АР2100. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым АР2100
1 МИ 2060-90 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне 110-6.. .50 м и длин волн в диапазоне 0,2.50 мкм.
2 ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц.
3 АБКЖ.433645.005ТУ «Преобразователь вихретоковый АР2100. Технические условия».
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
