Эквивалент сети Rohde & Schwarz ESH2-Z5, 60504-15

Назначение

Эквивалент сети Rohde & Schwarz ESH2-Z5 (далее по тексту - эквивалент сети) предназначен для измерений несимметричного напряжения индустриальных радиопомех при использовании совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).

Описание

Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой эквивалента сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно посредством интерфейса SCSI Centronics 50-pin.

Принцип работы эквивалента сети (как V-образного эквивалента сети питания) заключается в обеспечении объекта (техническое средство - источник индустриальных радиопомех) рабочим током, нагрузке места его подключения к сети электропитания с ненормированным полным сопротивлением и подаче через фильтр нижних частот возникающее на присоединительных зажимах напряжение на вход измерительного приемника.

Эквивалент сети обеспечивает подключение к техническим средствам, имеющим розетки двухфазной и трехфазной сети электропитания.

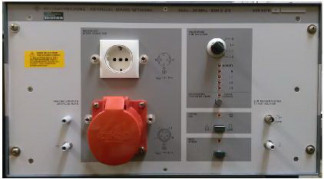

Внешний вид эквивалента сети, места пломбировки от несанкционированного доступа и обозначение места размещения наклейки «Знак утверждения типа» приведены на рисунках 1, 2.

* - место для размещения наклейки «Знак утверждения типа»

Рис. 1

** - места пломбировки от несанкционированного доступа

Рисунок 2

Технические характеристики

Основные метрологические и технические характеристики эквивалента сети приведены в таблице 1.

Таблица 1

Знак утверждения типа

наносится на лицевую панель эквивалента сети в виде наклейки и типографским способом на титульный лист эксплуатационной документации.

Комплектность

В комплект поставки входят:

-    эквивалент сети Rohde & Schwarz ESH2-Z5 - 1 шт.;

-    эксплуатационная документация 1 к-т;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 60504-15 «Инструкция. Эквивалент сети Rohde & Schwarz ESH2-Z5 фирмы «Rohde&Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

27.01.2015 года.

Средства поверки:

генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07), диапазон частот от 10 МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты не более 10-6, пределы допускаемой абсолютной погрешности установки выходной мощности ± 1 дБ;

генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85), диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой абсолютной погрешности установки частоты ± 5 10 ;

приемник измерительный ESU8 (рег. № 41971-09), диапазон частот от 20 Гц до 8 ГГц, пределы допускаемой абсолютной погрешности измерений отношения уровней ± 0,4 дБ.

Сведения о методах измерений

Эквивалент сети Rohde & Schwarz ESH2-Z5. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к эквиваленту сети Rohde & Schwarz ESH2-Z5

1.    ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-2 до 2109 Гц.

2.    ГОСТ Р 51318.16.1.2-2007 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.

3.    Техническая документации фирмы - изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
