Весы контрольные ILERCHECK, 60511-15

Назначение

Весы контрольные ILERCHECK предназначены для измерения массы фасованных товаров в автоматическом режиме.

Описание

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), интегрированного в линию грузовых конвейеров для перемещения взвешиваемых грузов на ГПУ и последующей траспортировки, а также блока управления и устройства коммутации. ГПУ установлено на опорной металлической раме и в себя включает ленточный транспортер, опирающийся на четыре весоизмерительных тензорезисторных датчика FX-1, Sensocar S.A., Испания. Блок управления оснащен электронным весоизмерительным прибором (далее - прибором) в состав которого входит измерительный преобразователь LDU 78.1 version 3, Hauch

& Bach ApS, Дания и сенсорный дисплей (экран оператора), для осуществления управления весами.

Принцип действия весов контрольных ILERCHECK (далее весов ILERCHECK) основывается на преобразовании деформации упругих элементов датчиков весоизмерительных тензорезисторных (далее датчиков), возникающей под действием силы тяжести установленного на ГПУ при взвешивании в статики или прохождении по ГПУ при взвешивании в движении товара, в аналоговый электрический сигнал, соответствующей массе данного товара. В блоке управления производится обработка полученного измерительного и отображение результата взвешивания на экране оператора.

Блок управления имеет функцию установки пороговых значений диапазона взвешивания товара, при отклонении от которых происходит сигнализация оператору, вплоть до установки конвейера.

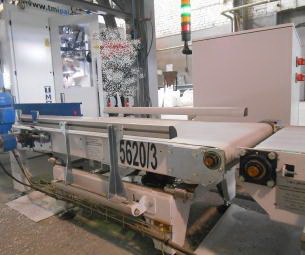

Внешний вид весов контрольных ILERCHECK показан на рисунке 1.

Лист № 2 Всего листов 5

Маркировка весов выполнена в виде таблички, закрепленной на блоке управления, на которой нанесены следующие данные:

-    знак утверждения типа;

-    идентификационный знак изготовителя;

-    серийный номер и обозначение типа;

-    напряжение питания: 380 В;

-    частота питания: 50 Гц;

-    рабочий диапазон температур;

-    знак утверждения типа;

-    поверочное деление

-    действительная цена деления шкалы

-    максимальная нагрузка

-    минимальная нагрузка

Так же дублирующая табличка закреплена на раме ГПУ.

Программное обеспечение

Программное обеспечение (ПО) устройства является встроенным, используется в стационарной (закрепленной) аппаратной части весоизмерительного прибора.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО через интерфейс пользователя невозможен.

Для входа в меню калибровки, оператору необходимо ввести пароль. После сохранения калибровочных настроек, в информационном окне ПО значение параметра «код доступа разделенный» увеличивается на 1 (счетчик изменений).

Идентификационные данные ПО (таблица 1) отображаются в соответствующем меню весоизмерительного прибора.

Таблица 1. Идентификационные данные ПО, отображаемые на экране оператора.

*Переменный параметр, увеличивается на одно значение после каждого сохранения параметров калибровки.

ПО имеет уровень защиты от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».

Технические характеристики

Максимальная нагрузка (Max), кг.................................................................................................50;

Минимальная нагрузка (Min), кг..................................................................................................0,2;

Поверочное деление (e), кг..........................................................................................................0,01;

Действительная цена деления шкалы (d), кг.............................................................................0,01;

Число поверочных делений (n), ................................................................................................5000;

Пределы допускаемой средней (систематической) погрешности для любой нагрузки нетто, большей или равной минимальной нагрузке Min и меньшей или равной максимальной нагрузке Max при автоматической работе приведены в таблице 2.

Предел допускаемого стандартного отклонения погрешности (случайная погрешность) приведен в таблице 3.

Таблица 3.

Пределы допускаемой погрешности для любой нагрузки равной или большей чем Min и равной или меньшей чем Max в неавтоматическом (статическом) режиме работы приведены в таблице 4.

Таблица 4.

Диапазон рабочих температур, °С..............................................................................от +5 до +35.

Параметры электропитания:

-    напряжение питания, В............................................................................от 323 до 418;

-    частота питающей сети, Гц...........................................................................от 49 до 51.

Потребляемая мощность, В А, не более.................................................................................. 500.

Габаритные размеры ГПУ (длинахширинахвысота), мм, не более....................1175х 844 х 713.

Масса, кг, не более.....................................................................................................................180.

Удаленность индикатора от грузоприемного устройства, м, не более.....................................4.

Вероятность безотказной работы за 2000 часов, %...............................................................0,92.

Средний срок службы, лет, не менее..........................................................................................10.

Метрологических характеристики весов приведены с учетом положений ГОСТ Р 54796-2011.

Знак утверждения типа

Знак утверждения типа наносится методом гравировки на маркировочную табличку, закрепленную на боковой стенке блока управления и на корпусе ГПУ, а также на титульный лист эксплуатационной документации методом типографской печати.

Поверка

осуществляется в соответствии с документом МП 60511-15 «Весы контрольные ILERCHECK. Методика поверки», утвержденным ФБУ «Ростовский ЦСМ» «12» февраля 2015 г.

Основные средства поверки:

-    гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.

-    весы неавтоматического действия по ГОСТ OIML R 76-1-2011, обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемого отклонения среднего значения погрешности весов.

Сведения о методах измерений

Описание

Нормативные и технические документы, устанавливающие требования к весам контрольным ILERCHECK

1.    «Весы контрольные ILERCHECK. Паспорт».

2.    «Весы контрольные ILERCHECK. Руководство по эксплуатации».

Рекомендации к применению

-    выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
