| Номер в госреестре | 60512-15 |
| Наименование СИ | Комплекс программно-аппаратный |
| Обозначение типа СИ | АСК-громкость |
| Изготовитель | ООО "Автоматизированные системы контроля Экспресс", г.Москва |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-аппаратный «АСК-громкость» (далее - комплекс) предназначен для измерений амплитуды сигналов напряжения переменного тока (в том числе представленных в цифровых аудио-форматах) и определения разности уровней интегральной громкости.
Конструктивно комплекс выполнен в виде моноблока с установленными: цифроаналоговым преобразователем (ЦАП) ASUS Xonar Phoebus (RTL) PCI-Ex1; преобразователем напряжения измерительным аналого-цифровым модульным NI 4472 (Рег. № 43620-10); специализированным программным обеспечением.
Принцип действия комплекса основан на последовательном цифро-аналоговом и аналого-цифровом преобразовании сигналов напряжения переменного тока, измерении их амплитуды и цифровой обработке результатов измерений для оценки интегральных уровней громкости.
Цифровая обработка и вычисление мгновенных и интегральных уровней громкости проводится в соответствии с алгоритмом, изложенном в приложении 1 технических рекомендаций ITU-R BS.1770 «Алгоритмы измерений громкости звуковых программ и истинного пикового уровня звукового сигнала».

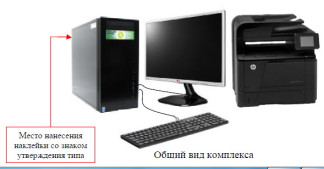

Внешний вид комплекса с указанием места нанесения наклейки со знаком утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунке 1.
Место нанесения наклейки со знаком утверждения типа
Для управления режимами работы комплекса и обработки измерительных сигналов применяется ПО «АСК-громкость».
Идентификационные данные (признаки) ПО указаны в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 2557 ver.10.04 |
| Номер версии (идентификационный номер) ПО | ver.1.00 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики комплекса приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон входных напряжений переменного тока в диапазоне частот от 20 Гц до 20 кГц, В | ±10 |
| Пределы допускаемой погрешности преобразования напряжения на частотах до 1 кГц | ±(0,012U + 0,002/U), где U - амплитуда входного сигнала, В |
| Диапазон измерений интегральной громкости сигналов длительностью от 5 с до 300 с, дБ относительно максимального уровня квантования* | от минус 3 до минус 40 |
| Пределы допускаемой погрешности измерений интегральной громкости сигналов длительностью от 5 с до 300 с, дБ | ±0,2 |
| Диапазон частот, Гц | от 20 до 20 000 |
| Диапазон измерений разности уровней интегральной громкости сигналов длительностью от 5 с до 300 с, дБ относительно максимального уровня квантования | от минус 37 до 37 |
| Пределы допускаемой погрешности измерений разности уровней интегральной громкости сигналов длительностью от 5 с до 300 с, дБ | ±0,4 |
| Г абаритные размеры (длина X ширина X высота), см, не более: - ПЭВМ - ЖК монитор - многофункциональное устройство - источник бесперебойного питания | 54,8*26,5x50,1 55,4x43,6x18,8 44,0x63,4x66,0 40,5x14,5x20,5 |
| Масса, кг, не более - ПЭВМ - ЖК монитор - многофункциональное устройство - источник бесперебойного питания | 16,2 3.1 15.1 9,7 |
| Параметры электропитания от сети переменного тока: - напряжение переменного тока, В; - частота переменного тока, Гц | 220 ± 22 50 ± 2 |
| Лист № 3 Всего листов 4 | ||
| Рабочие условия эксплуатации: | ||
| - температура окружающего воздуха,°С | от 15 до 25 | |
| - относительная влажность воздуха, % | от 30 до 80 | |
| - атмосферное давление, мм рт. ст. | от 650 до 800 | |
| Примечания: | ||
| *Уровень громкости в ITU-R BS.1770 измеряется в LKFS, в EBU R128 | - в LUFS. Единицы | |
| LKFS и LUFS эквивалентны между собой и соответствуют дБ относительно максимального | ||
| уровня квантования. | ||
наносится на переднюю панель комплекса в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 3. Таблица 3
| Обозначение | Количество, штук |
| ПЭВМ Miditower: Core i7-4790/ 8 Гб/ 2 x 1 Тб/ 2 Гб GeForce GTX760/ DVDRW/ 1 Гбит/ Win8.1 | 1 |
| Цифро-аналоговый преобразователь ASUS Xonar Phoebus (RTL) PCI-Ex1 | 1 |
| Преобразователь напряжения измерительный аналого-цифровой модульный NI4472 | 1 |
| ЖК монитор LG 24MP56HQ-T | 1 |
| Многофункциональное устройство hp LaserJet Pro 400 | |
| Источник бесперебойного питания UPS 1400VA Ippon Smart Power Pro | 1 |
| Методика поверки | 1 |
| Руководство по эксплуатации | 1 |
осуществляется в соответствии с документом 651-15-11 МП «Комплекс программноаппаратный «АСК-громкость». Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 13.04.2015 г. Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,001 Гц до 200 кГц, пределы допускаемой абсолютной погрешности установки частоты ± (25-10-6-F + 0,004) Гц, где F - значение устанавливаемой частоты;
- мультиметр 3458А (рег. № 25900-03): диапазон частот от 40 Гц до 1 кГц, пределы допускаемой абсолютной погрешности в диапазонах измерений 100 мВ, 1 и 10 В ±(7-10-5-D +
2-10-5-E), где D - показания прибора, Е - верхнее граничное значение диапазона измерений.
«Комплекс программно-аппаратный «АСК-громкость». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексу программно-аппаратному «АСК-громкость
Техническая документация изготовителя.
Лист № 4 Всего листов 4
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
