| Номер в госреестре | 60521-15 |
| Наименование СИ | Источники напряжения постоянного и переменного тока |
| Обозначение типа СИ | APS-71102 |
| Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источник напряжения постоянного и переменного тока АPS-71102 (далее по тексту-прибор) предназначен для воспроизведения напряжения постоянного и переменного тока.
Источник напряжения основан на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Прибор представляет собой программируемый регулируемый источник напряжения. Управление и контроль режимов работы производится с помощью встроенного микропроцессора как с передней панели вручную, так и дистанционно через стандартный интерфейс USB, обеспечивая плавное регулирование выходных параметров. С целью защиты высокочувствительной электроники от повреждения перенапряжением и избыточным током предусмотрена система электронных предохранителей.

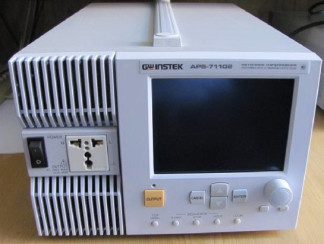

На передней панели прибора расположены органы управления, дисплей, выключатель сетевого питания и универсальные разъемы для переменного выходного напряжения. Прибор оборудован цифровыми измерителями тока, напряжения, частоты, выходной мощности и гармонических составляющих выходного тока, значения которых отображаются на ЖКД. Прибор обладает низким уровнем нестабильности при изменении нагрузки, сетевого напряжения питания и температуры окружающей среды, а также низким уровнем шумов и пульсаций в нагрузке.
Лист № 2 Всего листов 5
внешние с возможностью усиления их выходных характеристик и синхронизации работы прибора от внешнего источника.
На задней панели имеется разъем для подключения шнура питания, интерфейс USB для связи с ЭВМ, входные разъемы для внешних источников питания и синхронизации и выходные разъемы для выходного напряжения постоянного тока.
Таблица 1
| Наименование характеристики | Значение | |
| Режим источника постоянного напряжения | ||
| Диапазон установки выходного напряжения | Шкала 100 В | Шкала 200 В |
| ±(0,1 - 190) В | ±(0,1 - 380) В | |
| Разрешение | 0,1 В | 0,1 В |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения | ±(0,005-Х +0,8 В) | ±(0,005 Х+1,6 В) |
| Х-здесь и далее установленное значение величины на выходе прибора | ||
| Максимальное значение выходного тока | 10 А | 5 А |
| Максимальное значение выходной мощности | 1000 Вт | |
| Режим источника переменного напряжения | ||
| Диапазон установки выходного напряжения, В | Шкала 100 В | Шкала 200 В |
| (0,1 - 135) Вскз | (0,1 - 270) Вскз | |
| Разрешение | 0,1 В | 0,1 В |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения | ±(0,005-Х+0,6 Вскз) | ±(0,005-Х+1,2 Вскз) |
| Максимальное значение выходного тока, А | 10 Аскз | 5 Аскз |
| Диапазон частот выходного напряжения (источник INT) | от 1 до 550 Гц |
| Разрешение | 0,1 Гц |
| Пределы допускаемой абсолютной погрешности установки частоты выходного напряжения | ±0,0001 Х |
| Коэффициент нелинейных искажений выходного напряжения | менее 3 % |
| Неравномерность АЧХ источника на частотах от 1 Гц до 100 Гц от 100 Гц до 550 Гц | w W дд о о" сч" ±± |
| Нестабильность выходного напряжения при изменении тока нагрузки (от 0 до максимального значения) | не более ±0,005- Х |
| Нестабильность выходного напряжения при изменении напряжения питания прибора (на ±10 % от номинального) | не более ±0,002-Х |
| Максимальная выходная мощность | 1000 ВА |
| Режим измерения параметров выходного напряжения | |
| Пределы допускаемой абсолютной погрешности измерения частоты | ±0,0001 Х |
| Пределы допускаемой абсолютной погрешности измерения постоянного и переменного выходного напряжения | ±0,005 Х |
| Пределы допускаемой абсолютной погрешности измерения постоянного выходного тока Пределы допускаемой абсолютной погрешности измерения переменного выходного тока | ±0,03Х ±0,05Х |
| Пределы допускаемой абсолютной погрешности измерения выходной мощности прибора | ±0,02-Х |
| Общие технические характеристики | |
| Напряжение питающей сети | (180 - 250)В |
| Частота питающей сети | 50/60 Гц |
| Потребляемая мощность, В А, не более: | 1400 ВА |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - температура хранения/транспортирования, °С - рабочая температура с гарантированным сохранением технических характеристик, °С | от 0 до 40 от 5 до 85 от -10 до +50 от 5 до 35 |
| Г абаритные размеры (ширина х высота * длина), мм, не более | 258 х 176 х 440 |
| Масса, кг, не более | 9,5 |
Примечание - АСКЗ, ВСКЗ - среднеквадратические значения тока и напряжения.
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.
Комплект поставки прибора соответствует таблице 4.
Таблица 4
| Наименование | Количество | Примечание |
| Источник питания APS-71102 | 1 шт. | |
| Шнур сетевого питания №2 (евронабор №2 10 А/250 В) | 1 шт. | |
| Интерфейсный кабель | 1 шт. | USB |
| Ферритовый сердечник(для установки на кабель USB) | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. | |
| Руководство по программированию источника питания | 1 экз. | по запросу |
| Упаковочная коробка | 1 шт. |
осуществляется в соответствии с документом APS.014/1МП «Источник напряжения постоянного и переменного тока APS-71102. Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 15 августа 2014 г.
Основное поверочное оборудование:
- мультиметр цифровой прецизионный Fluke 8508A, № Г осреестра 25984-08, диапазон измерений от 0 до 1050 В, погрешность измерений постоянного напряжения ±0,004 %, переменного ±6,5 • 10-4;
- вольтметр цифровой универсальный В7-78/1, № Госреестра 31773-06, диапазон измерений от 0 до 1050 В, погрешность ±0,09 %;
- катушка электрического сопротивления Р310, № Госреестра 1162-58, номинал 0,01 Ом (Imax=10 A), класс точности 0,01;
- нагрузка электронная программируемая PEL-300, № Госреестра 20480-07, диапазон установки значений сопротивления от 0,05 до 1000 Ом, максимальный ток 60 А;
- частотомер электронно-счетный Ч3-63/1, № Госреестра 9084-90, диапазон измерений от 0,1 Гц до 1500 МГ ц, погрешность ±5 • 10-7;
- измеритель нелинейных искажений СК6-13, № Госреестра 10227-85, диапазон частот от 10 Гц до 120 кГц, диапазон измеряемых КНИ от 0,003 до 100 %, погрешность ±3 %.
Источник напряжения постоянного и переменного тока APS-71102. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам напряжения постоянного и переменного тока APS-71102
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «Good Will Instrument CO., Ltd.», Тайвань.
