| Номер в госреестре | 60550-15 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | Sitrans P500 |
| Изготовитель | "Siemens Production Automatisation SAS", Франция |
| Год регистрации | 2015 |
| Срок свидетельства | 18.03.2025 |
| МПИ (интервал между поверками) | 3 года; 5 лет - для преобразователей, настроенных на верхний диапазон измерений при корректировке нуля 1 раз в 6 месяцев |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные Sitrans P500 (далее - преобразователи) предназначены для непрерывного измерения значений разности давлений, а так же других функционально связанных с давлением физических величин путем преобразования этих значений в унифицированный аналоговый или цифровой выходной сигнал постоянного тока или напряжения.
Принцип действия преобразователей давления измерительных Sitrans P500 основан на преобразовании пьезорезистивным первичным преобразователем измеряемой разности давлений в электрический сигнал низкого уровня с последующим преобразованием его в унифицированный токовый выходной сигнал или в цифровой сигнал по HART протоколу.
Преобразователь имеет внутреннюю кремниевую мембрану, на которую установлены пьезорезисторы, которые соединены в чувствительный к давлению мост Уитстона. Внешние технологические мембраны гидравлически соединены с кремниевой мембраной с помощью соответствующего жидкостного заполнения. Когда преобразователь подключен к источнику питания и на технологические мембраны действует давление, кремниевая мембрана отклоняется пропорционально разности (перепаду) давления, в результате чего электрический выходной сигнал пропорционально изменяется.
Преобразователи снабжены датчиком рабочего статического давления, температуры электроники и измерительной ячейки. В целях диагностики, в датчике доступны для использования четыре пары указателей мин/макс значения, расположенных в порядке убывания. Пары указателей мин/макс значения используются для контроля четырех переменных измеренных значений: давления, статического давления, температуры датчика и температуры электроники при отрицательных и положительных пиковых значениях. Указатели мин/макс значения позволяют регистрировать долгосрочные максимальные и минимальные пиковые значения измеренных величин, а также их частоту.
Преобразователи являются перенастраиваемыми и могут быть настроены на любое значение в диапазоне, указанном в таблице 2. При этом пределы допускаемой основной погрешности зависит от соотношения r = Pmax , где:
Pmax = максимальный диапазон, на который может быть настроен преобразователь, Рнаст - конкретный диапазон, на который настроен преобразователь r- коэффициент перестройки
Выходной ток может быть настроен на квадратичную зависимость от выходного давления, при этом погрешность измерений давления определяется по формуле, приведенной в паспорте или технической документации.
Преобразователи могут выпускаться в двух модификациях - фланцевые преобразователи и преобразователи с открытой диафрагмой.
Преобразователи давления измерительные Sitrans Р500 могут выпускаться во взрывозащищённом исполнении. На приборы оформлены сертификат взрывозащиты № POCC

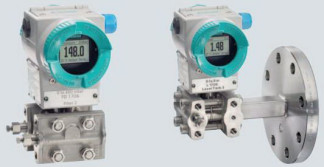

Рис. 1. Общий вид преобразователей давления измерительных Sitrans P500 Программное обеспечение
На преобразователях давления измерительных Sitrans P500 установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| P500SW | 7MF5 | FW 35.01.00 | Не используется |
Программное обеспечение неизменяемое и не считываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 2
| Диапазон измерений дифференциального давления, мбар (Mm) | от 0 до 32000 (от 0 до 3,2) |
| Диапазон измерений статического давления , бар (МПа) | от 0 до 160 (от 0 до 16) |
| Пределы допускаемой основной погрешности, % от диапазона измерений | ±0,03, при r < 10 ±(0,003*r), при r > 10 |
| Информативный параметр аналогового выходного сигнала, мА | от 4 до 20 |
| Информативный параметр цифрового выходного сигнала | Протокол HART |
| Диапазон температур окружающего воздуха, °С | от минус 40 до 85 |
| Пределы допускаемой дополнительной погрешности от воздействия изменения температуры окружающей среды, %/28 °C | Для датчиков дифференциального давления и расхода <0.01 * r + 0,035 (для диапазонов: от 0 до 250 мбар и от 0 до 1250 мбар) <0.006*r + 0,03 (для диапазонов: от 0 до 6250 мбар и от 0 до 32 бар) Для датчиков измерения уровня < (0.025 *r + 0.014) Для диапазона 250 mbar < (0.006 *r + 0.03) % Для диапазонов 1250 mbar, 6250 mbar | |
| Масса, не более, кг | 3 3; (от 9,8 до 11,8 - для модификаций с фланцевой диафрагмой) | |
| Г абаритные размеры (без фланца), длинахдиаметр*высота не более, мм | 139x87x259 | |
Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка или гравировка с изображением знака утверждения типа.
В комплект поставки входит:
1. Преобразователь давления измерительный Sitrans P500
2. Паспорт;
3 Принадлежности и опции по заказу.
4. Методика поверки
осуществляется по документу МП 60550-15 «Преобразователи давления измерительные Sitrans P500. Методика поверки», утвержденной ФГУП ВНИИМС 30.06.2014 г.
Перечень основного оборудования, необходимого для поверки:
- Грузопоршневой манометр МП-2,5, 1 разряда
- Задатчики давления Воздух -1600 и Воздух-2,5
- Грузопоршневой манометр МП-600 1 разряда
- Вольтметр образцовый кл. точн. не ниже 0,01
- Магазин сопротивлений кл. точн. не ниже 0,01
представлены в паспортах на приборы.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным Sitrans P500.
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
2. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
Осуществление производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасных производственных объектов.
