| Номер в госреестре | 60552-15 |
| Наименование СИ | Калибраторы давления |
| Обозначение типа СИ | Fluke 721 |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы давления Fluke 721 (далее - приборы) предназначены для точных измерений давления, а так же регулировки и настройки приборов давления.
Принцип действия приборов основан на аналого-цифровом преобразовании (АЦП) параметров электрических сигналов от двух встроенных первичных измерительных преобразователей давления и отображении их на дисплее.
Калибратор состоит из корпуса со штуцерами с различными резьбами, цифрового дисплея и внутренних первичных преобразователей давления в аналоговый электрический сигнал. В дальнейшем этот сигнал преобразуется в цифровые показания дисплея. При включении калибратора внутри корпуса устанавливается стабильная температура, уменьшающая воздействие изменения температуры окружающего воздуха. Имеется возможность оценить оставшийся до подзарядки срок службы батареи. На выбор пользователя предоставляются различные единицы измерений давления, включая бары, мм вод. ст., кПа, МПа, фунты/кв. дюйм и другие разрешённые для применения в РФ.
Один из встроенных преобразователей измеряет низкий фиксированный диапазон избыточного давления, а другой - более высокие диапазоны измерений давления (см. таблицу
2).
С целью расширения пределов измерений калибратор можно использовать с модулем давления Fluke 700Pxx (номер в Госреестре - 47782-11). Также могут производиться электрические измерения для регулировки и наладки преобразователей давления с аналоговым выходным сигналом, и, кроме того, измерения температуры с помощью стандартного, поставляемого по отдельному заказу, термометра сопротивления RTD Pt-100.
Различные модели приборов отличаются друг от друга диапазонами измерений (данные для 14 моделей представлены в табл. 2).

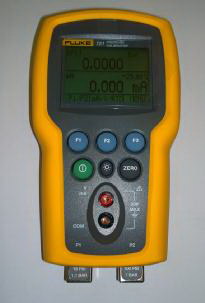

Внешний вид калибраторов давления Fluke 721 представлен на рис. 1
Таблица 1
| Наименование программного обеспечения | Идентиф икационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для калибраторов давления Fluke 721 | Firmware | 1.0 | _ | _ |
При работе калибратора давления Fluke 721 пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики калибратора. Защита ПО от непреднамеренных и преднамеренных изменений соответствует низкому уровню согласно Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2
| Наименование характеристики | Значение характеристики | |
| Диапазон измерений избыточного дав | Низкий диапазон измере- | Высокий диапазон изме- |
| ления | ний давления, бар | рений давления, бар |
| 721-1601 | от минус 0,97 до 1,1 | от минус 0,83 до 6,9 |
| 721-1603 | от минус 0,97 до 1,1 | от минус 0,83 до 20 |
| 721-1605 | от минус 0,97 до 1,1 | от минус 0,83 до 34,5 |
| 721-1610 | от минус 0,97 до 1,1 | от 0 до 69 |
| 721-1615 | от минус 0,97 до 1,1 | от 0 до 103,4 |
| 721-1630 | от минус 0,97 до 1,1 | от 0 до 200 |
| 721-1650 | от минус 0,97 до 1,1 | от 0 до 345 |
| 721-3601 | от минус 0,97 до 2,48 | от минус 0,83 до 6,9 |
| 721-3603 | от минус 0,97 до 2,48 | от минус 0,83 до 20 |
| 721-3605 | от минус 0,97 до 2,48 | от минус 0,83 до 34,5 |
| 721-3610 | от минус 0,97 до 2,48 | от 0 до 69 |
| 721-3615 | от минус 0,97 до 2,48 | от 0 до 103,4 |
| 721-3630 | от минус 0,97 до 2,48 | от 0 до 200 |
| 721-3650 | от минус 0,97 до 2,48 | от 0 до 345 |
| Диапазон измерений тока, мА | от 0 до 24 | |
| напряжения, В | от 0 до 30 | |
| Пределы допускаемой основной погрешности (по давлению), при температуре 25±10 оС, % от диапазона 721-1601 721-1603 | ±0,025 | ±0,025 |
| 721-1605 | ±0,025 | ±0,025 |
| 721-1610 | ±0,025 | ±0,025 |
| 721-1615 | ±0,025 | ±0,025 |
| 721-1630 | ±0,025 | ±0,025 |
| 721-1650 | ±0,025 | ±0,025 |
| 721-3601 | ±0,025 | ±0,035 |
| 721-3603 | ±0,025 | ±0,025 |
| 721-3605 | ±0,025 | ±0,025 |
| 721-3610 | ±0,025 | ±0,025 |
| 721-3615 | ±0,025 | ±0,025 |
| 721-3630 | ±0,025 | ±0,025 |
| 721-3650 | ±0,025 | ±0,025 |
| ±0,025 | ±0,035 | |
| Пределы допускаемой основной погрешности (по напряжению) | ±0,015% от текущего значения ±0,002 В | |
| Пределы допускаемой основной погрешности (по току) | ±0,015% от текущего значения ±0,002 мА | |
| Диапазон рабочих температур, оС | от минус 10 до плюс 50 | |
| Пределы допускаемой приведённой | ±0,002 | |
| дополнительной температурной по | (в диапазонах от минус 10 С до плюс 15 С и от плюс | |
| грешности, % от диапазона на 1оС | 35 оС до плюс 50 оС) | |
| Масса, не более, кг | 0,539 | |
| Г абаритные размеры (дли-нахширинахвысота), см, не более | 50x11x5,8 | |
Знак утверждения типа СИ наносится на корпус прибора методом гравировки и на титульный лист паспорта типографским способом.
Таблица 3
| Калибратор давления Fluke 721 | 1 шт |
| Паспорт | 1 экз. |
| Методика поверки «Калибраторы давления Fluke 721. Методика поверки». | 1 экз. |
поверку калибраторов давления Fluke 721 проводят в соответствии с методикой МП 60552-15 «Калибраторы давления Fluke 721 Методика поверки», утверждённой ФГУП «ВНИИМС» 09.02.2015 г.
Основные средства поверки:
- грузопоршневые манометры избыточного давления МП-2,5; МП-6; МП-60; МП-600 класса точности 0,01;
- грузопоршневой манометр избыточного давления МГП-100, класса точности 0,01;
- грузопоршневые манометры абсолютного давления 1-го разряда МПА-15 (ТУ50-62-83), МАД-3М (Хд2.832.002ТУ), МАД-40, МАД-720;
- калибратор давления пневматический «Метран-504 Воздух», класса точности 0,01.
- калибратор давления пневматический «Метран-505 Воздух», класса точности 0,015.
«Калибраторы давления Fluke 721. Паспорт».
Нормативные и технические документы
1. ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
2. ГОСТ 8.840-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне
1 - 1*10 в шестой степени Па».
3. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
