Номер в госреестре | 60553-15 |
Наименование СИ | Установки раздаточные жидкости |
Обозначение типа СИ | Дженерал Пампс-А |
Изготовитель | ООО "Невская Звезда", г.С.-Петербург |
Год регистрации | 2015 |
Срок свидетельства | 06.05.2020 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Установки раздаточные жидкости «ДЖЕНЕРАЛ ПАМПС-А» (далее -установки) предназначены для измерения объема жидкости AdBlue (32,5% раствор мочевины в деминерализованной воде) при выдаче ее в баки транспортных средств с дизельным двигателем.
Принцип действия установок состоит в следующем: жидкость из резервуара через приемный клапан и фильтр подается в измеритель объема (счетчик ультразвуковой или счетчик с овальными шестернями) из которого через раздаточный шланг с пистолетом поступает в специальный бак транспортного средства.
Информация о количестве жидкости, прошедшее через счётчик, поступает в электронно-вычислительное устройство установок, на цифровом табло которого отображается количество отпущенной жидкости, его цена и стоимость.
Установка показаний на цифровом табло разового учета выданного объёма жидкости в положение нуля производится автоматически при задании дозы.
Задание дозы жидкости и включение установок производит оператор на пульте, находящемся непосредственно на установке или с пульта дистанционного
В установках реализован прямой метод измерения объема жидкости, проходящего через установку, измерителем объема жидкости.
Установки поставляются с встроенным насосом или без насоса, в этом случае используется погружной насос.
Установки выпускаются односторонние или двухсторонние с одним раздаточным шлангом на каждую сторону.
Основными элементами установки являются:
- измеритель объема: с овальными шестернями TS06C или TS10C, производства фирмы «Tuthill Transfer Systems», США, с датчиком импульсов SCL; или ультразвуковой FUQB4B-NW-040EA со встроенным датчиком импульсов, производства фирмы «TOKICO», Япония;
- электронно-вычислительное устройство ТОПАЗ-106-К2-2МР ЭМС ЖКД, производства ООО «ТОПАЗ-ЭЛЕКТРО», Россия;
- насосный блок SUZZARABLUE AC PUMP F0020301A, производства фирмы «PIUSI», Италия
- фильтр тонкой очистки 5 мкм;
- раздаточный пистолет со шлангом длиной не менее 4,2 м.
Установки используются как законченное самостоятельное изделие или как модуль в составе комбинированных топливораздаточных систем или как встраиваемый модуль для установки в контейнерные автозаправочные станции.
Для устойчивой работы при отрицательных температурах окружающего воздуха установки комплектуются четырьмя электронагревателями (электронно-вычислительное устройство, шланговая стойка, гидромодуль, трубопровод) с независимым друг от друга управлением и общей мощностью 500 Вт. Для питания нагревателя используется самостоятельный кабель.
Установки безопасны для окружающей среды.
Установки при заказе имеют следующее обозначение:
«ДЖЕНЕРАЛ ПАМПС-А» ХХХ.Х.Х.Х, где первый Х - Конструктивное исполнение:
1 - Отдельно стоящая установка
2 - Приставной модуль (совместно с ТРК Дженерал Пампс-М/Н)
3 - Встраиваемый модуль для установки в контейнерные автозаправочные
станции.
второй Х - Тип насоса:
0 - Погружной (в резервуаре с мочевиной).
1 - Всасывающий (встроенный в установку). третий Х - Количество раздаточных рукавов:
1 - один раздаточный рукав.
2 - два раздаточных рукава. четвертый Х - Номинальный расход:
1 - 35 л/мин.
2 - 60 л/мин.
пятый Х - Наличие системы возврата шланга:
0- без системы возврата шланга.
1- с системой возврата шланга.
шестой Х - Наличие системы обогрева гидравлики:
0- без системы обогрева гидравлической системы.
1- с устройством обогрева гидравлической системы.
Пример обозначения установки при заказе: «ДЖЕНЕРАЛ ПАМПС-А 102.1.1.1» -отдельно стоящая установка для выдачи мочевины, с насосом напорного типа, двумя раздаточными рукавами, с номинальным расходом 35 л/мин, с системой возврата шланга и с устройством обогрева гидравлической системы.

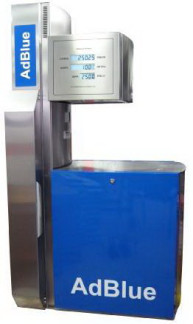

Общий вид установок представлен на рисунке 1.
В установках предусмотрено опломбирование измерителя объема и защитной крышки переключателя «Настройка» электронно-вычислительного устройства ТОПАЗ-106-К2-2МР ЭМС ЖКД.
Измеритель объема FUQB4B-NW-040EA с датчиком импульсов заключен в неразборный корпус, механически защищен и пломбированию не подлежит.
Программное обеспечение (ПО) установок является встроенным, метрологически значимая часть ПО имеет функции определения объёма выданной жидкости, вывода информации об объёме выданной жидкости и ее стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены жидкости, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронно-вычислительным устройстве установки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется, а также защищен паролем администратора.
Конструкция установок обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно в установках имеется механическая защита и отсутствие программно-аппаратных интерфейсов связи. Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования корпуса и тумблера "Настройка/работа" электронно-вычислительного устройства в положении "Работа", равно как и не могут быть изменены параметры работы ПО.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.
Идентификационные данные ПО приведены в таблице 1
Таблица 1
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Топаз-106К2-2МР ЭМС ЖКД |
Номер версии (идентификационный номер) ПО | 302(ххх)71(х) |
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | *- |
Алгоритм вычисления цифрового идентификатора ПО | *- |
где - х принимает значения от 1 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Конструкция установок обеспечивает полное ограничение доступа к
метрологической части ПО и измерительной информации. Уровень защиты ПО и
измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Номинальный расход через один рукав установки, л/мин, ±10% 35; 60
Наименьший расход, л 5; 10
Наименьшая доза выдачи, л 2; 10
Пределы допускаемой основной относительной погрешности при температуре окружающей среды и жидкости (20 ± 5) °С, %:
- для установок с измерителями объема TS06C или TS10C ±0,25;
- для установок с измерителями объема FUQB4B-NW-040EA ±3,0
Пределы допускаемой относительной погрешности при температуре отличной от (20 ± 5) °С, в пределах температур окружающей среды от минус 40 °С до плюс 50 °С, %:
- для установок с измерителями объема TS06C или TS10C ±0,5;
- для установок с измерителями объема FUQB4B-NW-040EA ±5,5 Верхний предел показаний указателя разового учета:
- выданного количества раствора мочевины, л, не менее 9999,99;
- цены за 1 л, руб., не менее 99,99;
- цены за выданную дозу, руб., не менее 9999,99 Верхний предел показаний указателя суммарного учета, л, не менее 9 999 999 Дискретность отображения информации указателя разового учета 0,01 Дискретность отображения информации указателя суммарного учета, л, не более
1,0.
5
4,2±0,1; 5,9±0,1 1; 2 1250
Номинальная тонкость фильтрования, мкм Длина раздаточного рукава, м, не менее Количество раздаточных рукавов, шт.
Потребляемая мощность, В • А, не более Условия эксплуатации:
- атмосферное давление, кПа от 84 до 106,7;
- относительная влажность, % от 30 до 100;
- температура выдаваемой жидкости, от минус 5 до плюс 40
- температура окружающего воздуха, оС от минус 40 до плюс 50 Электропитание от сети переменного тока:
Т> ООЛ+10% . ооЛ+10% .
- напряжением, В 220_15%; 380_15%;
- частотой, Гц 50 ± 1 Средний срок службы, лет 10
Установка сохраняет метрологические характеристики в пределах норм при высоте раздаточного крана над уровнем земли 2,6 м.
Г абаритные размеры и масса установок «ДЖЕНЕРАЛ ПАМПС - А» представлены таблице 2.
Таблица 2
Модификация | Г абаритные размеры (Ш х Г х В), мм | Масса, кг, не более |
1Х1.Х.Х.Х | 1035х578х2100 | 220 |
1Х2.Х.Х.Х | 1035х578х2100 | 195 |
2Х1.Х.Х.Х | 1004х646х2100 | 210 |
2Х2.Х.Х.Х | 1004х768х2100 | 185 |
3ХХ.Х.Х.Х | 840 х 401 х 1600 | 65 |
наносится на маркировочную табличку установки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
1 Установка (модификация по заказу) - 1 шт.
2 Руководство по эксплуатации ДП-А.2011.010 РЭ - 1 экз.
3 Паспорт ДП-А.2011.010 ПС - 1 экз.
4 Методика поверки МЦКЛ.0156.МП - 1 экз.
5 Запчасти - по заказу
осуществляется в соответствии с документом МЦКЛ.0156.МП «Установки раздаточные жидкости «ДЖЕНЕРАЛ ПАМПС-А». Методика поверки», утвержденным ГЦИ СИ КИП «МЦЭ» 20.10.2014 г.
Основное поверочное оборудование:
- при первичной поверке мерники 2 разряда вместимостью 2, 5, 10, 20, 50 л и основной погрешностью не более ±0,08 % по ГОСТ 8.400-80;
- при периодической поверке мерники 2 разряда вместимостью 10, 20, 50 л и основной погрешностью не более ±0,1 % по ГОСТ 8.400-80.
изложены в руководстве по эксплуатации на установки ДП-А.2011.010 РЭ.
Нормативные и технические документы, устанавливающие требования к установкам раздаточным жидкости «ДЖЕНЕРАЛ ПАМПС-А»
1 ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости.
2 Технические условия ТУ 4213-010-72478167-2014 «Установки раздаточные жидкости «ДЖЕНЕРАЛ ПАМПС-А».
3 МЦКЛ.0156.МП «Установки раздаточные жидкости «ДЖЕНЕРАЛ ПАМПС-А». Методика поверки».
- при осуществлении торговли.
Зарегистрировано поверок | 22 |
Поверителей | 4 |
Актуальность данных | 22.11.2024 |
