Источники микропотоков паров ртути - рабочие эталоны 1-го разряда ИМ-Hg, 60554-15

Назначение

Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1-го разряда (далее - ИМ-Hg) предназначены для воспроизведения единицы массовой концентрации ртути в азоте (воздухе или метане) и ее передачи к рабочим средствам измерений в соответствии с ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Описание

Принцип действия ИМ-Hg - термодиффузионный.

ИМ-Hg представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом. Производительность ИМ-Hg (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.

ИМ-Hg применяются в качестве сменных элементов в газоаналитических и газосмесительных устройствах (термодиффузионных генераторах газовых смесей), применяемых для градуировки и поверки газоанализаторов контроля ртути в воздухе рабочей зоны.

ИМ- Hg различаются температурой применения и конструктивным исполнением. Конструктивно ИМ могут быть выполнены в виде:

-    трубки из поливинилхлорида, полиэтилена или силикона (исполнение А),

-    стеклянного или фторопластового резервуара с насадкой из поливинилхлорида, полиэтилена или силикона (исполнение Г).

ИМ- Hg относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

В эксплуатации ИМ- Hg ремонту не подлежат.

Хранение и транспортирование ИМ- Hg осуществляется в специализированном контейнере, имеющем возможность продувки внутреннего объема инертным сухим газом (азотом) и входящем в комплект поставки.

Применение ИМ-Hg осуществляется также в инертной сухой среде - в азоте по ГОСТ 9293-74.

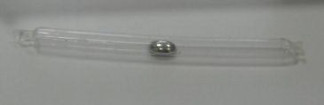

Внешний вид ИМ- Hg приведен на рисунках 1 и 2.

Рисунок 2 - Внешний вид ИМ-Hg исполнение Г.

Программное обеспечение

Программное обеспечение отсутствует.

Технические характеристики

1 Диапазоны производительности ИМ-Hg приведены в таблице 1.

Таблица 1.

2    Допускаемое относительное отклонение производительности от заданного при заказе значения: не более ± 15 %.

3    Пределы допускаемой относительной погрешности (5о) ИМ-Hg (пределы допускаемой относительной погрешности значений производительности, воспроизводимых источником микропотока) для всех исполнений ИМ-Hg: ± 6 %.

4    Номинальные значения температур (Тн) приведены в таблице 1.

5    Габаритные размеры и конструктивное исполнение ИМ-Hg приведено в таблице 2.

Таблица 2.

6    Масса ИМ-Hg, г, не более: 20.

Примечание: конкретное значение массы указывается в паспорте на ИМ-Hg .

7    Масса вещества в ИМ-Hg, г, не менее: 1,0.

Предельным состоянием считают изменение массы ИМ-Hg более, чем на 0,8 г.

Отклонение измеренного значения массы от первоначального значения массы ИМ Hg (брутто), указанного в паспорте, не более:

-    0,3 г (при вводе в эксплуатацию),

-    0,6 г (в процессе эксплуатации).

8    ИМ-Hg заполнены веществом с содержанием основного компонента не менее 99,999 % по ГОСТ 4658-73.

9    Г арантийный срок годности ИМ-Hg (интервал времени, в течение которого гарантируется неизменность метрологических характеристик ИМ-Hg с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации): 2 года.

10    Средняя наработка на отказ: 5000 ч (при доверительной вероятности Р=0,95).

Знак утверждения типа

Знак утверждения типа наносится на паспорт и контейнер (упаковку), в котором хранится ИМ- Hg.

Комплектность

В комплект поставки ИМ- Hg входят:

1    Источник микропотоков (исполнение и производительность ИМ- Hg определяется при заказе) - 1 шт.

2    Контейнер с продувкой - 1 шт.

3    Паспорт -1 экз.

4    Свидетельство о поверке - 1 экз.

Поверка

осуществляется по документу МП-242-1840-2015 «Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1-го разряда. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 января 2015 г.

Основные средства поверки:

Эталонный комплекс аппаратуры, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154 - 2011.

Эталоны сравнения - ИМ паров ртути по ГОСТ 8.578-2008, относительная погрешность не более ± 4 %.

Газоанализатор-компаратор, относительное среднее квадратическое отклонение случайной погрешности (Sc,) не более 2,0 %.

Сведения о методах измерений

Методика измерений приведена в документе «Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1-го разряда. Паспорт» ШДЕК 418319.011 ПС, 2014 г. и в руководствах по эксплуатации на термодиффузионные генераторы.

Нормативные и технические документы, устанавливающие требования к источникам микропотоков паров ртути ИМ- Hg - рабочим эталонам 1-го разряда

1    ГОСТ 8.578-2008. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    Источники микропотоков паров ртути ИМ-Hg - рабочие эталоны 1-го разряда. Технические условия ШДЕК 418319.011 ТУ.

Рекомендации к применению

оказание услуг по обеспечению единства измерений
