Генератор хлор-воздушной смеси ГХВС-07, 60561-15

Назначение

Генератор хлор-воздушной смеси ГХВС-07 (далее - генератор) является рабочим эталоном

2-го разряда и предназначен для воспроизведения единицы массовой концентрации хлора в хлор-воздушной смеси и ее передачи рабочим средствам измерений в соответствии с ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Описание

Принцип действия генератора основан на разбавлении воздухом потока газообразного хлора, полученного на аноде электрохимической ячейки при протекании постоянного тока.

Генератор выполнен в виде одного блока, в состав которого входят: электрохимическая ячейка, компрессор, таймер, устройство управления.

На передней панели генератора расположены: клавиша включения/выключения сетевого питания, ротаметр, штуцер выхода газовой смеси хлора в воздухе (далее - ГС), цифровой дисплей и панель управления.

При помощи кнопок управления устанавливаются следующие параметры: требуемое значение массовой концентрации хлора на выходе генератора, значение объемного расхода воздуха и время работы генератора в заданном режиме. В генераторе предусмотрена возможность задания объемного расхода воздуха вручную по прилагаемой градуировочной характеристике (Приложение В Руководства по эксплуатации).

В зависимости от этих параметров задается величина тока в электрохимической ячейке. Количество выделившегося хлора пропорционально величине приложенного тока. Поток воздуха от встроенного компрессора через фильтр, индикатор и регулятор расхода поступает в электрохимическую ячейку.

Устройством управления осуществляется диагностика электрохимической ячейки и при исчерпании ее ресурса по хлору выдается сообщение: «Ресурс ЭХЯ выработан».

Значения массовой концентрации хлора (С, мг/м3) и установленного объемного расхода воздуха (Q, дм3/мин) выводятся на цифровой дисплей.

Генератор используется с поверочной насадкой, служащей для соединения выходного штуцера с поверяемыми средствами измерений с помощью трубки из фторопласта.

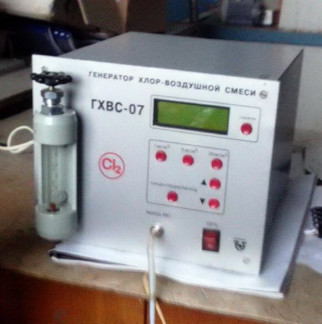

Внешний вид генератора ГХВС-07 представлен на рисунке 1.

Программное обеспечение

Г енераторы имеют встроенное программное обеспечение (ПО).

Программное обеспечение осуществляет функции:

-    расчет массовой концентрации хлора,

-    отображение результатов измерений на дисплее генератора,

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант,

-    контроль общих неисправностей (выдача сообщений о выработке ресурса электрохимической ячейки),

Генератор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Влияние встроенного ПО учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 Идентификационные данные ПО

Технические характеристики

1.    Диапазоны воспроизводимых значений массовой концентрации хлора в ГС на выходе генератора от 0,3 до 20,0 мг/м3 (режим непрерывного задания ГС).

2.    Номинальные значения воспроизводимых дискретных значений массовой концентрации хлора в ГС в мг/м3: 1,00; 5,0; 20,0 (режим дискретного задания ГС).

3.    Пределы допускаемой относительной погрешности: ± 8 %.

4.    Время установления заданной концентрации хлора, не более: 30 мин.

5.    Диапазон значений объемного расхода ГС на выходе генератора: от 0,4 до 1,0 дм /мин.

6.    Пределы допускаемой относительной погрешности поддержания расхода в течение 2 ч непрерывной работы: ± 2 %.

7.    Номинальная цена единицы наименьшего разряда цифрового индикатора составляет: в диапазоне значений массовой концентрации    0,01 мг/м ;

в диапазоне значений объемного расхода    0,1 дм3/мин.

8.    Время прогрева: не менее 30 мин.

9.    Генераторы сохраняют свои метрологические характеристики в течение 8 ч непрерывной работы.

10.    Габаритные размеры, мм, не более: :длина - 220; ширина - 300; высота - 175.

11.    Масса, не более: 4 кг.

12.    Электрическое питание: от сети переменного тока напряжением (230±23) В, частотой (50 ± 1) Гц.

13.    Потребляемая мощность, не более: 20 ВА.

14    Средняя наработка на отказ (при доверительной вероятности Р=0,95): 6000 часов.

15    Средний срок службы: 8 лет.

16    Условия эксплуатации:

-    температура окружающего воздуха от 15 до 25 оС;

-    диапазон атмосферного давления от 84 до 106,7 кПа;

-    диапазон относительной влажности (без конденсации влаги) до 98 %;

Хлор в очищенном воздухе должен отсутствовать.

Знак утверждения типа

Знак утверждения типа наносится на шильдик (этикетку) генератора и на титульный лист Руководства по эксплуатации ОКДМ.421320.010 РЭ.

Комплектность средств измерений

Комплект поставки генератора указан в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП-242-1866-2015 «Генератор хлор-воздушной смеси ГХВС-07. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 18 марта 2015 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификации ГГС-К (термодиффузионный) по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) в комплекте с источником микропотока ИМ хлора по ИБЯЛ.418319.013 ТУ;

-    газоанализатор-компаратор хлора, СКО не более 1 %;

-    расходомер - счетчик газа РГС-1 по ШДЕК.421322.001 ТУ (№ 20831-06 в Госреестре

РФ).

Сведения о методах измерений

Методика измерений приведена в документе «Генератор хлор-воздушной смеси ГХВС-07. Руководство по эксплуатации» ОКДМ.421320.010 РЭ.

Нормативные и технические документы, устанавливающие требования к генераторам хлор-воздушной смеси ГХВС-07

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

2    «Генератор хлор-воздушной смеси ГХВС-07. Руководство по эксплуатации» ОКДМ.421320.010 РЭ.

Рекомендации к применению

оказание услуг по обеспечению единства измерений.
