Государственный реестр средств измерений

Газоанализаторы кислорода ГК, 60563-15

60563-15
Газоанализаторы кислорода ГК (в дальнейшем - газоанализаторы), предназначены для непрерывных дистанционных беспробоотборных измерений объемной доли кислорода в воздухе рабочей зоны.
Карточка СИ
Номер в госреестре 60563-15
Наименование СИ Газоанализаторы кислорода
Обозначение типа СИ ГК
Изготовитель АО Инвестиционная НПК "Русские Энергетические Технологии" (РЭТ), г. Москва; ЗАО Инвестиционная НПК "Русские Энергетические Технологии" (РЭТ), г. Москва (срок свидетельства: 06.05.2020 г.)
Год регистрации 2015
Срок свидетельства 06.05.2025
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы кислорода ГК (в дальнейшем - газоанализаторы), предназначены для непрерывных дистанционных беспробоотборных измерений объемной доли кислорода в воздухе рабочей зоны.

Описание

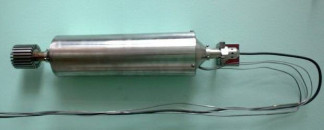

Г азоанализаторы состоят из датчика, измерительного блока и соединительной коробки (или соединительных втулок). Принцип действия чувствительного элемента датчика основан на изменении ЭДС твердоэлектролитной гальванической ячейки в зависимости от парциального давления кислорода в окружающей датчик атмосфере. Датчик газоанализатора ГК имеет стальной корпус, на который намотан кабельный нагреватель, внутри него установлена термопара. В корпусе датчика размещена гальваническая ячейка и катализатор окисления водорода. Оболочка этого отделения образована стенками корпуса и двумя сетчатыми огнепреградителями. Пространство между корпусом и внешним защитным кожухом заполнено теплоизолятором. Сигнал с датчика по кабелю через соединительную коробку или соединительные втулки передается на измерительный блок. Внешний вид датчика газоанализатора представлен на рисунке 1.

Напряжение питания для нагревателя датчика подается с измерительного блока.

Измерительный блок состоит из корпуса в виде несущего каркаса с кожухом. Внутри корпуса установлены электронные платы. На лицевой панели имеется цифровой светодиодный индикатор, кнопки и переключатели управления. На задней панели установлены электрические разъемы и предохранители.

Внешний вид измерительного блока газоанализатора, с указанием мест нанесения знака утверждения типа и пломбирования от несанкционированного доступа представлен на рисунках 2 и 3.

Г азоанализатор кислорода ГК относится к взрывозащищенному электрооборудованию и предназначен для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты:

Пломбировка от ч несанкционирован ого доступа

-    датчик кислорода, входящий в состав газоанализаторов кислорода, имеет взрывозащитное исполнение вида «е»;

-    маркировку взрывозащиты устройств, входящих в состав газоанализатора: для датчика - 2Ехе11 (Н2) Х, соединительной коробки - 2Ехе11 250 °С, соединительных втулок

- 2ЕхеП 500 °С. Знак «Х», стоящий после маркировки взрывозащиты датчика означает, что концентрация водорода в измеряемой паровоздушной среде не должна превышать 0,1 % объемных;

-    измерительный блок предназначен для использования вне взрывоопасной зоны. Метрологические и технические характеристики

Метрологические и технические характеристики газоанализаторов приведены в таблице 1.

Таблица 1 - Метрологические и технические характеристики_

Наименование характеристики

Значение характеристики

1 Диапазон измерений объемной доли кислорода, %

от 0 до 25

2 Пределы допускаемой погрешности измерений объёмной доли кислорода, приведенной к верхнему пределу измерений (ВПИ), %

± 12

3 Время установления показаний, Т0,67, с, не более

120

4 Потребляемая мощность, В • А, не более

300

5 Г абаритные размеры, мм, не более измерительного блока:

-    ширина

-    высота

-    длина

280

180

350

датчика:

-    диаметр

-    высота

110

510

6 Масса, кг, не более:

-    измерительного блока

-    датчика

10

5

7 Рабочие условия эксплуатации датчика:

-    температура, °С

-    давление, МПа

-    относительная влажность, %

от 20 до 60 от 0,08 до 0,7 от 5 до 100

измерительного блока:

-    температура, °С

-    относительная влажность, %

-    давление, кПа

от 5 до 60 от 5 до 100 от 84 до 106,7

8 Предельные условия эксплуатации датчика:

-    температура, °С

-    длительность, ч

до 250 до 24

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации газоанализатора типографским способом и непосредственно на заднюю панель измерительного блока прибора методом шелкографии.

Комплектность

Комплект поставки приведен в таблице 2. Таблица 2 - Комплект поставки

Наименование

Обозначение

Количество

1 Газоанализатор кислорода в составе:

АРТН.421111.304

1

- датчик (первичный измерительный преобразователь)

АРТН.421111.304

1

- измерительный блок (вторичный измерительный преобразователь)

АРТН.421111.304

1

- соединительная коробка (или комплект соединительных втулок)

АРТН.301 119.304 (Э091.6996-01.01.05.001 - 003)

1

2 Паспорт

АРТН.421100.304 ПС

1

3 Руководство по эксплуатации

АРТН.421100.304 РЭ

1

Поверка

осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации АРТН.421100.304 РЭ, утверждённым первым заместителем генерального директора по научной работе ФГУП «ВНИИФТРИ» в декабре 2014 г.

Основные средства поверки:

-    ГСО-ПГС состава О2/К2: рег. № 10253-2013 (объёмная доля О2 9,72 %, пределы допускаемой абсолютной погрешности = ± 0,10 %), рег. № 10253-2013 (объёмная доля

О2 24,99 %, пределы допускаемой абсолютной погрешности = ± 0,14 %);

-    газообразный азот чистоты 99,99 % в баллонах под давлением по ТУ 6-21-39-96;

-    калибратор-измеритель унифицированных сигналов ИКСУ-200Ех рег. № 24430-03 (пределы допускаемой абсолютной погрешности измерений силы тока А = ± 0,03 мА, диапазон измерений 0 - 25 мА).

Сведения о методах измерений

Газоанализатор кислорода ГК. Руководство по эксплуатации. АРТН.421100.304 РЭ

Нормативные документы, устанавливающие требования к газоанализаторам кислорода ГК

1    ГОСТ 8.578-2008 ГСИ. «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

2    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

3    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

4    Газоанализатор кислорода ГК. Технические условия АРТН 421100.304 ТУ.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации производственного объекта.
