| Номер в госреестре | 60564-15 |
| Наименование СИ | Газоанализаторы водорода |
| Обозначение типа СИ | ГВ-01 |
| Изготовитель | ЗАО Инвестиционная НПК "Русские Энергетические Технологии" (РЭТ), г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 06.05.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы водорода ГВ-01 (в дальнейшем - газоанализаторы), предназначены для непрерывных дистанционных беспробоотборных измерений объемной доли водорода в воздухе рабочей зоны.
Г азоанализаторы состоят из измерительного блока, датчика и соединительной коробки (или соединительных втулок). В газоанализаторах используется датчик, чувствительный элемент которого изготовлен из сплава палладий-серебро. Такой элемент способен поглощать водород из анализируемой газовой смеси и при этом изменять свое электрическое сопротивление. По величине изменения сопротивления чувствительного элемента определяется концентрация водорода в газовой смеси.
Датчики газоанализаторов содержат чувствительный элемент, нагреватель и измеритель температуры нагревателя. Все эти узлы размещаются в стальном корпусе. Сигнал с датчика по кабелю через соединительную коробку или соединительные втулки передается на измерительный блок.

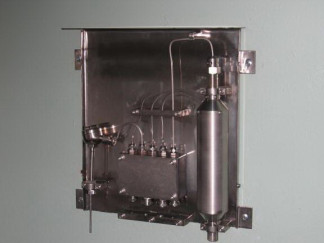

Внешний вид датчика газоанализатора представлен на рисунке 1.
С измерительного блока подается напряжение питания для нагревателя датчика.
Измерительный блок газоанализатора состоит из корпуса в виде несущего каркаса с кожухом. Внутри корпуса установлены электронные платы. На лицевой панели имеется цифровой светодиодный индикатор, кнопки и переключатели управления. На задней панели установлены электрические разъемы и предохранители.
Внешний вид измерительного блока газоанализатора с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа представлен на рисунках 2 и 3.
Газоанализаторы относятся к взрывозащищенному электрооборудованию и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты:
- датчик водорода, входящий в состав газоанализаторов, имеет взрывозащитное исполнение вида «е»;
Лист № 3 Всего листов 5
- маркировку взрывозащиты устройств, входящих в состав газоанализатора: для датчика - 2Ехе11 500 °С, соединительной коробки - 2Ехе11 250 °С, соединительных втулок
- 2Ехе11 500 °С;
- измерительный блок предназначен для использования вне взрывоопасной зоны. Метрологические и технические характеристики
Метрологические и технические характеристики газоанализаторов приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики_
| Наименование характеристики | Значение характеристики |
| 1 Диапазоны измерений объемной доли водорода, % | от 0 до 5 |
| от 0 до 10 | |
| от 0 до 25 | |
| от 0 до 100 | |
| 2 Пределы допускаемой абсолютной погрешности | |
| измерений объёмной доли водорода, %: | |
| - первый диапазон (0 - 5) % | ± 0,25 |
| - второй диапазон (0 - 10) % | ± 0,5 |
| - третий диапазон (0 - 25) % | ± 1,25 |
| - четвертый диапазон (0 - 100) % | ± 10,0 |
| 3 Время установления показаний, Т0,67, с, не более | |
| - для диапазонов 1 - 3 | 35 |
| - для диапазона 4 | 20 |
| 4 Потребляемая мощность, В • А, не более | 130 |
| 5 Г абаритные размеры, мм, не более | |
| измерительного блока: | |
| - ширина | 280 |
| - высота | 180 |
| - длина | 350 |
| датчика: | |
| - высота | 450 |
| - диаметр | 100 |
| 6 Масса, кг, не более | |
| - измерительного блока | 10 |
| - датчика | 3 |
| 7 Рабочие условия эксплуатации | |
| датчика: | |
| - температура, °С | от 20 до 60 |
| - давление, МПа | от 0,08 до 0,7 |
| - относительная влажность, % | от 5 до 100 |
| измерительного блока: | |
| - температура, °С | от 5 до 60 |
| - относительная влажность, % | от 5 до 100 |
| - давление, кПа | от 84 до 106,7 |
| 8 Предельные условия эксплуатации датчика: | |
| - температура, °С | до 250 |
| - длительность, ч | до 24 |
наносится на титульный лист руководства по эксплуатации газоанализатора типографским способом и непосредственно на прибор измерительного блока газоанализатора методом шелкографии.
Комплект поставки приведен в таблице 2. Таблица 2 - Комплект поставки
| Наименование | Обозначение АРТН.421111.303 | Количество 1 |
| 1 Газоанализатор водорода в составе: | ||
| - датчик (первичный измерительный преобразователь) | АРТН.407170.303 | 1 |
| - измерительный блок (вторичный измерительный преобразователь) | АРТН.421111.303 | 1 |
| - соединительная коробка (или комплект соединительных втулок) | АРТН.301 119.303 (Э091.6996-01.01.004; Э091.6996-01.01.005) | 1 |
| Паспорт на газоанализатор ГВ-01 | АРТН.421100.303 ПС | 1 |
| Руководство по эксплуатации | АРТН.421100.303 РЭ | 1 |
осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации АРТН.421100.303 РЭ, утверждённым первым заместителем генерального директора по научной работе ФГУП «ВНИИФТРИ» в декабре 2014 г.
Основные средства поверки:
- ГСО-ПГС состава H2/N2: рег. № 10259-2013 (объёмная доля Н2 2,48 %, пределы допускаемой абсолютной погрешности А = ± 0,03 %), рег. № 10259-2013 (объёмная доля Н2 4,62 %, пределы допускаемой абсолютной погрешности А = ± 0,06 %), рег. № 102592013 (объёмная доля Н2 9,21 %, пределы допускаемой абсолютной погрешности А = ± 0,10 %), рег. № 10259-2013 (объёмная доля Н2 24,88 %, пределы допускаемой абсолютной погрешности А = ± 0,14 %), рег. № 10259-2013 (объёмная доля Н2 93,94 %, пределы допускаемой абсолютной погрешности А = ± 0,10 %);
- газообразный азот чистоты 99,99 % в баллонах под давлением по ТУ 6-21-39-96;
- калибратор-измеритель унифицированных сигналов ИКСУ-200Ех рег. № 24430-03 (пределы допускаемой абсолютной погрешности измерений силы тока А = ± 0,03 мА, диапазон измерений 0 - 25 мА).
Газоанализатор водорода ГВ-01. Руководство по эксплуатации. АРТН.421100.303
РЭ.
Нормативные документы, устанавливающие требования к газоанализаторам водорода ГВ-01
1 ГОСТ 8.578-2008 ГСИ. «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
2 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
Лист № 5 Всего листов 5
3 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
4 Газоанализатор водорода ГВ-01. Технические условия АРТН.421100.303 ТУ.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации производственного объекта.
| Зарегистрировано поверок | 92 |
| Поверителей | 2 |
| Актуальность данных | 19.11.2024 |
