Газоанализаторы озона Ф-105, 60568-15

Назначение

Газоанализаторы озона Ф-105 (далее - газоанализаторы) предназначены для измерения массовой концентрации и объемной доли озона в воздушных средах.

Описание

Принцип действия газоанализаторов — оптический. В основу работы газоанализаторов положен оптико-абсорбционный метод анализа газа, основанный на измерении поглощения УФ (ультрафиолетового) излучения на длине волны 253,65 нм анализируемым компонентом. Величина поглощенной энергии зависит от содержания озона в газовой смеси.

Г азоанализаторы представляют собой автоматические, показывающие приборы, конструктивно выполненные в одном блоке.

Газоанализаторы имеют следующие виды выходных сигналов:

•    цифровую индикацию - непосредственное отображение на цифровом дисплее информации о массовой концентрации и объемной доли озона. Номинальная цена единицы наи-

3    1

меньшего разряда на индикаторе газоанализаторов 0,001 мг/м (0,001 млн );

•    последовательный интерфейс - RS-232 или RS-485 (определяется при заказе);

•    токовый аналоговый сигнал 4 - 20 мА (или 0 - 5 мА) (токовый выход линейный, пропорциональный содержанию озона).

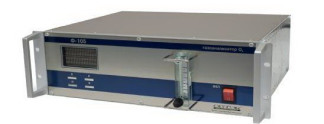

Управление программой газоанализаторов осуществляется с помощью четырех управляющих клавиш «Е», «П», « f », «|», находящихся на лицевой панели газоанализаторов. Внешний вид газоанализаторов приведен на рис. 1.

Программное обеспечение

Газоанализаторы озона Ф-105 имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:

-    расчет массовой концентрации и объемной доли озона,

-    отображение результатов измерений на дисплее газоанализаторов,

-    передача результатов измерений по интерфейсу связи с ПК,

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант,

-    контроль общих неисправностей (связь, конфигурация),

-    контроль архивации измерений,

-    контроль внешней связи (RS-232 или RS-485).

Г азоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализатора.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1.

Технические характеристики

1 Диапазоны измерений массовой концентрации и объемной доли озона, пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2.

Лист № 3 Всего листов 4

номинального значения температуры 20 °С, в долях от пределов допускаемой основной погрешности: ± 0,3.

5    Предел допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности: 0,3.

6    Время прогрева, не более: 30 мин.

7    Время установления показаний Т0,9, не более: 5 мин.

8    Г абаритные размеры, масса и мощность приведены в таблице 3.

Таблица 3

9    Средняя наработка на отказ (при доверительной вероятности 0,95), ч, не менее:    24000

10    Средний срок службы, не менее: 6 лет.

11    Условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С    10 - 35;

-    диапазон относительной влажности окружающего воздуха, % до 80 при 25°С (без конденсации влаги);

-    диапазон атмосферного давления, кПа    84 - 106,7;

+23

-    напряжение питания (230 -23) В, частотой (50 ± 1) Гц.

Знак утверждения типа

Знак утверждения типа наносится на специальную табличку на задней панели газоанализаторов озона (фотохимическим или типографским методом) и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки прибора входят:

Газоанализатор Паспорт

1 шт.

1 экз.

1 экз.

1 экз.

1 шт 12 шт.

Руководство по эксплуатации Методика поверки МП-242-1853-2015 Сетевой шнур

ЗИП: Фильтрующий элемент Поверка

осуществляется по документу МП-242-1853-2015 «Газоанализаторы озона Ф-105. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 16 февраля 2015 г. Основные средства поверки:

-    генератор озона ГС-024 ТУ 4215-012-23136558-2002 (номер Госреестра СИ РФ 2350508), пределы допускаемой погрешности ± 5 %.

-    комбинированная установка на озон, входящая в состав ГЭТ 154-2011.

Сведения о методах измерений

методика измерений приведена в документе «Газоанализаторы озона Ф-105. Руководство по эксплуатации ИРМБ.413312.019.РЭ».

Нормативные и технические документы, устанавливающие требования к газоанализаторам озона Ф-105

1    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

2    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

3    ГОСТ Р 50760-95 «Анализаторы газов для контроля атмосферного воздуха. Общие технические условия».

4    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

5    Технические условия. ТУ 4215-016-23136558-2002.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды, выполнение работ по обеспечению безопасных условий и охраны труда.
