| Номер в госреестре | 60570-15 |
| Наименование СИ | Рабочие эталоны единицы средней мощности оптического излучения в волоконно-оптических системах передачи |
| Обозначение типа СИ | РЭСМ-ВC |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рабочие эталоны единицы средней мощности оптического излучения в волоконно-оптических системах передачи (ВОСП) «РЭОМ-ВС» (далее по jejcejy - РЭОМ-ВС) предназначены л ля передачи единицы средней мощности оптического излучения, калибровки и поверки рабочих средств измерений средней мощности оптического излучения в ВОСП на фиксированных длинах волн излучении - длинах ноли 1радуировк*и. Слеюральиаи установка, входящая в состав РЭ СМ-ВС, позволяет проводить поверку ваттметров и источников оптического излучения для волоконно-оптических систем передачи в рабочем спектральном диапазоне.
Принцип действия РЭСМ-ВС при передаче единицы средней мощности рабочим средствам измерений в волоконно-оптических системах передачи основан на сличении показаний фотоэлектрического измерителя мощности из состава РЭСМ-ВС и рабочего средства измерений средней мощности на фиксированных длинах воли излучения источников РЭСМ-ВС - длинах волн градуировки.
РЭСМ-ВС состоит из двух установок; рабочего эталона единицы средней мощности оптического излучения па фиксированных длинах воли РЭСМ-В и установки дли измерений спектральных характеристик приемников и источников оптического излучения в ВОСП (спектральная установка).
В состав рабочего эталона РЭСМ-В входит фотоэлектрический измеритель оптической мощности, комплект стабилизированных источников излучения, волоконно-оптический аттенюатор и измерительный преобразователь ТТР-2. Фотоэлектрический измеритель мощности предназначен дли измерений оптической мощности источников с волоконно-оптическим выходом, принцип сто действия основан на преобразовании Si- и Jn-Ga-As-фотодиодом оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Комплект С1йбилиЗироваллых иеючииков излучении основан па полупроводниковых лазерных диодах и предназначен для формирования постоянных уровней оптической мощности с длинами волн 850, 1310, 1490, 1.550 и 1625 нм. Волоконно-оптический аттенюатор служит дли ослаблении уровни мощности оптического излучении при сличении с рабочим средством измерений. Измерительный преобразователь 1JP-2 основан на Si- и Jn-Ga-As-фотодиодах и позволяет контролировать форму оптического сигнала при поверке источников оптического излучении.
В состав спектральной установки входит монохроматор, осветитель с галогенной лампой и насадка с волоконным входом. В качестве опорного приёмника с известной спектральной характеристикой используется фотоэлектрический измеритель оптической мощности из состава рабочего эталона РЭСМ-В.
Управление работой измерителя оптической мощности из состава рабочего эталона РЭСМ-В и спектральной установки осуществляем с помощью персонального компьютера (Ш<) через порт USB.
Конструктивно блоки РЭСМ-В выполнены в прямоугольных пластмассовых и пластмассово-металлических корпусах пас юлыю-переноси о го типа. Дли защиты от несанкционированного доступа к элементам схемы корпуса измерителя мощности и источников излу-
чения пломбируются. Пломбируются винты крепления крышек устройств. Винты рас пол о-жеиы вблизи углов корпуса и закрыты j и ас г массовы ми крышками. Монохроматор и осве житель спектральной установки Р'ЭСМ-ВС выполнены в настольных металлических корпусах. Для /защиты от несанкционированного доступа к элементам схемы монохроматора его корпус лломбируегся. ГЪомба устанавливается в чашку иа правый задний виит креплении нижней панели корпуса.

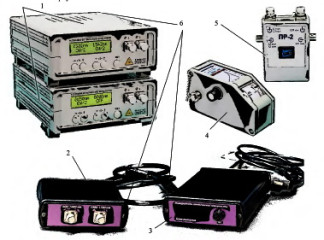

Рисунок I - Общий вид и места пломбирования РЭСМ-В
1 источники оптического излучения; 2 измеритель оптической мощности,
3 блок питания измерителя оптической мощности; 4 - аттенюатор оптический;
5 преобразователь ПР-2; 6 места установки пломб
Рису нок 2 - Схема маркировки измерителя мощности и источника оптического излучения
РЭСМ-В (вил сзади)
^HC*=OfiWOP *lflp - 2№
Рисунок 3 - Общий вид7 места пломбирования и маркировки монохроматора спсктралвной
лоуо
установки
] - мес I о j I a i j есе i j и я мар к»ipou ки; 2 месп о у с i a i юн ки i j j юмб lj .
Программное обеспечение (ПО) предназначено дли управления работой РЭСМ-ВО. 110 разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера измерителя мощности рабочего эталона РЭСМ-В. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. ПО состоит из управляющих программ «WORK ЕТ NJLW.exe» л ля рабочего эталона Р!ЭСМ-В и «MONO_2007.exe» для спектральной установки. ПО работает под управлением операционной системы Windows ХР или Windows 7.
Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.
Таблииа 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | WORK ЕТ NEW | MONO 2007 |
| Помер версии (идентификационный номер) ПО | 1.2.0.3 | 1.1.0.3 |
| Цифровой идентификатор ПС) | 3 ЕСЗЛ046 | Л5В7С1IE |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соошетсшует уровню «высокий» ио Р 50.2.077-20)4.
Метрологические и ч технические характеристики РЭСМ-ВС приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измеряемой срсднсй мощности оптического излучения, Вт | 10-"' 10-2 |
| Диапазон длин волн исследуемого излучения, нм Длины воли 1радуироик'и измерители мощности (длины воли излучения источников), фиксированные в диапазонах, нм Пределы допускаемой огиосичельной нырешлости измерений средней мощности оптического излучения на длинах волн градуировки. %: 1П 'i - в диапазоне от 10" до 2 * 1 (Р Вт включительно - и диапазоне от 2 - Ю"л до 10’' Вт включительно | 500 1700 840 860 1300 1320 1540 1560 1485 1495* 1620 1630* + 2,5 1 3.5 |
| Пределы допускаемой относительной погрешности измерений средней мощпосги оптического излучении в рабочем спектральном диапазоне, % | — 5 |
| Пределы допускаемой относительной нырешлости измерений относительных уровней мощности**, %, при значениях мощности: 1П - в диапазоне от 10' до 2 > 10‘ Вт включительно - л диапазоне or 10‘5 до Ю’1 Вт включительно | ±1,2 + 0,5 |
| Мощность излучения источников, мВт, ие менее | 2,5 |
| Нестабильность мощности изучения источников за 15 мин. %. не более | 0,3 |
| Время нарастания переходной характеристики измерительного преобразователя ПР-2, не, не более | 10 |
| Предел линейности измерительного преобразователя ТТР-2, мВт | 1 |
| Рабочий диапазон длин волн спектральной установки, нм | 500 1700 |
| Пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника в диапазоне длин волн от 800 до 1650 нм, % | = 5 |
| Пределы допускаемой абсолютной погрешности градуировки монохроматора ио niKa;je длин воли, нм | = 1 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (ДЧТЬВ), мм, не более: - измеритель оптической мощности - блок питания измерителя оптической мощности -11 сто' шик опт и«{ес кого из лу чения - оптический аттенюатор - монохроматор | 130 х 110x35 1 ВО х 110 х 35 210 х 160x75 70 х 115 х 70 310 х 240 х 170 |
| Масса комплекта РЭСМ-ВС, кг. не более * - если в комплект пост авки входит излучат ель на соответствующую дл» ** - погрешность измерений отношения двух значений мощности | 11 ту волиы |
Электропитание РЭСМ-ВС осуществляется от сети переменного тока напряжением 220+22 В, частотой 50+0,5 Гк через сетевые адаптеры, входящие в комплект поставки. Рабочие условия эксплуатации РЭСМ-ВС:
• температура окружающей среды, ЛС......................................... от 15 ло 25
• относительная влажность воздуха при 20 °С, %> не более............................ВО
• атмосферное давление. кПа or 95 до 105
наносится на титульный лист руководства но эксплуатации методом штемпелевания и в виде наклейки на корпус прибора метолом наклеивания.
Состав комплекта РЭСМ-ВС представлен в таблице 3.
Таблица 3
| Наименование | Количество, шт. | Примечание |
| Измеритель оптической мощности | 1 | |
| Блок питания измерителя оптической мощности | 1 | |
| Кабель соединительный измерителя мощности | 1 | |
| Источник оптического излучения ММ-850 нм | 1 | |
| Источник оптического излучения ОМ-1310-1550 нм | 1 | |
| Сетевой адаптер источника оптического излучения | ||
| Аттенюатор оптический 850 нм | 1 | |
| Аттенюатор оптический 1310-1550 нм | 1 | |
| Преобразователь измерительный ИР-2 | 1 | |
| Кабель соединительный коаксиальный | 1 | |
| Коаксиальный тройник | 1 | |
| Нагрузка 50 Ом | 1 | |
| Нагрузка 1000 Ом | 1 | |
| Комплект волоконно-оптических кабелей | 1 | 1С-РС |
| Монохроматор МДР | 1 | |
| Осветитель с галогенной лампой | 1 | |
| Блок питания монохроматора | 1 |
| Наименование | Количество, шт. | Примечание |
| Блок питания осветителя | 1 | |
| Конвертор для связи с ПК | 1 | |
| Дифракционная решетка 750 нгтр/мм | 1 | |
| Оптический фильтр 0,6-1,0 мкм | 1 | |
| Оптический фильтр 1,0-1,7 мкм | 1 | |
| Волоконно-оптический кабель монохроматора | 1 | |
| Устройство ввода излучения в монохроматор | 1 | |
| Насадка с волоконно-оптическим адаптером | 1 | |
| Диск с программным обеспечением | 1 | |
| Персональный компьютер - ноутбук | 1 | |
| Рабочий эталон единицы средней мощности оптического излучении в ВОСП «РЭСМ-ВС». Руководство по эксплуатации 1ШФШ.201119.022 РЭ | 1 | |
| Монохроматор МДР. Руководство по эксплуатации | 1 | |
| Рабочий эталон единицы средней мощности оптического излучения в ВОСП «РЭСМ-ВС». Методика поверки МП 50.Д4-14 | 1 |
• - возможна установка дополнительного излучателя на длину волны 1490 или 1625 нм.
Пои ер к'а
осуществляется по документу МП 50.Д4-14 «Рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи «РЭСМ-ВО. Методика поверки», утвержденному ФГУП «13ПИИОФИ» 10 декабря 2014 г.
Основные средст ва поверки:
Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем передачи информации ГЭТ 170-20) I.
Основные метрологические характеристики:
Компаратор средней мощности оптического излучения в ВОСП. Калориметрический приемник:
- диапазон мощности 1Q"4 10 " Вт;
- спектральный диапазон 500 1700 нм;
- случайная составляющая jiojpemnocrn компаратора, выраженная в ииде СЖСХ 0,4%;
- ПСП компаратора 078 %;
- СКО передачи 0,3 %.
Компаратор средней мощпосги оптического излучения в ВОСП. Фотоэлектрический ваттметр блока рстиетрапии:
- диапазон измеряемых значений средней мощности от 10“* до 10'" Вт;
-диапазоны длин волн исследуемого излучения 800 900 нм, 1250 1350 нм, 1500
1700 им;
- предел допускаемой основной относительной погрешности измерении средней м о щи OC J и в рабо ч е м с i iejc ipa: j ы i о м д и а пазoj i е 5 %.
Установка для измерений нелинейности приемников оптического излучения в
ВОСП:
- 1 ") ш)
-диапазон измерений нелинейности от 10' до Ю'_ Вт,
- рабочие длины волн 850 нм. 1310 нм, 15 50 нм;
- погрешность измерений нелинейности 0J % иа порядок диапазона мощности. Установка для измерений спектральных характеристик приемников и источников
оптического излучения;
- диапазон длин волн от 500 до 1700 нм;
- uoi реши ость измерений относительной спектральной характеристики 3 %:
- предел допускаемой абсолютной погрешности измерении длины волны 1 нм.
Сведении о методиках (метлах) измерений
«Рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи «РЭСМ-ВС». Руководство по эксплуатации КВФШ.201119.022 Ю». раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к РЭСМ-ВС
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени раслросчранении сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
