Генераторы влажного газа ГВГ мод. ГВГ-901, ГВГ-902, 60571-15

Назначение

Генераторы влажного газа ГВГ модификации ГВГ-901, ГВГ-902 предназначены для воспроизведения задаваемых значений относительной влажности и температуры точки росы в парогазовых смесях.

В соответствии с ГОСТ 8.547-2009 генераторы выполняют функции:

-    рабочего эталона 1 -го разряда при воспроизведении относительной влажности в парогазовой смеси (для модификации ГВГ-901 и ГВГ-902)

-    рабочего эталона 2-го разряда при воспроизведении температуры точки росы в парогазовой смеси (для модификации ГВГ-902)

Описание

Генераторы влажного газа ГВГ модификации ГВГ-901, ГВГ-902 (далее - генераторы) основаны на методе смешения газовых потоков увлажняемого газа и сухого газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. Требуемые значения расходов по каналам в воспроизводимой парогазовой смеси определяются расчетным путем. Увлажнение потока производится путем его барботирования через воду.

Значения воспроизводимой генераторами относительной влажности и температуры точки росы определяются по встроенным высокоточным датчикам относительной влажности (для модификации ГВГ-901, ГВГ-902) и температуры точки росы (для мод ГВГ-902). Значения относительной влажности и температуры точки росы, поступаемые с датчиков, выводятся на жидкокристаллический дисплей, находящийся на лицевой панели генератора.

Генератор конструктивно выполнен в одном блоке, в состав которого входят газовая система и блок управления.

Газовая система включает регуляторы массового расхода, барботер, каплеотделитель, систему соединенных трубопроводов из нержавеющей стали Х18Н10Т, смесительную и рабочую камеры с установленными в них высокоточными датчиками относительной влажности и температуры точки росы. Регуляторы массового расхода газа служат для задания и измерения расхода газа по каждому из каналов. Смесительная камера предназначена для гомогенизации газовой смеси, получающейся смешением потоков исходного газа и газа-разбавителя, поступающих в нее по соответствующим трубопроводам от регуляторов расхода. Барботер термоста-тирован.

Генератор имеет две линии подачи газов: один - для сухого газа-разбавителя, а другой

- для принудительно увлажняемого газа - и выходную линию отбора приготавливаемой газовой смеси.

Блок управления включает электронные платы, связанные между собой, с регуляторами расхода газа, датчиками относительной влажности и температуры точки росы.

На лицевой панели генератора расположены:

-    жидкокристаллический дисплей;

-    кнопки клавиатуры;

-    камера «Относительная влажность» и выходной штуцер «Относительная влажность»;

-    камера «Температура точки росы» и выходной штуцер «Температура точки росы» (для модификации ГВГ-902);

-    индикатор уровня залива воды в барботер «Уровень воды».

На задней панели генератора расположены:

-    разъем RS 232 для подключения персонального компьютера;

-    двухступенчатый каплеотделитель;

-    тумблер включения питания «ВКЛ/ВЫКЛ»;

-    штуцер «ВХОД СУХОГО ГАЗА» для подачи газа в канал сухого газа;

-    штуцер «ВХОД ВЛАЖНОГО ГАЗА» для подачи газа в канал влажного газа;

-    шаровой кран «ВОДА» для залива (слива) воды в барботер.

Генераторы имеют 2 модификации, отличающиеся количеством рабочих каналов.

Управление может осуществляться как в ручном режиме (управление с лицевой панели), так и в автоматическом (управление от персонального компьютера).

Генератор представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.

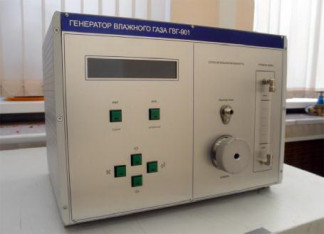

Внешний вид генераторов представлен на рис 1

Рис 1. Внешний вид генераторов влажного газа ГВГ-901 и ГВГ-902

Программное обеспечение

Программное обеспечение генераторов ГВГ состоит из двух модулей:

1)    встроенное - программа внутреннего микроконтроллера;

2)    автономное - «ГВГ-901», «ГВГ-902».

Встроенное программное обеспечение разработано изготовителем специально для решения задачи приготовления увлажненных парогазовых смесей методом динамического смешения двух потоков газа.

Автономное программное обеспечение «GVG-901» и «GVG-902» для персонального компьютера под управлением ОС семейства Windows ® предназначено задания режимов работы генераторов ГВГ, осуществляет сбор заданных параметров, обработку и отображение измеренных данных на экране компьютера, а так же передачу заданных параметров по защищенному интерфейсу связи RS-232. Программное обеспечение является полностью метрологически значимым.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Влияние программного обеспечения генератора учтено при нормировании метрологических характеристик.

Г енераторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Технические характеристики

Диапазоны измерений приведены в таблице 2.

Таблица 2

Лист № 4 Всего листов 6

*) - для получения 0 % относительной влажности генератор необходимо использовать в ручном режиме с включением только канала сухого газа.

**) - для получения 98 % относительной влажности генератор необходимо использовать в ручном режиме с включением только канала влажного газа.

***) - при использовании автономного режима работы генератора или работы под управлением от персонального компьютера минимальная температура точки росы влаги составляет минус 80 °С в случае использования в качестве исходного газа азота особой чистоты (или другого рабочего газа) с температурой точки росы минус 90 °С (при атмосферном давлении).

Диапазон измерений температуры в камере относительной влажности от 10 до 30 °С.

Пределы допускаемой абсолютной погрешности измерения температуры в камере относительной влажности генератора ± 0,2 °С.

Пределы допускаемой абсолютной погрешности воспроизведения заданных значений относительной влажности ± 1,0 %.

Пределы допускаемой абсолютной погрешности воспроизведения заданных значений температуры точки росы ± 1,0 °С.

Номинальная цена наименьшего разряда индикатора для значений относительной влажности - 0,1 % , для значений температуры точки росы - 0,1 °С.

В качестве рабочих газов могут использоваться технически чистые газы: азот высокой чистоты (по ГОСТ 9293-74 или ТУ 301-07-25-89), воздух (по ТУ 6-21-5-82), метан (по ТУ 51841-87), аргон (по ГОСТ 10157-79 или ТУ 6-21-12-94), гелий (по ТУ 0271-135-31323949-2005).

Объемный расход приготавливаемой парогазовой смеси (ПГС) на выходе от 100 до 5000 см3/мин

Количество каналов измерения и регулирования расхода газа мод. ГВГ-901- 2, мод. ГВГ-902 - 4.

Диапазоны измерений и регулирования расхода по каналам, пределы допускаемой относительной погрешности генератора ГВГ-901 при измерении расхода приведены в таблице 3.

Таблица 3

Диапазоны измерений и регулирования расхода по каналам, пределы допускаемой относительной погрешности генератора ГВГ-902 при измерении расхода приведены в таблице 4.

Таблица 4

Время установления заданного значения относительной влажности парогазовой смеси

на выходе генератора не более 60 мин.

Время установления заданного значения температуры точки росы (ТТР) парогазовой смеси на выходе генератора ГВГ-902:

1) При ТТР не более минус 60 °С, время установления, мин, не более 60.

Лист № 5 Всего листов 6

2) При ТТР от минус 60 °С до минус 80 °С, время установления, мин, не более 180. Количество одновременно подключаемых источников с исходным газом - 1. Количество одновременно подключаемых источников с газом-разбавителем - 1.

Габаритные размеры, мм, не более (длина х ширина х высота):

-    генератор ГВГ-901: 515 х 410 х 330;

-    генератор ГВГ-902: 515 х 485 х 330.

Масса, кг, не более:

-    генератор ГВГ-901: 20;

-    генератор ГВГ-902: 27.

Время прогрева не превышает 30 мин.

Питание генератора должно осуществляться от сети переменного тока напряжением 220 В, частотой 50 Гц.

Максимальная потребляемая мощность не превышает 300 В А.

Средний ресурс работы не менее 5000 ч.

Средний срок службы не менее 8 лет. Критерием предельного состояния генераторов является экономическая нецелесообразность восстановления.

Условия эксплуатации:

-    температура окружающего воздуха от 288 до 298 К (от 15 до 25 °С);

-    атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

-    относительная влажность окружающего воздуха не более 98 % при температуре 25 °С;

-    пространственное положение - горизонтальное с отклонением не более 5° в любом направлении.

Знак утверждения типа

Знак утверждения типа наносится на этикетку, приклеенную на корпус генератора липкой аппликацией по ТУ 29.01-46-81 и на эксплуатационную документацию.

Комплектность

Комплектность поставки для эксплуатации генераторов влажного газа ГВГ приведена в таблице 5.

Таблица 5

Примечание: Комплект переходников предназначен для установки измерителей относительной влажности газов типа Testo 425; 615; 625; 635; 650 и гигрометров PANAMETRICS 560. PN 560010-901 (подсоединение UNF).

Поверка

осуществляется по документу МП-242-1847-2015 "Генераторы влажного газа ГВГ модификации ГВГ-901, ГВГ-902. Методика поверки", утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30 января 2015 г.

Основные средства поверки: генератор влажного воздуха динамический HygroGen модификации HygroGen 2 в комплектации с контрольным конденсационным гигрометром Op-tidew, пределы допускаемой абсолютной погрешности воспроизведения относительной влажности ± 0,5 %, пределы допускаемой абсолютной погрешности воспроизведения температуры

Лист № 6 Всего листов 6

±0,1 °С, гигрометр точки росы Michell Instruments S4000RS, диапазон воспроизведения температуры точки росы от минус 80 до плюс 20 °С, пределы допускаемой абсолютной погрешности ±0,2 °С точки росы, калибратор расхода газа Cal=Trak SL-800, диапазон измерений от 2 см /мин до 50 дм3/мин, пределы допускаемой относительной погрешности измерений ± 0,2 %.

Сведения о методах измерений

Методика измерений приведена в документе «Г енераторы влажного газа ГВГ модификации ГВГ-901, ГВГ-902. Руководство по эксплуатации ШДЕК.418313.900 РЭ.».

Нормативные и технические документы, устанавливающие требования к генераторам влажного газа ГВГ

1    ГОСТ 8.547-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений влажности газов.

2    ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия.

3    Технические условия ШДЕК.418313.900ТУ ООО «МОНИТОРИНГ».

Рекомендации к применению

оказание услуг по обеспечению единства измерений.
