Полуприцепы-цистерны СОВО, 60578-15

Назначение

Полуприцепы-цистерны СОВО (далее - цистерны) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

Описание

Цистерны представляют собой сварной корпус, имеющий эллиптическую форму. Внутри имеются перегородки-волнорезы с отверстиями-лазами. Цистерны состоят из набора отсеков. Каждый отсек является мерой полной вместимости. Горловины отсеков круглой формы с установленными указателями уровня налива. Цистерны изготавливаются из алюминиевого сплава.

Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:

-    съемную крышку горловины с наливным отверстием и дыхательным клапаном;

-    клапан донный;

-    кран шаровой;

-    рукава напорно-всасывающие;

-    насос и датчик уровня налива по дополнительному заказу.

Ходовая часть полуприцепа-цистерны содержит: тележку с рессорной или пневматической подвеской осей, тормозную систему с антиблокировочным устройством (АБС), тормоз стояночный, опоры стояночные, устройство для крепления запасных колес и электрооборудование.

Электрооборудование цистерн включает в себя:

-    приборы внешней световой сигнализации;

-    электропроводку;

-    одна разъемные 15-ти контактные розетки.

Устройствами безопасности в цистерне являются:

-    поднимающийся защитный поручень на цистерне;

-    клапан дыхательный;

-    устройство заземления, состоящее из провода стационарного заземления и металлического штыря для полевого заземления;

-    задний защитный бампер;

-    средства пожаротушения.

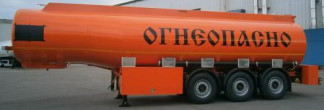

Цистерны окрашены в оранжевый цвет, на боковых поверхностях и сзади имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Лист № 2 Всего листов 4

Фактическая вместимость каждого отсека указывается на алюминиевой табличке, установленной на несъёмном усилителе цистерны с правой стороны. На табличку фотохимическим или ударным способом наносятся:

-    товарный знак предприятия-изготовителя;

-    наименование изготовителя;

-    знак обращения на рынке;

-    знак утверждения типа средств измерений;

-    номер одобрения типа транспортного средства;

-    код VIN;

-    полная масса изделия;

-    распределение нагрузки на дорогу полной массой через седельное устройство тягача и через тележку.

На рисунке 1 приведено обозначение места расположения заклепки для нанесения по-верительного клейма для защиты от несанкционированного изменения положения планки

уровня налива.

А

Рисунок 1. Обозначение места для нанесения поверительного клейма

Технические характеристики

Основные характеристики цистерн приведены в таблице 1. Таблица 1

Лист № 3 Всего листов 4

Пределы допускаемой относительной погрешности при измерении объема ±0,4%. Температура окружающей среды при эксплуатации от минус 400 С до плюс 50 °С.

Знак утверждения типа

наносится на маркировочную табличку фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра - типографским способом.

Комплектность

Комплект поставки цистерн приведен в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

-    эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;

-    эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .

Сведения о методах измерений

Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна СОВО. РЭ 1.6.0».

Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам СОВО

1. ТУ 4525.012.37538823-2014. Полуприцепы-цистерны СОВО.

Рекомендации к применению

Осуществление торговли
