| Номер в госреестре | 60584-15 |
| Наименование СИ | Машины трехкоординатные измерительные |
| Обозначение типа СИ | DELTEC TEOS 6.6.4 |
| Изготовитель | "Ayonis" SARL, Франция |
| Год регистрации | 2015 |
| Срок свидетельства | 06.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины трехкоординатные измерительные DELTEC TEOS 6.6.4 (далее - КИМ) предназначены для измерений геометрических размеров и расположения поверхностей, проведения статистического анализа, измерения профилей деталей сложной формы.
Машины трехкоординатные измерительные DELTEC TEOS 6.6.4 работают в декартовой системе координат, начало отсчета машины находится в ее передней левой верхней части.

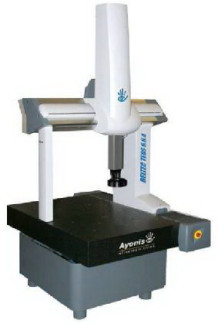

Конструктивно измерительная машина DELTEC TEOS 6.6.4 (Рис. 1) состоит из неподвижной части, включающей гранитную станину и основание, и подвижной части, состоящей из портала, каретки, перемещающейся вдоль портала и пиноли. Левая и правая часть гранитной станины являются направляющими для портала машины. Правая направляющая портала углублена в гранитную станину. Измеряемая деталь устанавливается на станину, которая оснащена резьбовыми отверстиями, позволяющими фиксировать деталь во время проведения измерений с помощью специальных приспособлений.
Портал состоит из траверсы и двух стоек - левой и правой. Портал перемещается вперед-назад по направляющим станины, выполняя перемещение по оси Y. Каретка передвигается влево-вправо вдоль траверсы портала и выполняет перемещение по оси X. Пиноль несет контактную или бесконтактную измерительную систему, состоящую из контактного датчика, видеоизмерительной системы и конфокального сенсора (устанавливается опционально) располагается на каретке и перемещается перпендикулярно по отношению к гранитной станине, выполняя, таким образом, перемещение по оси Z. На передней поверхности траверсы находится приводной ремень оси X, а оптическая линейка располагается вдоль внутренней поверхности траверсы. Редукторный двигатель оси X и регулятор давления системы пневматической компенсации веса пиноли находятся в правой части траверсы. В вершинах траверсы находятся два эластичных буфера ограничителя хода по оси X.
На каретке закреплены подшипники и устройства оптического считывания осей X и Z и редукторный двигатель оси Z. Пиноль перемещается вертикально по внутренней стороне каретки. Общая масса пиноли и измерительной системы компенсируется пневматической системой. Данная система позволяет уменьшить нагрузку на приводные элементы узлов машины.
Оптическая линейка оси Z расположена на передней части пиноли. Приводной ремень оси Z находится на правой стороне пиноли, установочная пластина для крепления измерительной системы - в нижней части пиноли.
Перемещение по всем осям машины происходит с помощью редукторных приводов; управление перемещениями осуществляется системой управления в автоматическом режиме программно или с помощью пульта управления. Оси измерительной машины оборудованы воздушными подшипниками, обеспечивающими опору и перемещение без трения портала и пиноли.
Система температурной компенсации обеспечивает метрологические характеристики измерительной машины в заявленном диапазоне. Измерительная машина оснащена датчиками температуры, установленными на каждой оси, а так же внешним датчиком температуры, который помещается на измеряемую деталь. Когда система температурной компенсации включена, результаты измерений корректируются системой управления, использующей значения температуры, полученные с помощью датчиков.
Машины DELTEC TEOS 6.6.4 оснащены программным обеспечением DELTEC Suite. Вычислительный алгоритм DELTEC Suite расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО DELTEC Suite блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО | Другие идентификационные данные (если имеются) |
| DELTEC Suite | V9.xx.x^ | Ключ программного обеспечения | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является программный ключ. HASP (программа, направленная на борьбу с нарушением авторских прав (на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения DELTEC Suite соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
| Характеристики\модель | TEOS 6.6.4 |
| Диапазон измерений, мм: | |
| по оси Х | От 0 до 600 |
| по оси Y | От 0 до 600 |
| по оси Z | От 0 до 400 |
| Пределы допускаемой погрешности | |
| измерений по осям X, Y, Z, мкм: | |
| X, Y: (оптические, контактные измерения) | ±(2,8+4L/1000) |
| Z: (оптические измерения) | ±(4+4L/1000) |
| Z: (контактные измерения) | ±(2,5+4L/1000), |
| где L в мм | |
| Дискретность отсчета, мкм | 0,5 |
| Максимальная масса измеряемой детали, кг | 900 |
| Габаритные размеры, мм | |
| -длина, | 1250 |
| -ширина, | 1610 |
| -глубина | 2376 |
| Масса, кг | 950 |
| Потребляемая мощность, В-А | 1400 |
| Напряжение питания, В | 220 |
| Частота, Гц | 50/60 |
| Максимальная скорость перемещения по | 100 |
| осям мм/с | |
| Диапазон температур при поверке, °С | 20±2 °C |
| 1 °С/ч, 2 °C/24 ч | |
| Диапазон рабочих температур, °С | От 10 до 45 |
| Относительная влажность воздуха, % | От 25 до 75 |
| Давление сжатого воздуха, МПа | 0,5 |
Знак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на боковую часть станины машины методом наклейки.
| Наименование | Кол-во |
| Машина трехкоординатная измерительная DELTEC TEOS 6.6.4 | 1 шт. |
| Комплект сменных измерительных наконечников | 1 шт. |
| Компьютерный стол с принадлежностями | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
осуществляется в соответствии с МИ 2569-99 «ГСИ. Машины координатноизмерительные портального типа. Методика поверки»
Основные средства поверки:
- концевые меры длины 4-го разряда по ГОСТ Р 8.763-2011 Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Машины трехкоординатные измерительные DELTEC TEOS 6.6.4. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам трехкоординатным измерительным DELTEC TEOS 6.6.4
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм» Техническая документация фирмы - изготовителя
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
