Имитаторы сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS SMBV100A, 60585-15

Назначение

Имитаторы сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS SMBV100A (далее - имитаторы) предназначены для формирования радиочастотных навигационных сигналов спутниковых навигационных систем (СНС) ГЛОНАСС и GPS.

Описание

Принцип действия имитатора основан на формировании навигационного поля как совокупности навигационных сигналов:

-    СНС ГЛОНАСС с открытым доступом в частотных диапазонах L1, L2;

-    СНС GPS с дальномерным кодом стандартной точности C/A (Coarse/Acqusition) в частотном диапазоне L1, дальномерными кодами C/A или CM, CL в частотном диапазоне L2

по независимым (по типу навигационных сигналов СНС) имитационным каналам с возможностью распределения их в любом количественном соотношении СНС/канал.

Конструктивно имитатор представляет собой моноблок с высокочастотным выходом для имитируемого сигнала на передней панели, входом для внешней опорной частоты 10 МГц, выходом внутреннего опорного генератора 10 МГц, выходом 1PPS для выдачи шкалы времени имитатора, входом EXT TRIG для подачи внешних управляющих импульсов на задней панели. На задней панели также расположены интерфейсные разъёмы Ethernet, USB, на передней панели размещены органы управления.

Имитатор обеспечивает формирование полного навигационного радиосигнала на выходе по результатам суммирования сигналов всех каналов имитации, каждый из которых формирует один полный навигационный сигнал одного навигационного космического аппарата (НКА) в одном частотном диапазоне. Принцип действия предполагает воспроизведение навигационного сигнала либо в диапазоне L1, либо в диапазоне L2, без возможности одновременного воспроизведений в обоих диапазонах.

Имитатор имеет возможность моделирования движения одного НАП в совмещенном навигационном поле СНС по предварительно сформированному сценарию имитации. Синхронизация работы всех узлов имитатора осуществляется либо от внутреннего опорного генератора, либо от внешнего источника высокостабильных сигналов частотой 10 МГц. При этом синхронизация всех каналов имитации происходит по переднему фронту импульса 1PPS.

Имитатор представляет собой генератор сигналов высокочастотный векторный SMBV100A со следующими опциями:

B103 - диапазон частот до 3 ГГц;

B106 - диапазон частот до 6 ГГц;

В1/Б1Н - опорный генератор повышенной точности;

В10 - генератор модулирующих сигналов;

B92 - жесткий диск;

K511/512 - расширение памяти модулирующего генератора до 256Мб/1Гб;

K521/522 - расширение полосы частот модулирующего генератора до 120/160 МГц;

K44 - имитация СНС GPS;

K91 - расширение имитации СНС до 12 спутников;

K92 - расширение имитации СНС по движению НАП;

K94 - имитация СНС ГЛОНАСС;

K96 - расширение имитации СНС до 24 спутников.

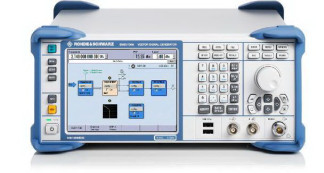

* - место нанесения знака Рисунок 1 - Внешний вид имитатора и места пломбировки от несанкционированного доступа и нанесения знака об утверждении типа

** - место пломбировки Рисунок 2 - Внешний вид имитатора (задняя панель)

Программное обеспечение

Программное обеспечение (ПО) имитатора предназначено для управления имитатором, создания сценариев имитации. Также оно содержит набор опций, характеризующих технические возможности имитатора.

Идентификационные данные (признаки) ПО приведены в таблице 1.

ПО имитаторов и измеренные данные не имеют специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики имитаторов приведены в таблице 2. Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель имитатора в виде наклейки.

Комплектность

Комплект поставки имитаторов приведен в таблице 3. Таблица 3

Поверка

осуществляется по документу 651-14-24 «Инструкция. Имитаторы сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS SMBV100A. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2015 г.

Основные средства поверки:

-    стандарт частоты рубидиевый FS 725 (рег. № 31222-06), пределы допускаемой относительной погрешности по частоте ± 5 10-11;

-    частотомер универсальный CNT-90XL (рег. № 41567-09), пределы допускаемой абсолютной погрешности измерения временных интервалов 0,62 нс для 100 мкс;

-    анализатор спектра №010А (рег. № 40312-08), диапазон рабочих частот от 9 кГц до 26,5 ГГц, пределы относительной погрешности частоты опорного генератора ± 1,5-10" ;

-    ваттметр E4418B с преобразователями 8481A и 8481D (рег. № 36168-07), пределы допускаемой относительной погрешности измерений мощности ± 6 % в диапазоне значений от минус 70 до минус 30 дБ (исх. 1мВт);

-    приемник сигналов глобальных навигационных спутниковых систем геодезический многочастотный СИГМА (рег. № 50275-12), диапазоны частот принимаемых сигналов СНС ГЛОНАСС (L1, L2), СНС GPS (L1, L2, L5), СНС Galileo (E1, E5ab), ШДПС SBAS (L1), пределы допускаемой абсолютной погрешности измерения длины «ноль-базиса» в плане ± 9 мм, ± 15 мм;

-    осциллограф цифровой запоминающий WaveMaster 820Zi (рег. № 40232-08), количество каналов 4, полоса пропускания 20 ГГц.

Сведения о методах измерений

Имитаторы сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS SMBV100A. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к имитаторам сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS SMBV100A

Техническая документация фирмы-производителя.

Рекомендации к применению

Для формирования радиочастотных навигационных сигналов спутниковых навигационных систем ГЛОНАСС, GPS в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
