Анализаторы спектра N9320B, N9322C, 60594-15

Назначение

Анализаторы спектра №320В, N9322C (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов.

Описание

Анализаторы конструктивно выполнены в виде моноблока.

Внешнее управление осуществляется по шине GPIB или LAN. Результаты измерений и режимы работы отображаются на жидкокристаллическом дисплее.

Анализаторы имеют аналогичные характеристики, отличаясь диапазоном частот. В анализаторах предусмотрена синхронизация развертки спектра внешним сигналом.

Принцип действия анализаторов основан на последовательном анализе частотного спектра сигналов. Преобразование синусоидального сигнала осуществляется с помощью селективного супергетеродинного перестраиваемого приемника в цифровой код и отображается на экране дисплея.

Функциональные возможности анализатора определяются составом опций, входящих в его комплект. Состав опций и их функциональные возможности приведены в таблице 1.

Таблица 1.

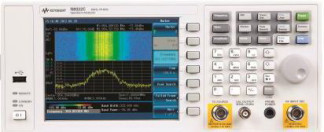

Внешний вид анализаторов приведен на рисунке 1.

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

ПО встроенное, изменение метрологически значимой части ПО анализаторов невозможно физически.

Специальные средства защиты ПО исключают возможность несанкционированной мо-дифкации, загрузки, считывания из памяти анализатора, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Идентификационные данные ПО анализаторов приведены в таблице 2. Таблица 2

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО анализаторов и измерительную информацию.

Технические характеристики

Диапазон рабочих частот:

N9322C.................................................................................................от 9 кГц до 7 ГГц;

N9320B.................................................................................................от 9 кГц до 3 ГГц.

Пределы допускаемой относительной погрешности частоты опорного генератора:

,.± 1х 10" ± 1 х 10-

-стандартное исполнение, -опция PFR ......................

Номинальное значение полос пропускания на уровне минус 3 дБ в последовательности 1-3-10:

N9322C.................................................................................................от 10 Гц до 3 МГц;

N9320B.................................................................................................от 10 Гц до 1 МГц.

Спектральная плотность мощности фазовых шумов, не более:

N9322C:

- при несущей 1000 МГц и отстройке 100кГц........................минус 98 дБн/Гц;

1 МГц.........................минус 119 дБн/Гц;

N9320B

-при несущей 1000 МГц и отстройке 10 кГц.........................минус 88 дБн/Гц;

100кГц........................минус 100 дБн/Гц;

1 МГц.........................минус 110 дБн/Гц.

Максимальный уровень входного сигнала:

N9322C в диапазоне частот

- предусилитель выключен N9320B в диапазоне частот

от 100 кГц до 1 МГц.............плюс . 10 дБм;

от 1 МГц до 7 ГГц................плюс 20 дБм;

от 100 кГц до 1 МГц.............плюс . 20 дБм;

от 1 до 10 МГц......................плюс 23 дБм;

от 10 МГц до 3 ГГц    плюс 30 дБм.

Средний уровень собственных шумов, не более:

N9322C (входной аттенюатор 0 дБ, полоса пропускания 1 кГц):

- предусилитель выключен

от 100 кГц до 1 МГц.........................минус

от 1 до 10 МГц.............................

от 10 до 500 МГц.........................

от 500 МГц до 2,5 ГГц................

от 2,5 до 4 ГГц.............................

от 4 до 6 ГГц................................

от 6 до 7 ГГц................................

в диапазоне частот

-    предусилитель включен в диапазоне частот    от 9 до 100 кГц..................................минус _

от 100 кГц до 1 МГц...................

от 1 до 10 МГц............................

от 10 до 500 МГц.........................

от 500 МГц до 2,5 ГГц................

от 2,5 до 4 ГГц.............................

от 4 до 6 ГГц................................

от 6 до 7 ГГц................................

N9320B (входной аттенюатор 0 дБ, полоса пропускания 10 Гц):

-    предусилитель выключен

в диапазоне частот    от 100 кГц до 1 МГц.........................минус 90-3x(f/100 кГц ) дБм;

от 1 до 10 МГц...................................минус 124 дБм;

от 10 МГц до 3 ГГц...........................минус 130+3 х (f/1 ГГц ) дБм;

-    предусилитель включен

в диапазоне частот    от 100 кГц до 1 МГц.........................минус 108-3 x(f/100 кГц ) дБм;

от 1 до 10 МГц...................................минус 142 дБм;

от 10 МГц до 3 ГГц...........................минус 148 + 3*(f/1 ГГц ) дБм.

Относительный уровень помех, обусловленных гармоническими искажениями второго порядка (уровень входного сигнала минус 30 дБм, предусилитель выключен, входной аттенюатор 0 дБ), не более:

N9322C в диапазоне частот    от 50 МГц до 3 ГГц..............минус .65 дБн;

от 3 до 7 ГГц.........................минус 70 дБн.

N9320B в диапазоне частот    от 10 до 200 МГц..................минус. .60 дБн;

от 200 до 500 МГц................минус 65 дБн;

от 500 МГц до 3 ГГц............минус 73 дБн.

Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, не более:

N9322C (уровень входного сигнала минус 20 дБм, входной аттенюатор 0 дБ, предусилитель выключен)

в диапазоне частот    от 50 до 300 МГц..................минус 2.9 дБн;

от 300 МГц до 7 ГГц............минус 31 дБн;

N9320B (уровень входного сигнала минус 30 дБм, входной аттенюатор 0 дБ, предусилитель выключен)

в диапазоне частот    от 300 МГц до 3 ГГц............минус 40 дБн.

Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц (уровень сигнала на входе от минус 50 до 0 дБм):

N9322C (входной аттенюатор 20 дБ, полоса обзора 1 кГц):

-    предусилитель выключен.............................................................± 0,3 дБ;

-    предусилитель включен.................................................................± 0,4 дБ;

N9320B (входной аттенюатор 10 дБ, полоса обзора 1 кГц):

-    предусилитель выключен,

уровень сигнала на входе минус 10 дБм    ± 0,3 дБ;

-    предусилитель включен,

уровень сигнала на входе минус 30 дБм.....................................± 0,4 дБ.

Неравномерность амплитудно-частотной характеристики относительно

частоты 50 МГц:

N9322C (входной аттенюатор 20 дБ):

-    предусилитель выключен

в диапазоне частот    от 100 кГц до 3 ГГц    ± 0,7 дБ;

от 3 до 4 ГГц.....................................± 0,85 дБ;

от 4 до 7 ГГц.....................................± 1,0 дБ;

-    предусилитель включен

в диапазоне частот    от 100 кГц до 3 ГГц    ± 0,7 дБ;

от 3 до 4 ГГц.....................................± 0,9 дБ;

от 4 до 7 ГГц.....................................± 1,1 дБ;

№320В (входной аттенюатор 10 дБ):

-    предусилитель выключен

в диапазоне частот    от 200 кГц до 2 ГГц    ± 0,5 дБ;

от 2 до 3 ГГц.....................................± 0,7 дБ;

-    предусилитель включен

в диапазоне частот    от 1 МГц до 2 ГГц    ± 0,6 дБ;

от 2 до 3 ГГц.....................................± 0,8 дБ.

Пределы допускаемой абсолютной погрешности измерения уровня:

N9322C (входной аттенюатор 20 дБ, уровень входного сигнала от минус 50 до 0 дБм, полоса пропускания 1 кГц):

-    предусилитель выключен.................................................± (0,3 дБ + неравномерность АЧХ);

-    предусилитель включен.....................................................± (0,4 дБ + неравномерность АЧХ);

N9320B (частота > 1 МГц, входной аттенюатор 10 дБ, уровень входного сигнала

от минус 50 до 0 дБм, полоса пропускания 1 кГц)

-    предусилитель выключен.................................................± 1,5 дБ;

-    предусилитель включен.....................................................± (0,4 дБ + неравномерность АЧХ);

Диапазон переключений входного аттенюатора:

N9322C.................................................................................................от 0 до 50 дБ с шагом 1 дБ;

N9320B.................................................................................................от 0 до 70 дБ с шагом 1 дБ.

Пределы допускаемой абсолютной погрешности измерения уровня из-за переключений входного аттенюатора:

N9320B (от 0 до 60 дБ относительно 10 дБ).................................± 0,4 дБ.

КСВН входа, не более:

N9320B (входной аттенюатор > 10 дБ).

-    диапазон частот от 300 кГц до 3 ГГц...........................................1,5.

Опция TG7 (N9322C)

-    диапазон частот...............................................................................от 5 МГц до 7 ГГц;

-    уровень выходной мощности........................................................от минус 20 до 0 дБм.

Опция TG3 (N9320B)

-    диапазон частот...............................................................................от 100 кГц до 3 ГГц;

-    уровень выходной мощности........................................................от минус 30 до 0 дБм;

-    пределы допускаемой погрешности установки мощности на частоте 50 МГц (при выходном уровне сигнала минус 20 дБм)..........................± 0,75 дБ;

-    неравномерность амплитудно-частотной характеристики (относительно частоты 50 МГц при выходном уровне сигнала минус 20 дБм):

в диапазоне частот    от 100 кГц до 10 МГц......................± 3 дБ;

от 10 МГц до 3 ГГц.........................± 2 дБ;

-    КСВН (входной аттенюатор > 12 дБ), не более..........................1,5.

Опция RM7 (N9322C, требуется опция TG3)

-    диапазон частот...............................................................................от 5 МГц до 7 ГГц;

-    уровень выходной мощности........................................................от минус 4 до 2 дБм;

-    направленность ответвителя, не менее........................................40 дБ;

-    диапазон измерения уровня обратных потерь............................от 0 до 60 дБ;

-    диапазон измерения КСВН............................................................от 1 до 65;

-    диапазон измерения вносимых потерь........................................от 0 до 30 дБ.

Опция АМА

-    диапазон частот несущей

N9322C................................................................................................от 10 МГц до 7 ГГц;

N9320B................................................................................................от 10 МГц до 3 ГГц;

-    уровень мощности несущей входного сигнала

N9322C в диапазоне частот от 100 кГц до 2 МГц......................от минус 30 до плюс 10 дБм;

от 2 МГц до 7 ГГц........................от минус 30 до плюс 20 дБм;

N9320B.................................................................................................от минус 30 до плюс 20 дБм;

- пределы допускаемой погрешности измерения мощности несущей N9320B................................................................................................± 2,0 дБ;

измерение амплитудной модуляции (АМ)

-    диапазон частот модулирующей...................................................от 20 Гц до 100 кГц;

-    диапазон измерения коэффициента АМ......................................от 5 до 95 %;

измерение частотной модуляции (ЧМ)

-    диапазон частот модулирующей...................................................от 20 Гц до 200 кГц;

-    диапазон измерения девиации частоты........................................от 20 Гц до 400 кГц.

Опция БМА

-    диапазон частот несущей:

N9322C.................................................................................................от 2,5 МГц до 6 ГГц;

N9320B.................................................................................................от 10 МГц до 3 ГГц;

-    мощность несущей входного сигнала .....................................от минус 30 до плюс 20 дБм;

-    измерение ASK

-    диапазон частоты изменения символа

N9322C.................................................................................................от 100 Гц до 100 кГц;

N9320B.................................................................................................от 200 Гц до 100 кГц;

-    коэффициент глубины модуляции символа:

N9322C.................................................................................................от 5 до 95 %;

N9320B.................................................................................................от 10 до 90 %;

-    измерение FSK

-    диапазон частоты изменения девиации

N9322C.................................................................................................от 100 Гц до 400 кГц;

N9320B.................................................................................................от 1 Гц до 400 кГц;

-    диапазон частоты изменения символа N9322C

при 1<Р<20...........................................................................................от 100 Гц до 20 кГц;

при 1<Р<8.............................................................................................от 20 до 50 кГц;

при 1<Р<4.............................................................................................от 50 Гц до 100 кГц;

N9320B

при 1<Р<4.............................................................................................от 1 до 100 кГц.

Р - отношение частоты девиации к частоте изменения символа

Примечание: дБм - уровень мощности относительно 1 мВт;

дБн - уровень гармоник относительно уровня основной гармоники в спектре сигнала.

Габаритные размеры (длина х ширина х высота), мм, не более.............. 400 х 320 х 132,5.

Масса (без опций), не более:

N9322C..........................................................................................................................7,9 кг;

N9320B..........................................................................................................................8,4 кг.

Напряжение питания от сети переменного тока частотой 50 (60) Гц...............от 100 до 240 В.

Потребляемая мощность, не более

N9322C.........................................................................................................................25 В А;

N9320B..........................................................................................................................60 В А.

Рабочие условия эксплуатации:

-    температура окружающего воздуха......................................................................от 15 до 35 °С;

-    относительная влажность при температуре окружающего воздуха 40 °С.....до 95%;

-    атмосферное давление.............................................................................................от 96 до 104 кПа.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель анализаторов в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

-    анализатор спектра.............................................................1 экз.;

-    руководство по эксплуатации...........................................1 экз.;

-    методика поверки...............................................................1 экз.

Поверка

осуществляется по документу МП 60594-15 «Анализаторы спектра №320В, N9322C. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 10 марта 2015 г.

Перечень основных средств измерений, применяемых при поверке, приведен в таблице

3.

Таблица 3

Сведения о методах измерений

Методы измерений с помощью анализаторов спектра №320В, N9322C указаны в документе «Анализаторы спектра серии N9320. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам спектра Ш320В, N9322C

Техническая документация фирмы «Keysight Technologies Company, Ltd».

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
