| Номер в госреестре | 60605-15 |
| Наименование СИ | Установки для поверки фотометров лазерной терапевтической аппаратуры |
| Обозначение типа СИ | УПЛТ-М |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки фотометров лазерной терапевтической аппаратуры «УПЛТ-М» (далее по тексту - УПЛТ-М) предназначены для передачи единицы средней мощности оптического излучения встроенным и автономным ваттметрам для лазерной терапевтической аппаратуры, а также для измерений средней мощности и плотности мощности излучения лазерных терапевтических аппаратов, измерений коэффициента пропускания насадок для лазерной терапевтической аппаратуры, измерений энергетических и временных характеристик лазерных терапевтических аппаратов, измерений средней мощности и плотности мощности излучения лазерных и светодиодных излучателей.
Принцип действия установки для поверки фотометров лазерной терапевтической аппаратуры «УПЛТ-М» основан на преобразовании кремниевым фотодиодом предварительно усредненного фотометрической сферой оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
УПЛТ-М состоит из эталонного ваттметра ЭВЛТ, предназначенного для измерений средней мощности лазерного излучения, и измерительного преобразователя временных параметров ИПЛТ, позволяющего определять временные характеристики лазерного излучения.
При передаче единицы средней мощности оптического излучения фотометрам для лазерной терапевтической аппаратуры используется метод сличения исследуемого прибора с эталонным ваттметром на рабочих длинах волн источника аппаратуры.
Измерение средней мощности и определение временных характеристик (частоты, длительности по ширине на полувысоте импульса) дают возможность определить следующие энергетические характеристики лазерной терапевтической аппаратуры: среднюю мощность излучения, плотность мощности, энергию импульса, среднюю мощность в импульсе.

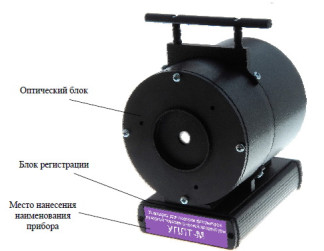

Конструктивно УПЛТ-М состоит из оптического блока и блока регистрации, жестко соединенных между собой. В оптическом блоке находятся фотоприёмники ЭВЛТ и ИПЛТ. Блок регистрации служит для питания фотоприёмников оптического блока, а так же для преобразования сигнала фотоприемника ЭВЛТ в цифровую форму и передачи данных в персональный компьютер (ПК), который осуществляет управление работой ЭВЛТ через порт USB. ИПЛТ имеет собственный выход на оптическом блоке, который подключается к внешнему осциллографу для контроля временных характеристик исследуемого излучения.
Для ограничения доступа внутрь корпуса блоков УПЛТ-М производится пломбирование. Пломбируется правое гнездо винта крепления задней панели блока регистрации.
Программное обеспечение (ПО) предназначено для управления работой УПЛТ-М. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера блока регистрации УПЛТ-М. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) программного обеспечения указаны в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | RESM SHAR | PLATA.bin |
| Номер версии (идентификационный номер) ПО | 1.6.0.3 | 1.09 |
| Цифровой идентификатор ПО | 05E63E8A | - |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений средней мощности оптического излучения, Вт | 10-6 - 10 |
| Диапазон измерений плотности мощности оптического излучения*, Вт/м2 | 10-1 - 106 |
| Диапазон длин волн исследуемого излучения, нм | 450 - 1100 |
| Длины волн градуировки, нм | 633 850 |
| Пределы допускаемой относительной погрешности измерения средней мощности оптического излучения на длинах волн градуировки, % | ± 5,5 |
| Пределы допускаемой относительной погрешности измерения средней мощности оптического излучения в спектральном диапазоне, %: От 450 до 600 нм включ. Св. 600 » 1000 То же » 1000 » 1100 » | ± 8 ± 6,5 ± 8 |
| Пределы допускаемой относительной погрешности измерения относительных уровней мощности, % | ± 4 |
| Время нарастания переходной характеристики ИПЛТ (при сопротивлении нагрузки 50 Ом), нс, не более | 15 |
| Предел линейности по напряжению ИПЛТ (при сопротивлении нагрузки 50 Ом), В, не менее | 3 |
| Г абаритные размеры (Д х Ш х В), мм, не более | 210 х 140 х 210 |
| Масса, кг, не более | 2,5 |
| Электропитание осуществляется от сети переменного тока: - напряжением, В - частотой, Гц | 220 ± 22 50 ± 0,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 20 °С, %, не более - атмосферное давление, кПа | От 10 до 30 80 От 95 до 105 |
| * Справочное значение. |
наносится на титульный лист Руководства по эксплуатации КВФШ.201119.020 РЭ методом штемпелевания и на корпус прибора методом наклеивания.
Таблица 3
| Наименование | Количество, шт. |
| У становка для поверки фотометров лазерной терапевтической аппаратуры «УПЛТ-М» (оптический блок и блок регистрации) | 1 |
| Диафрагма | 1 |
| Кабель соединительный коаксиальный | 1 |
| Универсальный зажим | 1 |
| Заглушка | |
| Тройник | 1 |
| Нагрузка | 1 |
| Персональный компьютер - ноутбук | 1 |
| Руководство по эксплуатации КВФШ.201119.020 РЭ | 1 |
| Методика поверки МП 014.Ф3-14 | 1 |
осуществляется по документу МП 014.Ф3-14 «Установка для поверки фотометров лазерной терапевтической аппаратуры «УПЛТ-М». Методика поверки», утвержденному ФГУП «ВнИИО-ФИ» 27 ноября 2014 г.
Основные средства поверки:
1 Компаратор средней мощности оптического излучения в волоконно-оптических системах передачи информации. Калориметрический приемник из состава Государственного первичного специального эталона единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконнооптических систем связи и передачи информации ГЭТ 170-2011.
Основные метрологические характеристики:
- диапазон воспроизведения средней мощности оптического излучения: 10-4 - 10-2 Вт;
- спектральный диапазон: 500 - 1700 нм;
- случайная составляющая погрешности компаратора, выраженная в виде СКО: 0,4 %;
- неисключенная систематическая погрешность компаратора: 0,8 %;
- среднее квадратическое отклонение передачи: 0,3 %.
2 Установка для измерений спектральных характеристик приемников и источников оптического излучения из состава Государственного первичного специального эталона единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170-2011.
- диапазон длин волн: от 500 до 1700 нм;
- погрешность измерений относительной спектральной характеристики: 3 %;
- пределы допускаемой абсолютной погрешности измерений длины волны: ± 1 нм.
«Установка для поверки фотометров лазерной терапевтической аппаратуры «УПЛТ-М». Руководство по эксплуатации КВФШ.201119.020 РЭ», раздел 2.
Нормативные документы, устанавливающие требования к установкам для поверки фотометров лазерной терапевтической аппаратуры «УПЛТ-М»
ГОСТ 8.585-2013 «ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Выполнение работ и оказание услуг по обеспечению единства измерений.
