Государственный реестр средств измерений

Дальномеры лазерные LDM51, LDM41, LDM42, LDM301, LDM302, LDS30, 60607-15

60607-15
Дальномеры лазерные LDM51, LDM41, LDM42, LDM301, LDM302, LDS30 (далее -дальномеры) предназначены для измерения расстояний.
Карточка СИ
Номер в госреестре 60607-15
Наименование СИ Дальномеры лазерные
Обозначение типа СИ LDM51, LDM41, LDM42, LDM301, LDM302, LDS30
Изготовитель "ASTECH Angewandte Sensortechnik GmbH", Германия
Год регистрации 2015
Срок свидетельства 06.05.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Дальномеры лазерные LDM51, LDM41, LDM42, LDM301, LDM302, LDS30 (далее -дальномеры) предназначены для измерения расстояний.

Описание

Принцип измерения расстояний дальномеров лазерных LDM51, LDM41, LDM42, LDM301, LDM302, LDS30 основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.

Длина волны лазерного излучения - 635 - 905 нм, мощность - 1 мВт, класс 2 в соответствии с IEC 60825-1 «Безопасность лазерных изделий».

Нулевой (начальной) точкой отсчёта дальномеров является верхний торец корпуса. Результаты измерений выводятся на дисплей персонального компьютера или дисплей дальномеров (только для LDM51) и регистрируются в памяти персонального компьютера. Конструктивно дальномеры лазерные LDM51, LDM41, LDM42, LDM301, LDM302, LDS30 выполнены единым блоком, в котором размещены оптические и электронные компоненты.

Выпускаемые модификации дальномеров различаются диапазоном и погрешностью измерений, а также прочими техническими характеристиками.

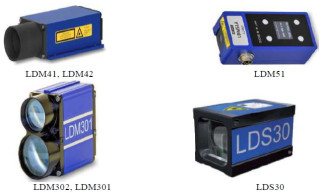

Фотография общего вида дальномеров лазерных LDM51, LDM41, LDM42, LDM301, LDM302, LDS30

Опломбирование узлов дальномеров лазерных LDM51, LDM41, LDM42, LDM301, LDM302, LDS30 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Программное обеспечение

разработано специально для дальномеров лазерных LDM51, LDM41, LDM42, LDM301, LDM302, LDS30 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Идентификационные данные программного обеспечения:

Идентификационное наименование ПО

LDMTool

Lumos Software

Номер версии (идентификационный номер ПО, не ниже

4.9

5.15

Цифровой идентификатор ПО

ЕС33А301

-

Алгоритм вычисления цифрового идентификатора ПО

CRC32

-

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Наименование характеристики

Значение характеристики

Модель

LDM51

LDM41

LDM42

LDM301

LDM302

LDS30

Диапазон измерений расстояний, м

0,15 - 50,001 0,15 - 100,002 50 - 5003

0,2 - 30,01)

0,5 - 300,01)

0,5 - 200,01)

0,2 - 30,01) 0,2 - 250,02) 3)

Пределы допускаемой абсолютной погрешности измерений расстояний, мм

± 1,04) ± 2,55)

± 3,06) ± 5,07)

± 208)

± 14У)

± 50

Дискретность измерений измерения, мм

0,1

0,1

10

Длина волны лазерного излучения, нм

635

650

905

905

Класс лазера

2

2

1

1

Напряжение источника электропитания, В, постоянного тока

10 - 30

Диапазон рабочих температур, °С

от минус 40 до плюс 60

от минус 10 до плюс 50

от минус 40 до плюс 60

от 0 до плюс 50

Габаритные размеры (Д х Ш х В) мм, не более

120,0 х 76,5 х 40,0

187 х 96 х 50

136 х 57 х 104

86 х 45 х 45

Масса, кг, не более

0,7

0,85

0,8

0,125

3)    - измерения на светоотражающую призму;

4)    - при частоте лазерного излучения до 20 Гц;

5)    - при частоте лазерного излучения от 20 до 100 Гц;

6)    - при температуре окружающей среды от плюс 15 до плюс 30°С;

7)    - при температуре окружающей среды от минус 20 до плюс 15°С и от плюс 30 до плюс 50°С;

8)    - при частоте лазерного излучения 2 кГц;

9)    - при частоте лазерного излучения 100 Гц;

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров.

Комплектность

В комплект поставки входят:

-    дальномер лазерный;

-    комплект соединительных кабелей;

-    руководство по эксплуатации на русском языке;

-    методика поверки МП АПМ 04-15.

Поверка

осуществляется в соответствии с документом МП АПМ 04-15 «Дальномеры лазерные LDM51, LDM41, LDM42, LDM301, LDM302, LDS30. Методика поверки» утверждённым ГЦИ СИ ООО «Автопрогресс-М» в марте 2015 г.

Перечень основного оборудования необходимого для поверки:

-    набор контрольных линий (базисов), не менее трех, действительные длины которых равномерно располагаются в диапазоне измерения дальномера и определены с погрешностью не более ± 0,3мм для модели LDM51, не более ± 1,0мм для моделей LDM41, LDM42 и не более ±5мм для всех остальных моделей, например: светодальномером типа СП ГОСТ 19223-90 или рулеткой 3 разряда МИ 2060-90.

Сведения о методах измерений

Методика измерений приведена в документах: «Дальномеры лазерные LDM51. Руководство по эксплуатации», «Дальномеры лазерные LDM41, LDM42. Руководство по эксплуатации», «Дальномеры лазерные LDM302, LDM301. Руководство по эксплуатации», «Дальномеры лазерные LDS30. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к дальномерам лазерным LDM51, LDM41, LDM42, LDM301, LDM302, LDS30

1.    ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия».

2.    ГОСТ 19223-90 «Светодальномеры геодезические. Общие технические условия».

3.    Техническая документация «ASTECH Angewandte Sensortechnik GmbH», Германия.
