Государственный реестр средств измерений

Комплексы счетно-дозирующие СДК-03, 60614-15

60614-15
Комплексы счетно-дозирующие типа СДК-03 (далее - комплексы) предназначены для автоматизированного измерения массы отпускаемой дозы нефтепродуктов и неагрессивных жидкостей в технические емкости (автоцистерны, ж/д цистерны и др.), а также управления процессом налива (слива) при проведении учетно-расчетных операций.
Карточка СИ
Номер в госреестре 60614-15
Наименование СИ Комплексы счетно-дозирующие
Обозначение типа СИ СДК-03
Изготовитель ООО "Камышинский опытный завод", г.Камышин
Год регистрации 2015
Срок свидетельства 06.05.2020
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы счетно-дозирующие типа СДК-03 (далее - комплексы) предназначены для автоматизированного измерения массы отпускаемой дозы нефтепродуктов и неагрессивных жидкостей в технические емкости (автоцистерны, ж/д цистерны и др.), а также управления процессом налива (слива) при проведении учетно-расчетных операций.

Описание

Принцип работы комплексов основан на динамическом методе измерений в потоке количества нефтепродуктов и неагрессивных жидкостей (далее - жидкость) с помощью счетчика жидкости.

В состав комплекса входят:

-    измерительный модуль;

-    система управления;

-    насосное оборудование;

-    автоматизированное рабочее место (АРМ).

Общий вид и состав комплексов представлен на рисунке 1.

Измерительный модуль производит измерение массы отпускаемой дозы жидкости с помощью счетчика жидкости. В качестве счетчика жидкости используется расходомер массовый Promass 83F80 (номер в Госреестре СИ РФ 15201-11). Связь и управление счетчиком жидкости осуществляется по цифровому интерфейсу. Измерительный модуль состоит из счетчика жидкости и технологического оборудования, смонтированных на раме. Общий вид и состав измерительного модуля представлен на рисунке 2.

Система управления служит для управления функциональными блоками комплексов. Основным элементом системы управления является контроллер управления, размещенный в шкафу управления. Данный контроллер функционирует в соответствии с заложенными в него алгоритмами - резидентное программное обеспечение. Система управления обеспечивает аварийное отключение процесса отпуска дозы при возникновении нештатной ситуации.

Насосное оборудование обеспечивает подачу жидкости в измерительный модуль.

АРМ представляет собой персональный компьютер с установленным на него программным обеспечением. АРМ обеспечивает:

-    управление режимом выдачи;

-    отображение информации о заданной и отпущенной дозе;

-    сбор и обработку измерительной информации;

-    накопление суммарных данных об измеренном количестве жидкости;

-    передачу результатов измерений в систему управления комплексов.

Взрывоопасная зона В-1Г (наливной островок)

''''if'" к

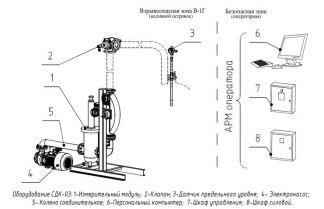

Оборудование СДК-03:1-Измерительный модуль; 2-Клапан, 3-Датчик предельного уровня; 4- Электронасос,-5- Колено соединительное; 6-Персональный компьютер; 7-Шкаф управления; 8-Шкаф силовой.

1-Массо8ый расходомер; 2-Филыпр-газоотделитель• 3- Оснодание;

4-Колено соединительное; 5- Устройство зацепления абтоцистерн; 6- Кнопка ТТОП".

Рисунок 2 - измерительный модуль

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящие в состав комплексов, пломбируются в соответствии с эксплуатационной документацией на него, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

Пломбировка расходомеров массовых Promass 83F80 осуществляется в соответствии с МИ 3002-2006.

Программное обеспечение

Комплексы имеют резидентное программное обеспечение (устанавливается в контроллер управления СДК-03 при изготовлении, данное ПО в процессе эксплуатации комплексов не может быть модифицировано, загружено или прочитано через какой-либо интерфейс, идентификационные данные приведены в таблице 1) и внешнее программное обеспечение (устанавливается на автоматизированное рабочее место оператора (АРМ), данное ПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий, идентификационные данные приведены в таблице 2).

Таблица 1 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

РПО

Номер версии (идентификационный номер) ПО

3.ХХ

Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Таблица 2 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВПО

Номер версии (идентификационный номер) ПО

3.ХХ

Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Уровень защиты программного обеспечения:

-    РПО - высокий, в соответствии с Р 50.2.077-2014;

-    ВПО - средний, в соответствии с Р 50.2.077-2014.

Технические характеристики

Наименьший расход жидкости, т/ч    2,5

Номинальный расход жидкости, т/ч    50±5

Минимальная доза выдачи, кг    500 Пределы допускаемой относительной погрешности (5), %

-    масса отпускаемой дозы от 500 кг (вкл) до 2000 кг    ± 0,25

-    масса отпускаемой дозы от 2000 кг (вкл) и более    ± 0,15 Сходимость показаний, не более    5 Условный диаметр подающего/напорного трубопровода, мм    100/100 Дискретность отображения информации указателя:

-    разового учета, кг    0,001

-    суммарного учета, кг    0,001 Рабочее давление, МПа, не более    1,0 Количество постов налива (слива) на один АРМ, шт. от 1 до 120 Электропитание

-    измерительного модуля:

-    напряжение, В    от 187 до 242

-    частота Гц    50±1

-    электронасоса:

-    напряжение, В    от 323 до 418

-    частота Гц    50±1

-    АРМ

-    напряжение, В

от 187 до 242 50±1 11

от минус 40 до плюс 60

от минус 20 до плюс 35 от 20 до 90 от минус 20 до плюс 50 1220х600х1550 430

170

180

80

10

-    частота Гц Мощность электронасоса, кВт, не более Рабочие условия:

-    температура окружающего воздуха, °С

-    температура измеряемой жидкости, °С:

-    для нефти и светлых нефтепродуктов

-    для мазута

-    для технических жидкостей Г абаритные размеры измерительного модуля (ДхШхВ), мм, не более Масса комплекса с одним стояком налива (слива), кг, не более в том числе:

-    масса измерительного модуля

-    масса электронасоса

-    масса внешнего оборудования Средний срок службы, лет

Знак утверждения типа

наносится на маркировочные таблички комплекса фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.

Комплектность

1    Комплекс

1 шт. 1 компл. 1 экз.

1 компл.

2    Запасные части

3    Эксплуатационная документация на комплекс

4    Эксплуатационная документация на комплектующие изделия входящие в состав комплекса

Поверка

осуществляется в соответствии с документом МЦКЛ.0150«Комплексы счетно-дозирующие типа СДК-03. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 23.03.2015 г. Основное поверочное оборудование:

- установка поверочная средств измерений объема и массы УПМ2000, наибольший предел взвешивания 2000 кг, пределы допускаемой относительной погрешности при измерении массы ± 0,04 %.

Сведения о методах измерений

изложены в документе «Комплексы счетно-дозирующие типа СДК-03. Руководство по эксплуатации», СДК 03.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к комплексам счетно-дозирующим типа СДК-03

1    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»;

2    ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»;

3    ГОСТ 28955-91 «Устройства для налива нефтепродуктов в автомобильные цистрены»;

4    ТУ 3689-003-53581965-2014.

Рекомендации к применению

-    при осуществлении торговли;

-    при выполнении государственных учетных операций и учете количества энергетических ресурсов.
