Номер в госреестре | 60621-20 |
Наименование СИ | Счетчики холодной и горячей воды |
Обозначение типа СИ | Q water |
Изготовитель | "QUNDIS GmbH", Германия |
Год регистрации | 2020 |
Срок свидетельства | 28.12.2025 |
МПИ (интервал между поверками) | 6 лет |
Описание типа | скачать |
Методика поверки | скачать |
Счетчики холодной и горячей воды Q water (далее - счетчики) предназначены для измерений объема холодной или горячей воды, протекающей в трубопроводах систем холодного и горячего водоснабжения.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу жидкости, протекающей в трубопроводе. Поток жидкости проходя через счетчик вращает крыльчатку. Количество оборотов крыльчатки учитывается отсчетным устройством и отображается в виде единиц объема жидкости. Счетчик состоит из проливной части и отсчетного устройства. Проливная часть состоит из корпуса с измерительной камерой, в которую установлена крыльчатка с магнитной муфтой, которая передает вращение крыльчатки в отсчетное устройство.
Счетчики выпускаются в двух модификациях:
- с электронным отсчетным устройством;
- с механическим отсчетным устройством.
В модификации счетчиков с электронным отсчетным устройством количество оборотов крыльчатки преобразуется в импульсы двумя индуктивными катушками. Импульсы поступают на микропроцессорное устройство, которое вычисляет объем воды, прошедшей через счетчик. Значение объема индицируется на жидкокристаллическом индикаторе.
В модификации счетчиков с механическим отсчетным устройством количество оборотов крыльчатки передается посредством магнитной муфты на счетный механизм барабанного типа.
Для передачи результатов измерений во внешние информационные системы счетчики могут комплектоваться следующими модулями:
- встроенный радиомодуль Wireless M-Bus;
- внешний радиомодуль Wireless M-Bus;
- проводной интерфейс M-Bus.
Защита от несанкционированного доступа к внутренним элементам счетчиков обеспечивается неразборной конструкцией отсчетного устройства, в которой прозрачная крышка от-счетного устройства запрессовывается на корпус измерительной камеры и не может быть снята без разрушения, либо предусмотрено защитное кольцо, с помощью которого отсчетное устройство крепится к корпусу измерительной камеры. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения.

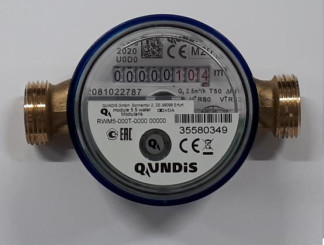

Общий вид счетчиков холодной и горячей воды Q water представлен на рисунках 1-5.
Рисунок 4 - Общий вид счетчика горячей воды Q water с электронным отсчетным
устройством
Программное обеспечение (далее - ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО в счетчиках холодной и горячей воды Q water является встроенным и устанавливается в энергонезависимую память при изготовлении и не может быть изменено в процессе эксплуатации.
Уровень защиты программного обеспечения счетчиков холодной и горячей воды Q water - «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | K0071 |
Номер версии (идентификационный номер) ПО, не ниже | 23 |
Цифровой идентификатор ПО | - |
Метрологические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |||||
Диаметр условного прохода, Ду, мм | 15 | 20 | ||||
Метрологический класс по ГОСТ Р 50193.1-92 | A | В | C | A | В | С |
Максимальный расход, qmax, м3/ч | 3,0 | 5,0 | ||||
Номинальный расход, qn, м3/ч | 1,5 | 2,5 | ||||
Переходный расход, qt, м3/ч | 0,15 | 0,12 | 0,0225 | 0,25 | 0,20 | 0,0375 |
Минимальный расход, qmin, м3/ч | 0,06 | 0,03 | 0,015 | 0,10 | 0,05 | 0,025 |
Порог чувствительности, не более, м3/ч | 0,020 | 0,008 | 0,006 | 0,030 | 0,015 | 0,010 |
Пределы допускаемой относительной погрешности измерения объема в диапазоне расходов, %: - от qmin (вкл.) до qt (искл.) - от qt (вкл.) до qmax (вкл.) | ± 5 ± 2 |
Наименование характеристики | Значение | ||
Диаметр условного прохода, Ду, мм | 15 | 20 | |
Вариант установки счетчика | горизонтальная, вертикальная | ||
Температура измеряемой среды, °С: - счетчики холодной воды - счетчики горячей воды | от +5 до +50 от +5 до +90 | ||
Давление измеряемой среды, МПа, не более | 1,6 | ||
Потеря давления при максимальном расходе, МПа, не более | 0,1 | ||
Емкость индикатора, м3: - счетчики с электронным отсчетным устройством - счетчики с механическим отсчетным устройством | 99999,99999 99999,999 | ||
Напряжение элемента питания постоянного тока у счетчиков с электронным отсчетным устройством, В, не менее | 3 | ||
Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при 35 °С, %, не более - атмосферное давление, кПа | от +5 до +55 85 от 84 до 106,7 | ||
Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 80 70 90 | 110 70 90 | 130 70 95 |
Присоединительная резьба по ГОСТ 6357-81 | G % | G % | G 1 |
Масса счетчика, кг, не более | 0,5 | 0,6 | 0,7 |
Степень защиты по ГОСТ 14254-15 счетчиков с электронным отсчетным устройством | IP 68 | ||
Наработка на отказ, ч, не менее | 65000 | ||
Средний срок службы, лет | 12 |
наносится на лицевую панель отсчетного устройства счетчиков холодной и горячей воды Q water методом аппликации и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность счетчиков холодной и горячей воды Q water
Наименование | Обозначение | Количество |
Счетчик воды Q water | 1 шт. в соответствии с заказом | |
Паспорт | 1 шт. | |
Комплект монтажных частей (поставляется по отдельному заказу) | 1 шт. | |
Методика поверки | МП 208-024-2020 | 1 экз. на партию |
осуществляется по документу МП 208-024-2020 «ГСИ. Счетчики холодной и горячей воды Q water. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.08.2020 г.
Основные средства поверки:
установка поверочная 3 -го разряда согласно ГСП (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон воспроизведения объемного расхода воды от 0,01 до 3,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений.
приведены в эксплуатационном документе
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости Техническая документация фирмы «QUNDIS GmbH»
Зарегистрировано поверок | 31 |
Поверителей | 2 |
Актуальность данных | 17.11.2024 |
