Резервуары горизонтальные стальные двустенные для подземного хранения нефти и нефтепродуктов РГСД, 60622-15

Назначение

Резервуары горизонтальные стальные двустенные для подземного хранения нефти и нефтепродуктов РГСД (далее - резервуары) предназначены для измерения объёма нефти и нефтепродуктов и их хранения.

Описание

Резервуары горизонтальные стальные двустенные для подземного хранения нефти и нефтепродуктов РГСД представляют собой горизонтальные цилиндрические сварные стальные двустенные сосуды, с внутренними ребрами жёсткости и люками. Для строповки при перемещении предусмотрены грузовые петли. Конструкция резервуаров предусматривает только подземную установку. Резервуары изготавливаются одно и двух секционные, с плоскими и коническими днищами.

Резервуары оснащены:

•    клапанами дыхательными;

•    мановакуумметрами для контроля пропускной способности линии деаэрации;

•    замерными устройствами уровня топлива;

•    системой предотвращения переполнения резервуара, состоящей из датчиков сигнализации номинального уровня топлива и датчиков автоматического перекрытия трубопровода налива при достижении предельного уровня наполнения резервуара;

•    системой периодического контроля герметичности межстеночного резервуара.

Резервуары оборудованы фланцевыми люками-лазами, входными и выходными линиями. Количество люков-лазов соответствует количеству секций.

Наружные поверхности подземной части резервуара, соприкасающиеся с землей покрываются антикором полимерно-битумным «Кордон» и имеют покрывной слой из смеси битумного лака БТ-577 с алюминиевой пудрой ПАП-1 (15%).

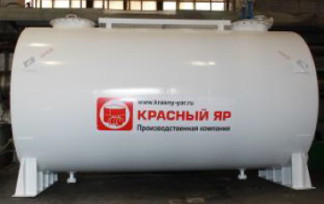

При хранении бензина внутренняя поверхность резервуара и сливных устройств, а также наружная поверхность топливо-заборных и сливных труб покрыта антикоррозионной цинконаполненной композицией марки ЦВЭС №1 и №2. Внутренние поверхности резервуаров, предназначенных для хранения дизельного топлива и масел допускается не окрашивать. Внешний вид резервуара показан на рисунке 1.

.    Всего листов 3

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики

Расчетный срок службы - не менее 20 лет.

Знак утверждения типа

наносится на маркировочную табличку методом шелкографии или гравировки и в правом верхнем углу титульного листа паспорта типографским способом.

Комплектность

•    резервуар горизонтальный стальной двустенный для подземного хранения нефти и нефтепродуктов РГСД - 1 шт;

•    паспорт - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    эталонный счетчик жидкости, пределы относительной погрешности ±0,15 %;

-    эталонный уровнемер, пределы абсолютной погрешности ±1 мм.

Сведения о методах измерений

Отсутствуют.

.    Всего листов 3

Нормативные и технические документы, устанавливающие требования к резервуарам горизонтальным стальным двустенным для подземного хранения нефти и нефтепродуктов РГСД

ТУ 5265-004-05154676-2005 «Резервуары горизонтальные стальные двустенные для подземного хранения нефти и нефтепродуктов объемом от 3 до 100 м РГСД Технические условия».

Рекомендации к применению

осуществление торговли.
