Меры электрического сопротивления однозначные универсальные МС 3061 (далее - УОМЭС) предназначены для хранения и передачи единицы электрического сопротивления в цепях постоянного и переменного тока.
Карточка СИ
Номер в госреестре 60625-15
Наименование СИ Меры электрического сопротивления однозначные универсальные
Обозначение типа СИ МС 3061
Изготовитель ООО предприятие "ЗИП-Научприбор", г. Краснодар
Год регистрации 2015
Срок свидетельства 06.05.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Меры электрического сопротивления однозначные универсальные МС 3061 (далее - УОМЭС) предназначены для хранения и передачи единицы электрического сопротивления в цепях постоянного и переменного тока.

Описание

Конструктивно УОМЭС состоит из прецизионного ситаллофольгового четырехзажимного резистора, закрепленного на металлическом основании и установленного в заполненной теплопроводной пастой герметизированной камере массивного силуминового корпуса, являющегося одновременно радиатором.

Токовые и потенциальные выводы резистора присоединены к внешним зажимам УОМЭС I1, I2, U1, U2. Зажимы закреплены через изолирующие втулки на металлической панели.

Несущие элементы конструкции УОМЭС выполнены из металла, электрически объединены и являются экраном изделия.

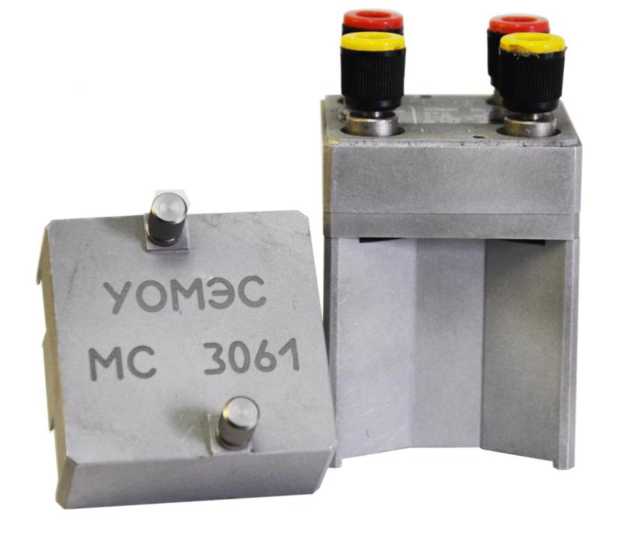

Внешний вид УОМЭС приведен на рисунках 1 и 2. Место нанесения знака утверждения типа приведено на рисунке 2.

Рисунок 1

**

* - Место нанесения знака утверждения типа ** - Место пломбировки

Рисунок 2

Технические характеристики

Номинальное значение сопротивления, Ом                         1; 10; 102;103; 104; 105.

Класс точности для всех номинальных значений сопротивлений      0,0005; 0,001; 0,002.

Предел допускаемой основной погрешности ОМЭС от нормирующего значения в течение года со дня поверки, %, (годовая нестабильность сопротивления):

для класса точности 0,0005                                     ± 0,0005;

для класса точности 0,001                                        ± 0,001;

для класса точности 0,002                                      ± 0,002.

Допускаемое отклонение действительного значения сопротивления от номинального на постоянном и переменном         ± 0,01.

токе, %, не более

Мощности рассеивания, Вт:

номинальная

максимальная для класса точности:

0,0005; 0,001

0,002

предельная

Пределы допускаемой дополнительной погрешности, вызванной колебаниями температуры окружающей среды в пределах рабочих условий, %: для класса точности 0,0005                                   ±0,0003;

для класса точности 0,001                                    ±0,0006;

для класса точности 0,002                                    ±0,0010;

Нормальные и рабочие условия применения указаны в таблице 1.

Таблица 1

Влияющая величина

Значение влияющей величины для классов точности

Нормальные условия применения

Рабочие условия применения

0,0005

0,001

0,002

0,0005

0,001

0,002

Температура

20±0,1

20±0,2

20±0,5

20±1

20±2

окружающего

23±0,1

23±0,2

23±0,5

23±1

23±2

воздуха

25±0,1

25±0,2

25±0,5

25±1

25±2

(среды), °С

27±0,1

27±0,2

27±0,5

27±1

27±2

Относительная влажность воздуха, %

от 25 до 80

от 25 до 80

Положение

Вертикальное

Атмосферное давление кПа (мм рт. ст.)

84 - 106,7 (630 - 800)

Примечание: Основной температурой окружающего воздуха для УОМЭС в нормальных и рабочих условиях применения является температура 20 °С, но по

согласованию с заказчиком УОМЭС могут быть изготовлены для работы _____________при температуре t = 23; 25; 27 °С.___________________________________________ Основная рабочая частота, кГц

Значения постоянной времени (т), верхнего предела частотного диапазона (fmax), предела допускаемой дополнительной погрешности при частоте fmax(6f) указаны в таблице 2

Таблица 2

Rhqm, Ом

т,с, не более

fmax, кГц

5f, %

1

440-8

50

±0,05

10

1,5^10-8

100

±0,02

100

5-10’9

100

±0,02

1000

1^10-8

100

±0,02

10000

4^10-8

50

±0,05

100000

240-7

10

±0,2

Сопротивление каждого из токовых и потенциальных выводов, Ом, не более  540-3.

Срок службы, лет, не менее

Масса, кг, не более

Габаритные размеры (длина х ширина х высота), мм, не более                60x60x115

Знак утверждения типа

наносится    методом металлографии на надписную табличку (шильдик) и

типографическим способом на титульные листы руководства по эксплуатации и формуляра.

Комплектность

В комплект поставки входят:

УОМЭС                                               1 шт.

Футляр укладочный                                             1 шт.

Руководство по эксплуатации                                        1 экз.

Методика поверки                                                1 экз.

Формуляр                                                          1 экз.

Поверка

осуществляется по документу «Инструкция. Меры электрического сопротивления однозначные универсальные МС 3061. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25 декабря 2013 г.

Основные средства поверки:

- установка мостовая для измерения сопротивления УМИС-2М (рег. № 4349-74), диапазон измеряемых сопротивлений от 10-4 до 105 Ом;

- компаратор сопротивления полуавтоматический цифровой Р3015 (рег. № 993385), диапазон измеряемых сопротивлений от 10-2 до 107 Ом;

- измеритель-компаратор мостовой цифровой автоматический  МЦС-2Б

(рег. № 11785-89), диапазон номинальных значений 10-1 до 107 Ом;

- измеритель цифровой Е7-12 (рег. № 8176-81), диапазон номинальных значений от 1 до 104 Ом;

- мост переменного тока Р5083 (рег. № 10321-85), диапазон номинальных значений от 10 до 108 Ом;

- рабочие эталоны I разряда и рабочие меры (тарные меры) постоянного и переменного тока с номинальным значением сопротивления от 1 до 105 Ом по ГОСТ 8.237-2003;

- жидкостные и воздушные термостаты с рабочей температурой 20 °С с погрешностями поддержания ± 0,1; ± 0,2 °С, соответственно.

Сведения о методах измерений

ИУСН.411632.007 РЭ. Мера электрического сопротивления однозначная универсальная типа МС 3061. Руководство по эксплуатации.

Нормативные документы

1. ГОСТ 8.028-86. «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».

2. ГОСТ 23737-79. «Меры электрического сопротивления. Общие технические условия».

3. ГОСТ 22261-94. «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».

4. ГОСТ Р 52319-2005.

5. ТУ   4225-033-16851585-2010.   «Мера электрического сопротивления

однозначная универсальная типа МС 3061. Технические условия»

Рекомендации к применению

Осуществление деятельности в области обороны и безопасности государства.

Зарегистрировано поверок 20
Поверителей 1
Актуальность данных 05.11.2024
60625-15
Номер в ГРСИ РФ:
60625-15
Производитель / заявитель:
ООО предприятие "ЗИП-Научприбор", г. Краснодар
Год регистрации:
2015
Cрок действия реестра:
06.05.2025
