Системы управления водно-химическим режимом 3D Trasar Cooling, 60629-15

Назначение

Системы управления водно-химическим режимом 3D Trasar Cooling (далее — системы) предназначены для автоматического непрерывного измерения удельной электрической проводимости (УЭП), рН, окислительно-восстановительного потенциала (ОВП) и температуры воды промышленных охлаждающих систем и управления дозировочными насосами подачи реагентов и клапанами продувки.

Описание

Принцип действия систем заключается в измерении электрического сигнала, поступающего с одного из датчиков физико-химических параметров жидкости: потенциометрического (измерение рН и ОВП) и кондуктометрического (измерение УЭП).

Системы является стационарными изделиями и конструктивно состоят из:

-    первичных преобразователей (датчиков рН, УЭП, ОВП и температуры);

-    блока управления (контроллера).

Системы имеют 8 моделей, которые отличаются габаритными размерами, способом сборки и установки на месте эксплуатации и комплектацией: 060-TRM5500.88, 060-TRM5501.88, 060-TRM5511.88, 060-TRM5521.88, 060-TRM5500NN.88, 060-TRM5501NN.88, 060-TRM5511NN.88, 060-TRM5521NN

На лицевой панели контроллера расположен жидкокристаллический (ЖК) дисплей для цифрового отображения результатов измерений и клавиатура для выбора и управления режимами работы.

В системе предусмотрена автоматическая температурная компенсация. Для измерения температуры используются платиновые преобразователи.

Системы имеют следующие виды выходных сигналов:

-    цифровая индикация на ЖК дисплее контроллера;

-    цифровые выходы - RS-232, RS-485, RJ-11, Ethernet;

-    токовые выходы 4 - 20 мА;

-    релейные выходы;

-    передача информации через беспроводной модем, посредством сотовой связи GSM 900/1800 на сайт компании Налко.

Контроллер, выполняет математическую обработку и передачу полученной информации, автоматическую температурную компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.

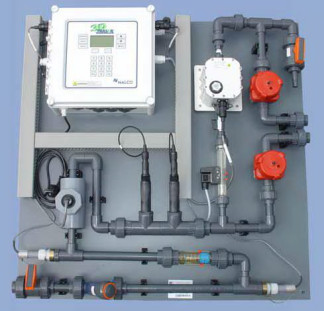

Общий вид системы приведен на рисунках 1 и 2.

Программное обеспечение

Система имеет встроенное программное обеспечение (ПО), разработанное фирмой-изготовителем специально для решения задач измерения параметров воды.

ПО осуществляет функции:

расчет содержания определяемого параметра;

отображение результатов измерений на графическом ЖК дисплее контроллера; передачу результатов измерений по интерфейсу связи с ПК;

контроль целостности программных кодов ПО, настроечных и калибровочных констант;

контроль общих неисправностей; контроль архивации измерений;

контроль внешней связи (RS-232, RS-485, RJ-11, Ethernet); контроль журналов изменений.

Системы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Влияние программного обеспечения системы учтено при нормировании метроло-

гических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой погрешности приведены в таблице 2.

Таблица 2.

2)    Изменение показаний за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности:    0,5

3)    Время прогрева, мин, не более    15

4)    Диапазон времени установления показаний, с:    10 - 30

5)    Напряжение питания переменным током частотой (50 ± 1) Гц, В (230 ± 23)

6)    Потребляемая мощность, не более    500 В-А

7)    Г абаритные размеры и масса системы приведены в таблице 3.

Таблица 3.

8)    Условия эксплуатации:

-    диапазон температуры окружающего воздуха    от 5 оС до 35 оС

-    относительная влажность окружающего воздуха, не более 80 % при температуре

25 оС;

-    диапазон атмосферного давления    от 84 до 106,7 кПа

9)    Параметры анализируемой среды:

-диапазон температур анализируемой воды, 0С    от 5 оС до 100 оС

-    давление воды, кПа, не более    10300

10)    Средняя наработка на отказ: 24000 ч (при доверительной вероятности Р=0,95)

11)    Средний срок службы    10 лет

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на табличку, расположенную на передней панели системы.

Комплектность

Комплект поставки систем приведен в таблице 4.

Таблица 4.

Поверка

осуществляется по документу МП 242-1843-2014 «Системы управления воднохимическим режимом 3D Trasar Cooling. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 28 ноября 2014 г., в режиме УЭП - по ГОСТ 8.722-2010, в режимах рН и температура - по Р 50.2.036-2004.

Основные средства поверки:

-    буферные растворы - рабочие эталоны рН 2-го и 1-го разряда по ГОСТ 8.120-99 (готовят из стандарт-титров по ТУ 2642-001-42218836-96 «рН-метрия. Стандарт-титры для приготовления рабочих эталонов 2-го и 3-го разрядов»);

-    буферные растворы - (ОВП);

-    кондуктометр лабораторный КЛ-4 "Импульс", 5Ж.840.047ТУ;

-    эталонные растворы (водные растворы КС1) удельной электрической проводимости 2-ого разряда с относительной погрешностью не более 1%, катушки сопротивления или магазины сопротивления кл.0,5 с номинальными значениями сопротивлений.

-    преобразователь сигналов ТС и ТП прецизионный «ТЕРКОН» с термометром ТПС-100, пределы допускаемой абсолютной погрешности ± 0,01 °С.

Сведения о методах измерений

Методика измерений приведена в документе «Системы управления воднохимическим режимом 3D Trasar Cooling. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам управления водно-химическим режимом 3D Trasar Cooling

1.    ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений рН».

2.    ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей».

3.    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

4.    ГОСТ 22171-90 «Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия».

5.    ГОСТ 27987-88 «ГСП. Анализаторы жидкости потенциометрические. Общие технические условия».

6.    ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия»;

7.    ГОСТ Р 8.722-2010 «ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки».

8.    Р 50.2.036-2004 «ГСИ. рН-метры и иономеры. Методика поверки».

Техническая документация фирмы-изготовителя NALCO ITALIANA MANUFACTURING s.r.l.

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
