| Номер в госреестре | 60632-15 |
| Наименование СИ | Устройства защиты, автоматики и управления |
| Обозначение типа СИ | Р40 Agile |
| Изготовитель | "ALSTOM Grid UK Limited", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 07.05.2020 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Устройства защиты, автоматики и управления серии P40 Agile Назначение средства измерений
Устройства защиты, автоматики и управления серии P40 Agile (далее - устройства) предназначены для измерения напряжения и силы переменного тока, частоты, фазового угла, электрической мощности, электроэнергии, регистрации событий, осциллографирования процессов, реализации защитных функций и выдачи управляющих воздействий на исполнительные механизмы.
Устройства применяются на энергетических объектах, электростанциях, подстанциях, промышленных предприятиях для защиты генераторов, электродвигателей, трансформаторов, распределительных сетей, линий, шин, фидеров и т.д.
Принцип действия устройств основан на аналого-цифровом преобразовании входных сигналов напряжения и тока, их цифровой обработке и отображении результатов измерений на ЖК-дисплее и (или) передаче результатов измерений по цифровым интерфейсам связи в информационные системы и системы управления более высокого уровня. На основе измеренных значений напряжения и тока, приборы вычисляют значения вторичных производных величин (активной/реактивной/полной мощностей, электрической энергии).
С помощью функциональных управления и дисплея, расположенных на лицевой панели устройств, производится отображение текущих значений напряжений и токов на аналоговых входах, состояния дискретных входов, значений уставок и осуществляется перепрограммирование (конфигурирование) устройств. Конфигурирование устройств также возможно дистанционно через интерфейсы связи.
Светодиодные индикаторы на лицевой панели обеспечивают сигнализацию текущего состояния устройства, срабатывания защит и автоматики.
Устройства имеют процедуру самоконтроля, которая служит для своевременного обнаружения сбоев в работе аппаратной части и программного обеспечения. При включении устройств выполняется автоматическое тестирование, а в процессе работы проводятся циклические тесты. Все отклонения фиксируются в энергонезависимой памяти устройств.
Устройства оснащены часами реального времени, которые позволяют фиксировать текущее время регистрируемых событий. Помимо этого устройства поддерживают различные схемы внешней синхронизации времени: с помощью сигналов точного времени 1PPS и IRIG-B, по сети Ethernet SNTP. Устройства выпускаются в ряде модификаций (таблица 13), отличающихся функциональностью и конструктивными особенностями. Модификации различаются по реализованному алгоритму релейной защиты того или иного оборудования на электрической станции или подстанции. При этом метрологические характеристики одинаковы для всех модификаций. Различное количество входов по току и напряжению достигается дополнительной установкой к основной плате ввода аналоговых сигналов модулей расширения с различным количеством дополнительных каналов.
Основные узлы устройств: входные преобразователи напряжения и тока, АЦП, микропроцессор, схема релейной защиты, схема интерфейсов, источник питания, клавиатура, ЖКИ.
Конструктивно устройства могут быть выполнены в виде встраиваемых в 19" стойку выдвижных блоков или в виде блоков для панельного монтажа.
На лицевой панели устройств расположены: функциональные кнопки, ЖКИ, светодиодные индикаторы.
На задней панели устройств расположены: разъемы входов/выходов, питания, интерфейсов связи.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются. Кроме этого, защита от несанкционированного доступа обеспечивается с помощью многоуровневых паролей доступа к управлению устройством.

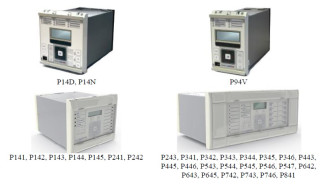

Р141, Р142, Р143, Р144, Р145, Р241, Р242 Р243, Р341, Р342, Р343, Р344, Р345, Р346, Р443,
P445, P446, Р543, Р544, P545, Р546, Р547, P642, P643, P645, P742, P743, P746, P841
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (S1 Agile) применяется для конфигурации устройств с помощью внешнего ПК. Оно представляет собой программу, позволяющую проводить оценку, анализ и сравнение результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО) устройств P14D, P14N, P94V
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 50 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 2 - Характеристики программного обеспечения (ПО) устройств P141, P142, P143, P144,
P145
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 46 |
| Идентификационные данные (признаки) | Значение |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 3 - Характеристики программного обеспечения (ПО) устройств P241, P242, P243
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 60 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 4 - Характеристики программного обеспечения (ПО) устройств P341, P342, P343, P344, P345, P346_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 35 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 5 - Характеристики программного обеспечения (ПО) устройств P443, P446
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 75 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 6 - Характеристики программного обеспечения (ПО) устройств P445
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 45 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 7 - Характеристики программного обеспечения (ПО) устройств Р543, Р544, P545, Р546
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 65 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 8 - Характеристики программного обеспечения (ПО) устройств Р547
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 75 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 04 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 10 - Характеристики программного обеспечения (ПО) устройств P742, P743
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 32 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 11 - Характеристики программного обеспечения (ПО) устройств P746
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 03 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 12 - Характеристики программного обеспечения (ПО) устройств P841
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 74 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 13 - Модификации устройств
| Модификация | Назначение | Кол-во входов тока | Кол-во входов напряжения |
| P14D | Защита присоединения | 4 | 4 |
| P14N | Защита присоединения | 4 | - |
| P94V | Защита присоединения | - | 4 |
| P141, P142, | У правление выключателем | 5 | 3 |
| P143, P144, P145 | У правление выключателем | 5 | 4 |
| P241, P242 | Защита двигателей | 4 | 3 |
| P243 | Защита двигателей | 7 | 3 |
| P341 | Защита генератора | 4 | 4 |
| P342 | Защита генератора | 5 | 4 |
| P343 | Защита генератора | 8 | 4 |
| P344 | Защита генератора | 8 | 5 |
| P345 | Защита генератора | 9 | 6 |
| P346 | Защита генератора | 8 | 4 |
| Модификация | Назначение | Кол-во входов тока | Кол-во входов напряжения |
| P443, P445 | Дистанционная защита | 4 | 4 |
| P446 | Дистанционная защита | 8 | 5 |
| Р543, P545 | Линейная защита | 5 | 4 |
| Р544, Р546 | Линейная защита | 8 | 5 |
| Р547 | Линейная защита | 4 | 4 |
| P642 | Дифференциальная защита трансформатора | 8 | 1 |
| P643 | Дифференциальная защита трансформатора | 12 | 4 |
| P645 | Дифференциальная защита трансформатора | 18 | 4 |
| P742, P743 | Централизованная защита шин | 4 | - |
| P746 | Распределенная защита шин | 18 | 3 |
| P841 | Автоматика управления выключателем | 4/9 | 4/5 |
Таблица 14 - Метрологические характеристики устройств P14D
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Напряжение переменного тока | (От 0,05 до 2)-Цн | ± 1 % относит. | Номинальное напряжение ин = 100 - 120 В |
| (От 0,2 до 2)-Цн | ± 0,5 % относит. | ||
| Сила переменного тока | (От 0,05 до 4)-1н | ± 0,5 % относит. | Номинальный ток 1н = 1 А |
| (От 0,2 до 2)-1н | ± 0,5 % относит. | ||
| (От 0,05 до 4)-1н | ± 1 % относит. | Номинальный ток 1н = 5 А | |
| (От 0,2 до 2)-1н | ± 0,5 % относит. | ||
| Частота переменного тока | 40 - 70 Гц | ± 0,025 Гц | Номинальная частота Бн = 50 Гц или 60 Гц |
| Фазовый угол | 0 - 360° | ± 0,5° | При токах (0,05 - 4)-1н по входу 1 А |
| ± 1° | При токах (0,05 - 4)-1н по входу 5 А | ||
| ± 1° | При напряжении (0,05 - 2>Ин | ||
| ± 0,5° | При напряжении (0,2 - 2>Ин |
Таблица 15 - Метрологические характеристики устройств P14N
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Сила переменного тока | (От 0,05 до 4)-1н | ± 0,5 % относит. | Номинальный ток 1н = 1 А |
| (От 0,2 до 2)-1н | ± 0,5 % относит. | ||
| (От 0,05 до 4)-1н | ± 1 % относит. | Номинальный ток 1н = 5 А | |
| (От 0,2 до 2)-1н | ± 0,5 % относит. | ||
| Фазовый угол | 0 - 360° | ± 1° | При 1н = 1 А |
| ± 0,5° | При 1н = 5 А |
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Напряжение переменного тока | (От 0,05 до2)-Цн | ± 1 % относит. | Номинальное напряжение ин = 100 - 120 В |
| (От 0,2 до 2)-Цн | ± 0,5 % относит. | ||
| Частота переменного тока | 45 - 70 Гц | ± 0,025 Гц | Номинальная частота Бн = 50 Гц или 60 Гц |
| Фазовый угол | 0 - 360° | ± 1° | При (От 0,05 до 2)-Ин |
| ± 0,5° | При (От 0,2 до 2)-Ин | ||
| Таблица 17 - Метрологические характеристики устройств P141, P1 | 42, P143, P144, P145 | ||
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Напряжение переменного тока | (От 0,05 до 2)-Цн | ± 1 % относит. | Номинальное напряжение Ин = 100 - 120 В |
| Сила переменного тока | (От 0,05 до 3)-1н | ± 1 % относит. | Номинальный ток 1н = 1 А или 5 А |
| Частота переменного тока | 40 - 70 Гц | ± 0,025 Гц | Номинальная частота Бн = 50 Гц или 60 Гц |
| Фазовый угол | 0 - 360° | ± 5 % относит. | |
Таблица 18 - Метрологические характеристики устройств P241, P242, P243
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Напряжение переменного тока | (От 0,05 до 2)-Ин | ± 5 % относит. | Номинальное напряжение Ин = 100 - 120 В |
| Сила переменного тока | (От 0,05 до 3)-1н | ± 1 % относит. | Номинальный ток 1н = 1 А или 5 А |
| Частота переменного тока | 45 - 65 Гц | ± 0,025 Гц | Номинальная частота Бн = 50 Гц или 60 Гц |
| Фазовый угол | 0 - 360° | ± 5 % относит. |
Таблица 19 - Метрологические характеристики устройств P341, P342, P343, P344, P345,P346
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Напряжение переменного тока | (От 0,05 до 2)-Ин | ± 5 % относит. | Номинальное напряжение Ин = 100 - 120 В |
| Сила переменного тока | (От 0,05 до 3)-1н | ± 1 % относит. | Номинальный ток 1н = 1 А или 5 А |
| Частота переменного тока | 45 - 70 Гц | ± 0,025 Гц | Номинальная частота Бн = 50 Гц или 60 Гц |
| Фазовый угол | 0 - 360° | ± 5 % относит. |
Таблица 20 - Метрологические характеристики устройств , P443, , P445, P446
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Напряжение переменного тока | (От 0,05 до 2)-Ин | ± 1 % относит. | Номинальное напряжение Ин = 100 - 120 В |
| (От 0,2 до 2>Ин | ± 0,5 % относит. | ||
| Сила переменного тока | (От 0,05 до 3)-1н | ± 1 % относит. | Номинальный ток 1н = 1 А или 5 А |
| (От 0,2 до 2)-!н | ± 0,5 % относит. |
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Частота переменного тока | 45 - 65 Гц | ± 0,025 Гц | Номинальная частота Бн = 50 Гц или 60 Гц |
| Фазовый угол | 0 - 360° | ± 0,5 % относит. |
Таблица 21 - Метрологические характеристики устройств P541, P542, P543, P544, P545, P546,
P547
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Напряжение переменного тока | (От 0,05 до 2)-Цн | ± 1 % относит. | Номинальное напряжение Ин = 100 - 120 В |
| (От 0,2 до 2)-Цн | ± 0,5 % относит. | ||
| Сила переменного тока | (От 0,05 до 3)-1н | ± 1 % относит. | Номинальный ток 1н = 1 А или 5 А |
| (От 0,2 до 2)-1н | ± 0,5 % относит. | ||
| Частота переменного тока | 45 - 65 Гц | ± 0,025 Гц | Номинальная частота Бн = 50 Гц или 60 Гц |
| Фазовый угол | 0 - 360° | ± 0,5 % относит. |
Таблица 22 - Метрологические характеристики устройств P741, P742, P743
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Сила переменного тока | (От 0,05 до 3)-1н | ± 1 % относит. | Номинальный ток 1н = 1 А или 5 А |
| Частота переменного тока | 45 - 65 Гц | ± 1 Гц | Номинальная частота Бн = 50 Гц или 60 Гц |
Таблица 23 - Метрологические характеристики устройств P746
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Напряжение переменного тока | (От 0,05 до 2)-Цн | ± 1 % относит. | Номинальное напряжение Ин = 100 - 120 В |
| Сила переменного тока | (От 0,05 до 3)-1н | ± 1 % относит. | Номинальный ток 1н = 1 А или 5 А |
| Частота переменного тока | 45 - 65 Гц | ± 0,025 Гц | Номинальная частота Бн = 50 Гц или 60 Гц |
Таблица 24 - Метрологические характеристики устройств P841
| Измеряемая величина | Диапазон измерений | Пределы допускаемой погрешности | Примечание |
| Напряжение переменного тока | (От 0,05 до 2)-Цн | ± 1 % относит. | Номинальное напряжение Ин = 100 - 120 В |
| (От 0,2 до 2)-Цн | ± 0,5 % относит. | ||
| Сила переменного тока | (От 0,05 до 3)-1н | ± 1 % относит. | Номинальный ток 1н = 1 А или 5 А |
| (От 0,2 до 2)-1н | ± 0,5 % относит. | ||
| Частота переменного тока | 45 - 65 Гц | ± 0,025 Гц | Номинальная частота Бн = 50 Гц или 60 Гц |
| Фазовый угол | 0 - 360° | ± 0,5 % относит. |
Примечание: под Ин понимается междуфазное (линейное) напряжение.
| Характеристика | Значение |
| Напряжение питания | См. таблицу 26 |
| Интерфейсы связи | USB, RS-232, RS-485, Ethernet |
| Г абаритные размеры (длинахширинахвысота), мм | |
| - корпус 20ТЕ | 243,1x102,4x177 |
| - корпус 30ТЕ | 242,7x154,2x177 |
| - корпус 40ТЕ | 270x206x177 |
| - корпус 60ТЕ | 270x309,6x177 |
| - корпус 80ТЕ | 270x413,2x177 |
| Масса, кг (в зависимости от корпуса) | От 3 до 11,5 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | От минус 25 до плюс 55 |
| - относительная влажность воздуха, % | до 93 при температуре плюс 40 °С |
Таблица 26 - Напряжение питания устройств
| Номинальное напряжение питания, В | Рабочий диапазон напряжения питания, В | ||
| Постоянный ток | Переменный ток | Постоянный ток | Переменный ток |
| 24 - 48 | - | 19 - 65 | - |
| 48 - 110 | 40 - 100 | 37 - 150 | 24 - 110 |
| 110 - 250 | 100 - 240 | 87 - 300 | 80 - 265 |
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульные листы эксплуатационных документов.
Таблица 27 - Комплектность
| Наименование | Количество |
| Устройство (по заказу) | 1 шт. |
| Комплект ЗИП (по заказу) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 60632-15 «Устройства защиты, автоматики и управления серии P40 Agile. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2015 г. Средства поверки: установка поверочная универсальная УППУ-МЭ 3.1К (Госреестр № 39138-08).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к устройствам защиты, автоматики и управления серии P40 Agile
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.
4. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 — 1 • 106 Гц.
5. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
6. Техническая документация фирмы-изготовителя.
- выполнение работ по обеспечению безопасных условий и охраны труда;
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 19.11.2024 |
