| Номер в госреестре | 60665-15 |
| Наименование СИ | Твердомеры |
| Обозначение типа СИ | ИТБРВ |
| Изготовитель | ООО "Метротест", г.Нефтекамск |
| Год регистрации | 2015 |
| Срок свидетельства | 18.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры ИТБРВ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по методам Бринелля, Роквелла, Супер-Роквелла и Виккерса.
Принцип действия твердомеров основан на внедрении индентора особой формы и твердости в поверхность образцов с регламентированной нагрузкой и определении размеров полученного отпечатка (визуально или с помощью программного обеспечения) с последующим расчетом твердости по выбранному методу.
В стандартном исполнении твердомер выпускается с ручным управлением и аналоговым отсчетным устройством.
Твердомеры могут быть оснащены электромеханическим нагружением образца, тензодатчиком определения усилия нагружения на образец, контроллером с программным обеспечением для осуществления автоматического проведения испытаний (автоматический контроль с обратной связью за усилием нагружения) и расчета твердости образца. Измеряемые параметры обрабатываются компьютером (микропроцессором) и выводятся на экран монитора (дисплей твердомера). Конструкция корпуса твердомеров обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов нагружений и измерений.
Система управления и обработки результатов испытания твердомеров имеет ряд служебных функций, позволяющих потребителю использовать дополнительные устройства и приборы (окулярные микрометры, окулярные камеры, микропринтеры, ПК, электромеханический привод и др.) для расширения круга решаемых практических задач.
Твердомеры выпускаются в нескольких модификациях различающихся способом измерений твердости, реализуемыми усилиями нагружения, способом управления, видом отсчетного устройства, наличием внешних подключаемых устройств, габаритными размерами, массой.
Модификации ИТБРВ-М выпускаются с ручным управлением и аналоговым отсчетным устройством.
Модификации ИТБРВ-А выпускаются с автоматическим управлением и аналоговым отсчетным устройством.
Модификации ИТБРВ-ММ выпускаются с ручным управлением и микропроцессорным блоком обработки данных.
Модификации ИТБРВ-АМ выпускаются с автоматическим управлением и микропроцессорным блоком обработки данных.
Модификации ИТБРВ-МФ выпускаются с микропроцессорным блоком и фотосенсорной приставкой обработки данных.
Модификации ИТБРВ-МЖ выпускаются с микропроцессорным блоком и ЖК-окулярной приставкой обработки данных.
Модификации ИТБРВ-АМПК выпускаются с автоматическим управлением, микропроцессорным блоком и обработкой данных на ПК.
Структура обозначения модификаций: ИТБРВ-187,5-У2'^ПК, где:
ИТ - твердомер испытательный; БРВ - реализуемый способ измерений твердости (Б - способ Бринелля, Р - способ Роквелла, В - способ Виккерса); 187,5 - наибольшее предельное усилие нагружения (1839 Н); Y - способ нагружения, снятия нагрузки и переключения револьверной головки (М - ручное, А - автоматическое); Z - микропроцессорный блок обработки и сбора данных испытания (М); W - внешние подключаемые устройства (Ф - фотосенсорная приставка,
Лист № 2 Всего листов 5
Ж - жидкокристаллическая окулярная приставка); ПК - персональный компьютер, служащий для обработки данных, полученных с твердомера.

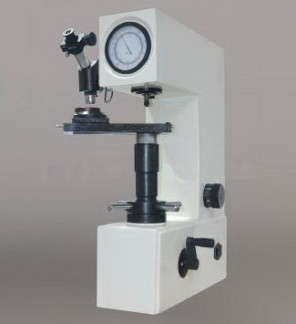

Общий вид твердомеров представлен на рисунке 1.
Программное обеспечение, устанавливаемое в блок управления с загрузочного диска, позволяет задавать параметры измерительного цикла и производить статистическую обработку результатов измерений. Идентификационные данные ПО представлены в таблице 1.
| Таблица 1. Идентификационные данные ПО тве | рдомеров. |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | МТеБ1 |
| Другие идентификационные признаки | ИТ |
| Номер версии | 1.ХХ* |
| Контрольная сумма исполняемого кода | Е185АБСБ |
| Алгоритм вычисления контрольной суммы | CRC 32 |
* - 1 - метрологически значимая часть, относительная погрешность нагружения (1-1,0 %); ХХ -метрологически незначимая часть, последние 2 цифры года разработки ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -средний по Р 50.2.077-2014.
Метрологические и технические характеристики твердомеров приведены в таблице 2. Таблица 2. Метрологические и технические характеристики твердомеров ИТБРВ.
| Модель | ИТБРВ-187,5... |
| Шкалы твердости | HRA,HRB,HRC |
| Диапазоны измерений твердости | HRA:70-85; HRB:30-100; HRC:20-67; HB:32-200; HB:95-450; HV:375-1000 |
| Предварительная нагрузка, Н | 29,42; 98 |
| Нагрузка, Н | 1839 |
| Пределы допускаемой относительной погрешности предварительной (основной) нагрузок, % | ± 1,0 (±1,0) | ||
| Пределы допускаемой погрешности в единицах твердости | |||
| Метод измерений | Вид индентора | Значение твердости эталонной меры твердости 2-го разряда, в единицах твердости | Пределы допускаемой погрешности измерений твердости, в единицах твердости |
| метод Роквелла: | Алмазный конус | 83 ± 3 45 ± 5 65 ± 5 | ± 1,2 ± 1,5 ± 1,0 |
| Шарик D=1,588 мм | 90 ± 10 | ± 2,0 | |
| метод Супер-Роквелла | Алмазный конус | 80 ± 4 45 ± 5 | ± 1,0 ± 2,0 |
| Шарик D=1,588 мм | 76 ± 6 | ± 2,0 | |
| метод Бринелля | Шарики диаметрами (2,5 ± 0,0025), (5 ± 0,004) (l0 ± 0,005) мм по ГОСТ 3722-81, степень точности 20 | 200 ± 50 400 ± 50 600 ± 50 | ± 3,0 ± 3,0 ± 3,0 |
| метод Виккерса | наконечник НП по ГОСТ 9377-81 | 450±75; 800±50 | ± 3 |
| Максимальная высота образца, мм | 170 (для метода Роквелла) 140 (для методов Бринелля, Виккерса) | ||
| Максимальное расстояние от центра индентора до стенки твердомера, мм | 135 | ||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С; -относительная влажность, %; - атмосферное давление, кПа | 15 - 25 45 - 80 84,0 - 106,7 | ||
| Источник питания | ~220 В, 50 Гц | ||
| Г абаритные размеры, мм, не более | 465^180x655 мм. | ||
| Масс прибора, кг, не более | 85 | ||
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель твердомера методом офсетной печати.
Комплектность средства измерений приведена в таблице 3. Таблица 3. Комплектность твердомеров._
| Наименование изделия, документа | Обозначение изделия, документа | Количество | Примечание |
| Твердомер | 1 шт. | ||
| Микроскоп измерительный МПБ-2 (МПБ-3) | 1 шт. | По заказу | |
| Стол плоский | 1 шт. | ||
| Стол V-образный | 1 шт. |
| Стол большой плоский | 1 шт. | ||
| Кабель питания | 1 шт. | ||
| Меры твердости | 1 комп. | ||
| Инденторы | 1 комп. | ||
| Внешнее подключаемое устройство | 1 шт. | По заказу | |
| "Твердомеры ИТБ, ИТР, ИТВ, ИТБРВ. Руководство по эксплуатации" | 1 экз. |
осуществляется по ГОСТ 8.398-80 «Приборы для измерения твердости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
- динамометры с пределами допускаемой относительной погрешности не более ± 0,24 %;
- объект микрометр: общая длина шкалы - 1 мм, погрешность - ±5 мкм;
- твердомер типа ТВ по ГОСТ 23677-79;
- эталонные меры твердости по ГОСТ 9031-75, 2 разряд.
Сведения о методах измерений содержатся в документах:
- ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю;
- ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу;
- ГОСТ 22975-78 Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу);
- ГОСТ 2999-75. Металлы и сплавы. Метод измерения твердости по Виккерсу.
Нормативные и технические документы, устанавливающие требования к твердомерам ИТБРВ
ГОСТ 23677-79. Твердомеры для металлов. Общие технические требования ГОСТ 8.062-85 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля.
ГОСТ 8.063-12 Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкале Виккерса.
ГОСТ 8.064-94 ГСИ. Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла.
СТО-75829762-005-2014 Твердомеры ИТБ, ИТР, ИТВ, ИТБРВ. Технические условия.
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 335 |
| Поверителей | 44 |
