| Номер в госреестре | 60666-15 |
| Наименование СИ | Твердомеры |
| Обозначение типа СИ | ИТБ |
| Изготовитель | ООО "Метротест", г.Нефтекамск |
| Год регистрации | 2015 |
| Срок свидетельства | 18.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

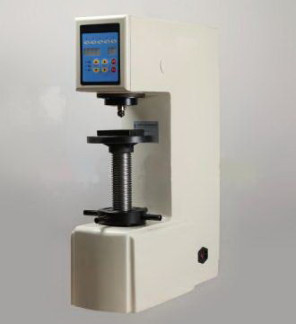

Твердомеры ИТБ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по методу Бринелля.
Принцип действия твердомеров основан на внедрении индентора особой формы и твердости в поверхность образцов с регламентированной нагрузкой и определении размеров полученного отпечатка (визуально или с помощью программного обеспечения) с последующим расчетом твердости по выбранному методу.
В стандартном исполнении твердомер выпускается с ручным управлением и аналоговым отсчетным устройством.
Твердомеры могут быть оснащены электромеханическим приводом нагружения образца, тензодатчиком определения усилия нагружения на образец, контроллером с программным обеспечением для осуществления автоматического проведения испытаний (автоматический контроль с обратной связью за усилием нагружения) и расчета твердости образца. Измеряемые параметры обрабатываются компьютером (микропроцессором) и выводятся на экран монитора (дисплей твердомера). Конструкция корпуса твердомеров обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов нагружений и измерений.
Система управления и обработки результатов испытания твердомеров имеет ряд служебных функций, позволяющих потребителю использовать дополнительные устройства и приборы (окулярные микрометры, окулярные камеры, микропринтеры, ПК, электромеханический привод и др.) для расширения круга решаемых практических задач.
Твердомеры выпускаются в нескольких модификациях различающихся способом измерений твердости, реализуемыми усилиями нагружения, способом управления, видом отсчетного устройства, наличием внешних подключаемых устройств, габаритными размерами, массой.
Модификации ИТБ-М выпускаются с ручным управлением и аналоговым отсчетным устройством.
Модификации ИТБ-А выпускаются с автоматическим управлением и аналоговым отсчетным устройством.
Модификации ИТБ-ММ выпускаются с ручным управлением и микропроцессорным блоком обработки данных.
Модификации ИТБ-АМ выпускаются с автоматическим управлением и микропроцессорным блоком обработки данных.
Модификации ИТБ-МФ выпускаются с микропроцессорным блоком и фотосенсорной приставкой обработки данных.
Модификации ИТБ-МЖ выпускаются с микропроцессорным блоком и ЖК-окулярной приставкой обработки данных.
Модификации ИТБ-АМПК выпускаются с автоматическим управлением, микропроцессорным блоком и обработкой данных на ПК.
Структура обозначения модификаций: ИТБ-ХХХХ-YZWH^ где:
ИТБ - твердомер для исследований по методу Бринелля; ХХХХ - наибольшее предельное усилие нагружения (612,9 Н, 29420 Н); Y - способ нагружения, снятия нагрузки и переключения револьверной головки (М - ручное, А - автоматическое); Z - микропроцессорный блок обработки и сбора данных испытания (М); W - внешние подключаемые устройства
Лист № 2 Всего листов 4
(Ф - фотосенсорная приставка, Ж - жидкокристаллическая окулярная приставка); ПК -персональный компьютер, служащий для обработки данных, полученных с твердомера.
Программное обеспечение, устанавливаемое в блок управления с загрузочного диска, позволяет задавать параметры измерительного цикла и производить статистическую обработку результатов измерений. Идентификационные данные ПО представлены в таблице 1.
| Таблица 1. Идентификационные данные ПО тве | рдомеров. |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | МТеБ1 |
| Другие идентификационные признаки | ИТ |
| Номер версии | 1.ХХ* |
| Контрольная сумма исполняемого кода | Б185ЛВСБ |
| Алгоритм вычисления контрольной суммы | CRC 32 |
* - 1 - метрологически значимая часть, относительная погрешность нагружения (1-1,0 %); ХХ -метрологически незначимая часть, год разработки ПО последние 2 цифры.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -средний по Р 50.2.077-2014.
Метрологические и технические характеристики твердомеров приведены в таблице 2. Таблица 2. Метрологические и технические характеристики твердомеров ИТБ_
| Модель | ИТБ-62,5... | ИТБ-3000... |
| Шкала твердости | HB10, HB15.62, HB30, HB31.25, HB62.5 | HB62.5, HB187.5, HB125, HB750, HB100, HB250 |
| Диапазон измерений твердости | 8 - 125 HB | 8 - 450 HB |
| Нагрузка, Н | 9,8; 49; 61,29; 98; 153,2; 294,2; 306,25; 612,9 | 612,9; 980,7; 1226; 1839; 2452; |
| Вид применяемых инденторов | Шарики диаметрами (2,5 ± 0,0025), (5 ± 0,004) и (10 ± 0,005) мм по ГОСТ 3722-81, степень точности 20 | ||
| Пределы допускаемой относительной погрешности нагрузок, % | ± 1,0 | ||
| Пределы допускаемой погрешности твердомера | |||
| Нагрузка, Н | Диаметр индентора, мм | Значение твердости эталонной меры твердости 2-го разряда в единицах твердости | Пределы допускаемой погрешности твердомера, % от числа твердости |
| 153,2 | 2,5 | 30 ± 20 | ± 3 |
| 612,9 | 2,5 | 100 ± 25 | ± 3 |
| 612,9 | 5 | 30 ± 20 | ± 3 |
| 1839 | 2,5 | 200± 50; 400± 50 | ± 3 |
| 2452 | 5 | 100 ± 25 | ± 3 |
| 2452 | 10 | 30 ± 20 | ± 3 |
| 7355 | 5 | 200± 50; 400± 50 | ± 3 |
| 9807 | 10 | 100 ± 25 | ± 3 |
| 29420 | 10 | 200± 50; 400± 50; 600± 50 | ± 3 |
| Наименьшая цена деления микрометра, мкм | 1 | 5 | |
| Максимальная высота образца, мм | 220 | 230 | |
| Общее увеличение | 50 х (наблюдаемое), 200 х (измерительное) (с возможностью расширения до 200х) | 20х , 80х, 100х (c возможностью расширения до 200х) | |
| Время выдержки, с | 1-99 | 1-99 | |
| Источник питания | ~220 В, 50 Гц | ~220 В, 50 Гц | |
| Рабочие условия эксплуатации: -температура, °С; -относительная влажность, %; атмосферное давление, кПа | 15 -25 45 - 80 84,0 - 106,7 | ||
| Г абаритные размеры, мм | 560x190x670 | 550х210х750 | |
| Масса прибора, кг | 55 | 120 | |
Климатическое исполнение твердомеров и категория размещения УХЛ 4.2 по ГОСТ 15150-69.
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель твердомера методом офсетной печати.
Комплектность средства измерений приведена в таблице 3. Таблица 3. Комплектность твердомеров._
| Наименование | Обозначение | Количество | Примечание |
| изделия, документа | изделия, документа | ||
| Твердомер | 1 шт. | ||
| Микроскоп измерительный МПБ-2 (МПБ-3) | 1 шт. | По заказу | |
| Стол плоский | 1 шт. | ||
| Стол V-образный | 1 шт. | ||
| Стол большой плоский | 1 шт. |
| Кабель питания | 1 шт. | ||
| Меры твердости | 1 комп. | ||
| Инденторы | 1 комп. | ||
| Внешнее подключаемое устройство | 1 шт. | По заказу | |
| "Твердомеры ИТБ, ИТР, ИТВ, ИТБРВ. Руководство по эксплуатации" | 1 экз. |
осуществляется по ГОСТ 8.398-80 «Приборы для измерения твердости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
- динамометры с пределами допускаемой относительной погрешности не более ± 0,24 %;
- объект микрометр: общая длина шкалы - 1мм, погрешность - ±5 мкм;
- твердомер типа ТВ по ГОСТ 23677-79;
- эталонные меры твердости по ГОСТ 9031-75, 2 разряд.
Сведения о методах измерений содержатся в документе: ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
Нормативные и технические документы, устанавливающие требования к твердомерам ИТБ
ГОСТ 23677-79. Твердомеры для металлов. Общие технические требования ГОСТ 8.062-85 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля.
СТО-75829762-005-2014 Твердомеры ИТБ, ИТР, ИТВ, ИТБРВ. Технические условия.
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
