| Номер в госреестре | 60667-15 |
| Наименование СИ | Твердомеры |
| Обозначение типа СИ | ИТВ |
| Изготовитель | ООО "Метротест", г.Нефтекамск |
| Год регистрации | 2015 |
| Срок свидетельства | 18.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры ИТВ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по методу Виккерса.
Принцип действия твердомеров основан на внедрении индентора особой формы и твердости в поверхность образцов с регламентированной нагрузкой и определении размеров полученного отпечатка (визуально или с помощью программного обеспечения) с последующим расчетом твердости по выбранному методу.
В стандартном исполнении твердомер выпускается с ручным управлением и аналоговым отсчетным устройством.
Твердомеры могут быть оснащены электромеханическим приводом нагружения образца, тензодатчиком определения усилия нагружения на образец, контроллером с программным обеспечением для осуществления автоматического проведения испытаний (автоматический контроль с обратной связью за усилием нагружения) и расчета твердости образца. Измеряемые параметры обрабатываются компьютером (микропроцессором) и выводятся на экран монитора (дисплей твердомера). Конструкция корпуса твердомеров обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов нагружений и измерений.
Система управления и обработки результатов испытания твердомеров имеет ряд служебных функций, позволяющих потребителю использовать дополнительные устройства и приборы (окулярные микрометры, окулярные камеры, микропринтеры, ПК, электромеханический привод и др.) для расширения круга решаемых практических задач.
Твердомеры выпускаются в нескольких модификациях различающихся способом измерений твердости, реализуемыми усилиями нагружения, способом управления, видом отсчетного устройства, наличием внешних подключаемых устройств, габаритными размерами, массой.
Модификации ИТВ-М выпускаются с ручным управлением и аналоговым отсчетным устройством.
Модификации ИТВ-А выпускаются с автоматическим управлением и аналоговым отсчетным устройством.
Модификации ИТВ-ММ выпускаются с ручным управлением и микропроцессорным блоком обработки данных.
Модификации ИТВ-АМ выпускаются с автоматическим управлением и микропроцессорным блоком обработки данных.
Модификации ИТВ-МФ выпускаются с микропроцессорным блоком и фотосенсорной приставкой обработки данных.
Модификации ИТВ-МЖ выпускаются с микропроцессорным блоком и ЖК-окулярной приставкой обработки данных.
Модификации ИТ-АМПК выпускаются с автоматическим управлением, микропроцессорным блоком и обработкой данных на ПК.
Структура обозначения модификаций: ИТВ-ХХ-У2'^ПК, где:
ИТВ - твердомер испытательный ХХ - предельное усилие нагружения, выбранное из ряда (9,8 Н, 49 Н, 98 Н, 294 Н, 490 Н; Y - способ нагружения, снятия нагрузки и переключения револьверной головки (М - ручное, А - автоматическое); Z - микропроцессорный блок обработки и сбора данных испытания (М); W - внешние подключаемые устройства
Лист № 2 Всего листов 5
(Ф - фотосенсорная приставка, Ж - жидкокристаллическая окулярная приставка); ПК -персональный компьютер, служащий для обработки данных, полученных с твердомера.

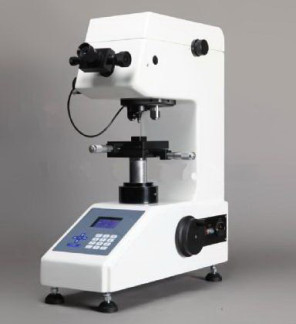

Общий вид твердомеров представлен на рисунке 1.
Программное обеспечение, устанавливаемое в блок управления с загрузочного диска, позволяет задавать параметры измерительного цикла и производить статистическую обработку результатов измерений. Идентификационные данные ПО представлены в таблице 1.
| Таблица 1. Идентификационные данные ПО тве | рдомеров. |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | МТеБ! |
| Другие идентификационные признаки | ИТ |
| Номер версии | 1.ХХ* |
| Контрольная сумма исполняемого кода | Б185ЛВСБ |
| Алгоритм вычисления контрольной суммы | CRC 32 |
* - 1 - метрологически значимая часть, относительная погрешность нагружения (1 - 1,0 %); ХХ - метрологически незначимая часть, год разработки ПО последние 2 цифры.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -средний по Р 50.2.077-2014.
Метрологические и технические характеристики твердомеров приведены в таблице 2.
Таблица 2. Метрологические и технические характеристики твердомеров ИТВ.
| Модель | ИТВ-1... | ИТВ-5... | ИТВ-10... | ИТВ-30... | ИТВ-50... |
| Нагружение, Н | 0,098; 0,245; 0,49; 0,98;1,96; 2,94; 4,9; 9,8 | 1 96- 4 9- 9 819,6; 29,4; 49 | 4,9; 9,8; 19,6; 29,4; 49; 98 | 9,8; 29,4; 49; 98; 196; 294 | 9,8; 49; 98; 196; 294;490 |
| Пределы допускаемой относительной погрешности нагружения, % | ± 1,0 | ± 1,0 | |||
| Вид индентора | Н к и н ч е н о к а н | П по ГОСТ 9377-81 | |||
| Пределы допускаемой абсолютной погрешности измерений отпечатков, мкм | ± 0,25 | ± 0,5 | |||
| Пределы допускаемой погрешности твердомера | |||||
| Нагрузка, Н | Значение твердости эталонной меры твердости 2-го разряда, в единицах твердости | Пределы допускаемой относительной погрешности твердомера, % от числа твердости | |||
| 9,8 | 450±75; 800±50 | ± 3 | |||
| 19,6 | 450±75; 800±50 | ± 3 | |||
| 49-490 | 450±75; 800±50 | ± 3 | |||
| Диапазон измерений твердости, HV | 375 - 2000 | 375 - 2000 | |||
| Общее увеличение микроскопа | 100х (наблюдаемое), 400х (измерительное) (с возможностью расширения до 200 х или 600х) | 100х (наблюдаемое), 200х (измерительное) (с возможностью расширения до 400 х) | |||
| Максимальная высота образца, мм. | 85 | 220 | |||
| Максимальное расстояние от центра индентора до стенки твердомера, мм. | 120 | 110 | 150 | ||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С; 15 - 25 -относительная влажность, %; 45 - 80 - атмосферное давление, кПа 84,0 - 106,7 | |||||
| Источник питания | ~220 В, 50 Гц | ||||
| Г абаритные размеры, мм, не более | 500x200x615 | 500х290х615 | 560х200х650 | ||
| Масса прибора, кг, не более | 50 | 50 | 60 | ||
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель твердомера методом офсетной печати.
Комплектность средства измерений приведена в таблице 3 Таблица 3. Комплектность твердомеров._
| Наименование изделия, документа | Обозначение изделия, документа | Количество | Примечание |
| Твердомер | 1шт. | ||
| Микроскоп измерительный МПБ-2 (МПБ-3) | 1 шт. | По заказу | |
| Стол плоский | 1 шт. | ||
| Стол V-образный | 1 шт. | ||
| Стол большой плоский | 1 шт. | ||
| Кабель питания | 1 шт. | ||
| Меры твердости | 1 комп. | ||
| Инденторы | 1 комп. | ||
| Внешнее подключаемое устройство | 1 шт. | По заказу | |
| "Твердомеры ИТБ, ИТР, ИТВ, ИТБРВ. Руководство по эксплуатации" | 1 экз. |
осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твердости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
Основные средства поверки:
- эталонные меры твердости по ГОСТ 9031-75, 2 разряда.
Сведения о методах измерений содержатся в документе: ГОСТ 2999-75. Металлы и сплавы. Метод измерения твердости по Виккерсу.
Нормативные и технические документы, устанавливающие требования к твердомерам ИТВ
ГОСТ 23677-79. Твердомеры для металлов. Общие технические требования ГОСТ 8.063-12 Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкале Виккерса
Технические условия СТО-75829762-005-2014 Твердомеры ИТБ, ИТР, ИТВ, ИТБРВ. Технические условия
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
